LINE TECH – POSITIONIEREINHEIT MIT KGT
12.2

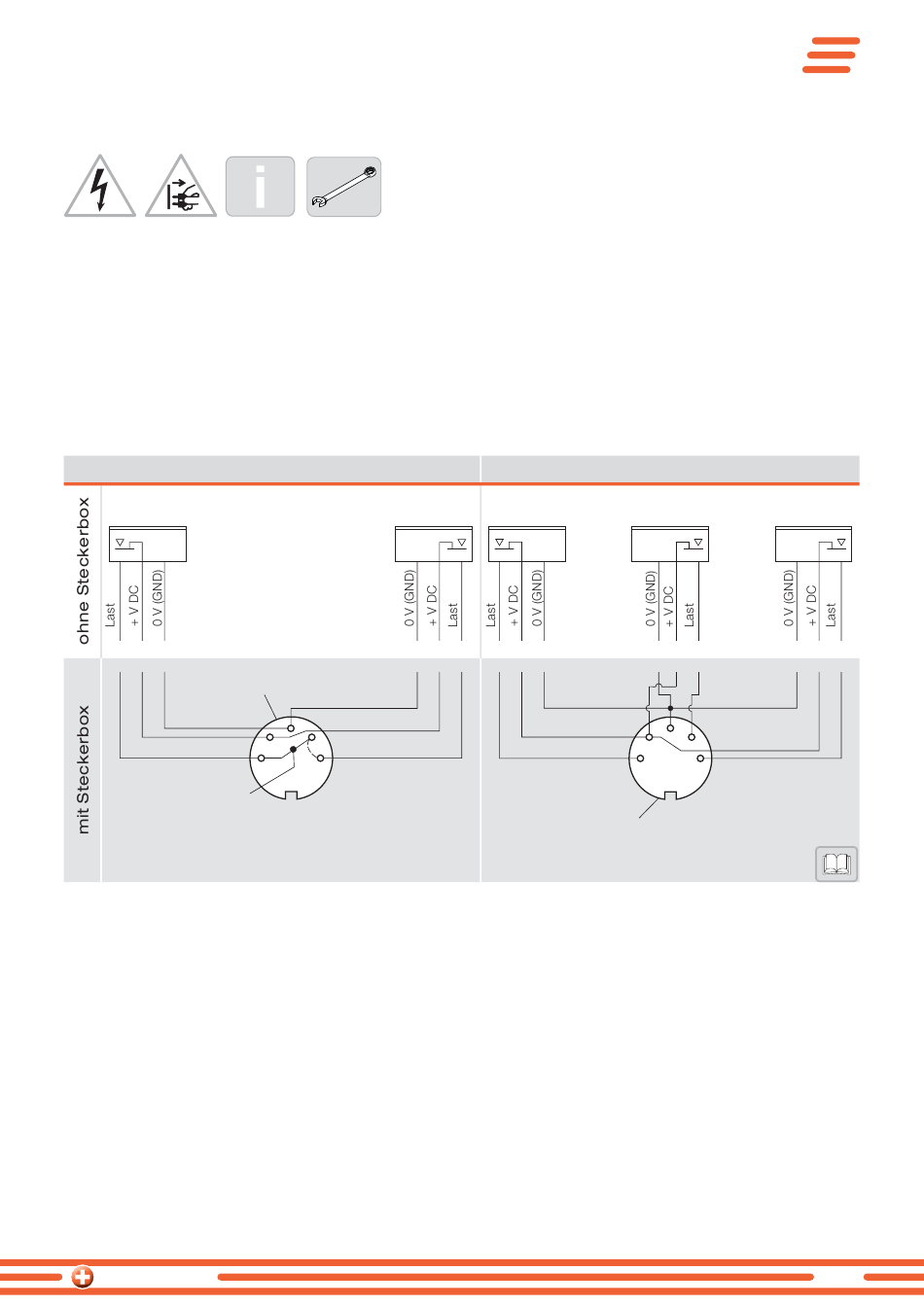

Übersicht Endschalter mit Steckeranschluss
Die Stecker- Pinbelegung bei der Verwendung eines Endschaltersteckers ist in untenstehenden Skizzen darge-
stellt.
Die einzelnen Pin sind wie folgt belegt:
Pin 1
= Minus (-) Richtung (Last)
Pin 2
= 0 V (GND)
Pin 3
= Plus (+) Richtung (Last)
Pin 4
= +10...30 V DC
Pin 5
= Referenz (Last)
2 Stk Endschalter
- Richtung
Stecker SFV50 nach IEC 60130-9
Referenzpunktbrücke
Referenzpunkt in Minus (–) Richtung vorne (motorseitig)
Brücke Pin 1–5
Referenzpunkt in Plus (+) Richtung hinten (motor-
gegenseitig) Brücke Pin 3–5
www.linetech.ch
+ Richtung
2
5
4
3
1
Farbcode Legende zu untenstehenden Skizzen:
Last
= schwarz
+V DC
= braun
0 V (GND) = blau
3 Stk Endschalter
- Richtung
Referenz
4
1
Stecker SFV50 nach IEC 60130-9
+ Richtung
2
5
3
51
