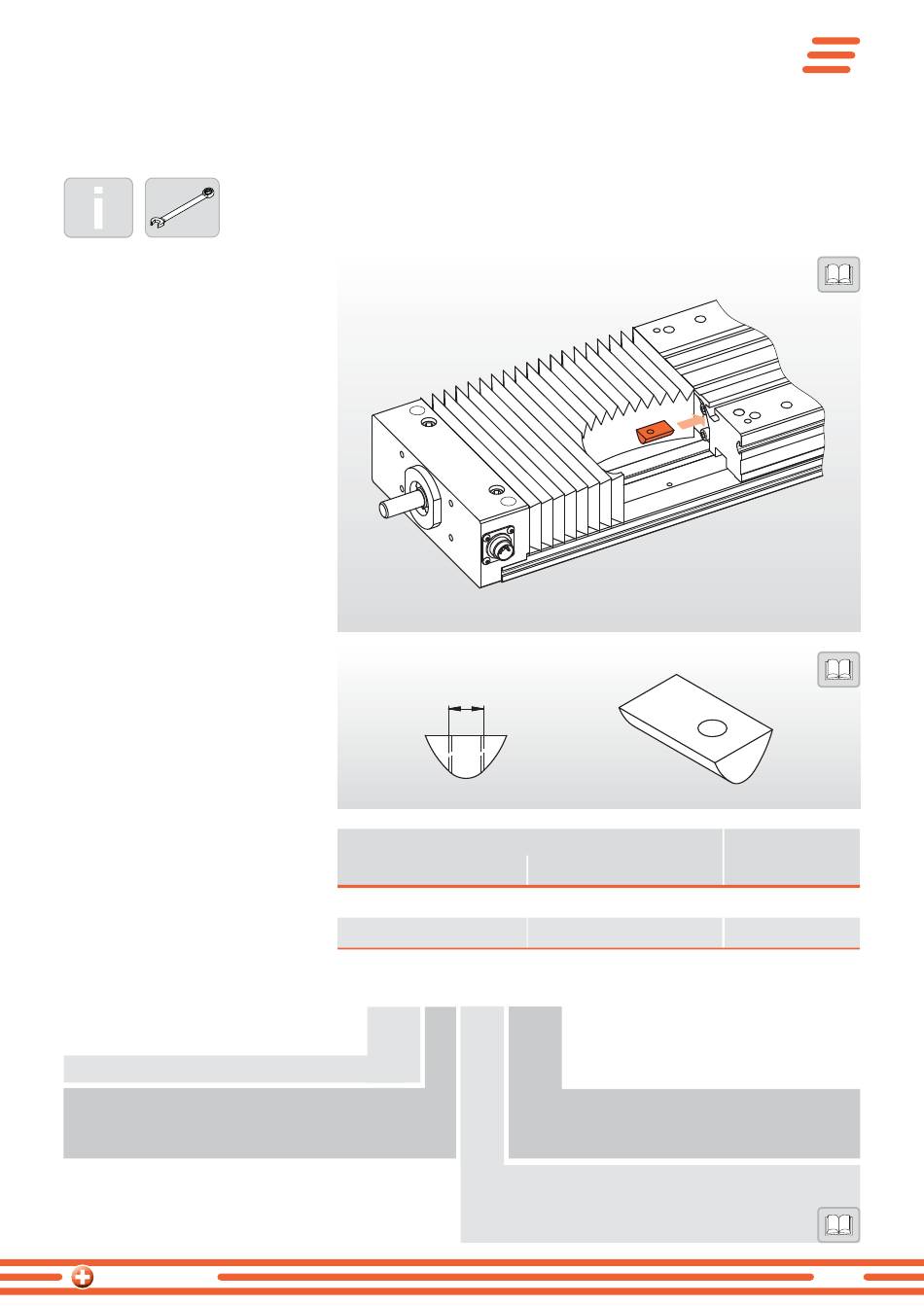

LINE TECH – POSITIONIEREINHEIT MIT KGT
11.2
Befestigungszubehör; Nutensteine
Bei den Baugrössen PE2 und PE3
sind die Grundplatten und Schlitten
mit Nuten ausgestattet.
Die Baugrössen PE1 und PE4 sind
nicht mit Nuten versehen.
Entsprechend der Nutenbreite
können Nutensteine der Typen
NS5 und NS8 verwendet werden.
Als Bestellnummer müssen
Grösse, Material und Anschluss-
gewinde gemäss nachfolgendem
Bestellsystem defi nert werden
(z. B. NS5 St M5).
Die erhältlichen Typen sind neben-
stehend aufgeführt. Die Nuten-
steine gemäss nebenstehender
Tabelle, können bei LINE TECH AG
bestellt werden.
Bestellbezeichnung Nutensteine
Beispiel: NS5 St M5
Nutenstein NS
Nutbreite
5
8
www.linetech.ch
a
[mm]
Abmessungen
Nutenbreite
5
8
NS
5
St
a (Gewinde)
M3 / M4 / M5
M4 / M5 / M6 / M8
M5
Gewindegrösse (Mass „a")
M3 / M4 / M5
M6 / M8
Material
St
=
Stahl
Inox
=
Inox
Material
Stahl / Inox
Stahl / Inox
