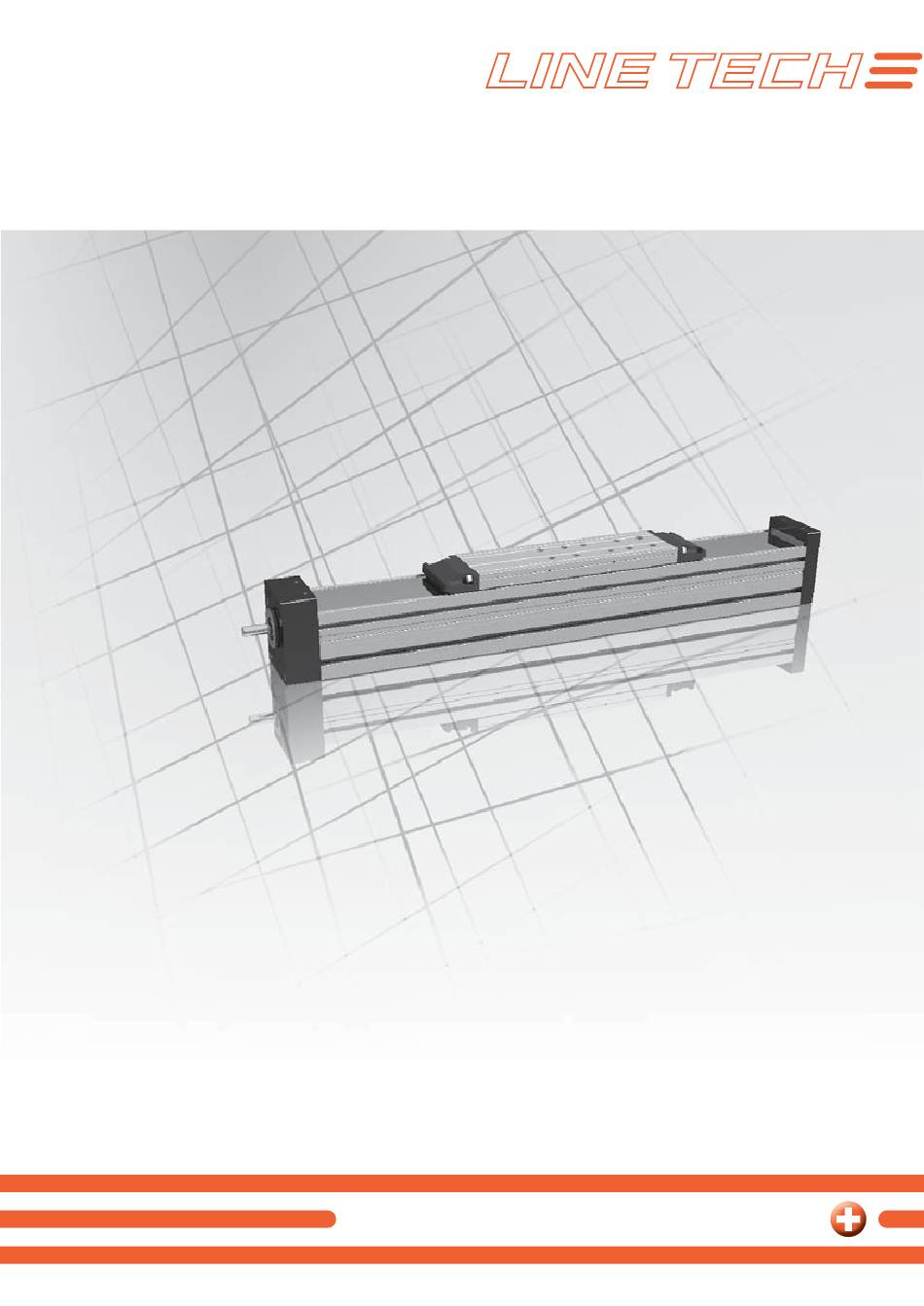

- Seite 1 LINEARMODULE MIT KGT MONTAGE- UND WARTUNGSANLEITUNG (DEUTSCH) SWISS MADE LINEAR TECHNOLOGY...
- Seite 2 13.1.1 Motoranbauteile und Stückliste, gerade mit Kugelgewindetrieb ........34 13.1.2 Anzugsmomente der Klemmschrauben ................34 13.2 Seitlich, mit Kugelgewindetrieb ....................35 13.2.1 Anzugsmomente der Klemmschrauben ................36 13.2.2 Motoranbauteile und Stückliste, seitlich mit Kugelgewindetrieb........36 13.3 Berechnung der Vorspannfrequenz ....................37 LINE TECH – SWISS MADE LINEAR TECHNOLOGY...
- Seite 3 Für Hinweise auf Fehler sowie unverständlich formulierter und dargestellter Sachverhalte sind wir dankbar. Alle Rechte vorbehalten. Kein Teil dieser Anleitung darf in irgendeiner Form ohne schriftliche Genehmigung der Firma LINE TECH AG reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
- Seite 4 Nichteinhalten von Montage- Betriebs- und Wartungsanleitungen. In solchen Fällen erlischt jeder Gewährleistungsanspruch. LINE TECH AG haftet nur für Schäden des Kunden, die in direktem Zusammenhang mit der Verletzung von vertrag- lichen Verpfl ichtungen stehen und die von LINE TECH AG grobfahrlässig verursacht worden sind. Die Haftung für leichte Fahrlässigkeit von LINE TECH AG oder für Handlungen der von ihr beauftragten Hilfspersonen ist im rechtlich...
- Seite 5 LINE TECH – LINEARMODULE MIT KGT Einbauerklärung Einbauerklärung im Sinne der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B Hiermit erklärt der Hersteller, Line Tech AG Europastrasse 19 8152 Glattbrugg dass die unvollständige Maschine Bezeichnung: Linearmodul mit Kugelgewindetrieb (LM) Materialnummer: Gemäss Typenschild LINE TECH AG...
- Seite 6 LINE TECH – LINEARMODULE MIT KGT Notizen LINE TECH – SWISS MADE LINEAR TECHNOLOGY...
-
Seite 7: Sicherheitshinweise
Auf wiederkehrende oder weiterführende Sachverhalte wird wie folgt verwiesen: Verweis auf siehe Abschnitt 2.1“ 5.1.1 Verweis auf siehe Bild 5.1.1 (Bild 1 in Abschnitt 5.1) Symbole Inbetriebnahme Montage Geschwindigkeit Sichern mittels Klebstoff Wartung Drehzahl (Sicherheitsdatenblatt beachten) Anzugsdrehmoment Schraube Thermometer Auszug aus dem LINE TECH AG Produktekatalog www.linetech.ch... -
Seite 8: Transport, Verpackung Und Lagerung
Die Mechanik von Linearmodulen kann durch heftige Stösse und Durchbiegen beschädigt werden, was ihre Funktion stark beeinträchtigen kann. Achsen mit einer Länge von mehr als 700 mm müssen beim Transport immer unterstützt werden. Um Transportschäden zu vermeiden, sind LINE TECH AG Linearmodule ausreichend gut verpackt und gegen Verrutschen und Erschütterungen geschützt. - Seite 9 LINE TECH – LINEARMODULE MIT KGT Aufbau – Kompaktes Aluminiumprofi l als Grundträger – Einbaufertige Linearmodule in beliebigen Längen – Schlitten aus Aluminium Linearmodul Abmessungen Tragzahlen B x H [mm] [kN] [kN] LM3…N 60 x 85 35.0 18.0 Die Linearmodule können mit Hilfe dieser Montage- und Wartungsanlei- LM3…L/R...
-
Seite 10: Anzugsdrehmomente Für Schrauben
Anzugsdrehmomente für Schrauben Standardmässig werden Schrauben der Festigkeitsklasse 8.8 eingesetzt. Sollten andere Schrauben eingesetzt und verwendet werden, sind diese speziell gekennzeichnet. In unten stehender Tabelle sind die von LINE TECH AG empfohlenen Anzugsdrehmomente defi niert. [Nm] Reibungsfaktor für Schrauben μ = 0.120 Anzugsmomente M A max. - Seite 11 LINE TECH – LINEARMODULE MIT KGT Technische Daten Kugelgewindetrieb (KGT) Axiale Positionier- Wiederhol- Beschleu- Axialspiel Leerlauf- Tragzahl genauigkeit genauigkeit nigung drehmoment Grösse d x p Typ Axialspiel [mm] [μm /mm] [mm] [m /s [mm] [Nm] < 0.02 0.030 52 / 300 <...
- Seite 12 LM4…R…L/R 60.00 ohne 30.00 432.7 594.0 3 000 5.330 LM5…R…N 40.00 ohne 60.00 434.6 595.3 3 000 8.820 LM5…R…L/R 70.00 bei Spindelantrieb abhängig vom Drehzahlkennwert bzw. der Spindellänge und der entsprechenden kritischen Drehzahl LINE TECH – SWISS MADE LINEAR TECHNOLOGY...
-
Seite 13: Zulässige Geschwindigkeiten
LINE TECH – LINEARMODULE MIT KGT Zulässige Geschwindigkeiten Bei Antrieb durch Kugelgewindetrieb Drehzahlkennwert bzw. Spindellänge und entsprechende kritische Drehzahl sowie auch Motordrehzahl beachten Legende: 1) Höhere Werte auf Anfrage L= Gesamtlänge des Linearmoduls ... für Linearmodul LM3...R... mit Kugelgewindetrieb ø 16 x ... - Seite 14 9.1.1 Stückliste zu Explosionszeichnung 9.1.2 Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
-
Seite 15: Aufbau Und Montage Des Linearmoduls (Explosionszeichnung)
LINE TECH – LINEARMODULE MIT KGT 9.1.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch... - Seite 16 9.2.1 Stückliste zu Explosionszeichnung 9.2.2 Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
- Seite 17 LINE TECH – LINEARMODULE MIT KGT 9.2.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch...
- Seite 18 9.3.1 Stückliste zu Explosionszeichnung 9.3.2 Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
- Seite 19 LINE TECH – LINEARMODULE MIT KGT 9.3.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch...
- Seite 20 9.4.1 Stückliste zu Explosionszeichnung 9.4.2 Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
- Seite 21 LINE TECH – LINEARMODULE MIT KGT 9.4.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch...
- Seite 22 9.5.1 Stückliste zu Explosionszeichnung 9.5.2 Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
- Seite 23 LINE TECH – LINEARMODULE MIT KGT 9.5.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch...
- Seite 24 9.6.2 9.6.1 Stückliste zu Explosionszeichnung Montage von Anbauteilen gemäss entsprechenden Kapiteln 11 / 12 / 13 LINE TECH empfi ehlt jeweils die übergeordneten Baugruppen zu bestellen Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Mantelprofi...
- Seite 25 LINE TECH – LINEARMODULE MIT KGT 9.6.2 Aufbau und Montage des Linearmoduls (Explosionszeichnung) 5.1.3 5.1.1 5.1.2 Erstbefettung: Menge entspricht 2x Nachschmiermenge (Pos.: 6/ 5.1) 17.1 Anzugsdrehmomente der Schrauben www.linetech.ch...
-
Seite 26: Zulässige Durchbiegung
(40–50 mm je Seite) – 3–4 Schrauben je Seite – festem Unterbau LM5... R... N... bzw. LM5... R... L/R [mm] Einbaulage: - liegend [mm] 2750 3000 3250 3500 1250 1500 1750 2000 2250 2500 1000 LINE TECH – SWISS MADE LINEAR TECHNOLOGY... - Seite 27 LINE TECH – LINEARMODULE MIT KGT Notizen www.linetech.ch...
-
Seite 28: Befestigung Des Linearmoduls Mit Klemmbriden
132.0 150.0 ±0.1 ±0.1 Schrauben sind mit Loctite zu sichern. Die empfohlenen Anzieh- drehmomente MA siehe bei Baugrösse LM4 durch Einplanung von LINE TECH während der Produktion möglich. Montagemöglichkeiten Empfohlene Anzahl Klemmbriden: - 4 Klemmbriden pro Meter (Typ I) Typ I - 3 Klemmbriden pro Meter (Typ II) Die Klemmbriden gemäss neben-... -
Seite 29: Befestigung Des Linearmoduls Mit Nutensteinen
LINE TECH – LINEARMODULE MIT KGT 11.2 Befestigung des Linearmoduls mit Nutensteinen Achtung: Zur Befestigung von Auf- und An- bauten am Grundprofil können Nutensteine der entsprechenden Nutenbreite verwendet werden. Entsprechend der Nutenbreite können Nutensteine der Typen NS5, NS6 und NS8 verwendet werden. -
Seite 30: Anbau/ Konfektionierung/ Steckeranschluss
(motorseitig) Last mx. 200 mA Auf Wunsch sind auch nachfolgend aufgeführte Endschalter lieferbar: - PNP-Schliesser (PNP-NO) - NPN-Öffner (NPN-NC) - NPN-Schliesser (NPN-NO) - Reed-Schalter - Mechanische -Schalter Referenzschalter hinten (motorseitig) = 20 mm LINE TECH – SWISS MADE LINEAR TECHNOLOGY... - Seite 31 LINE TECH – LINEARMODULE MIT KGT Einbaulage der Endschalter 0.5...0.8 mm Die Einbaulage der Endschalter ist aus den folgenden Bildern ersichtlich Der Referenzpunkt kann dem Plus- (+) oder dem Minus- Endschalter (-) zugeordnet werden. Anbau links Spezialapplikationen verlangen oft einen separaten Referenzpunkt-...
-
Seite 32: Endschalteranbau (Explosionszeichnung)
Schrauben 12.2.2 Stückliste zu Explosionszeichnung 12.2.1 Bestellen von Ersatz- und Zubehörteilen benötigt die Angaben aus dem Typenschild Position Bezeichnung Position Bezeichnung Endschalterauslösung Steckerbox Minus-Endschalter (-) Stecker (inkl. Mutter) Referenzschalter Endschalterkabel (3-polig) Plus-Endschalter (+) LINE TECH – SWISS MADE LINEAR TECHNOLOGY... - Seite 33 LINE TECH – LINEARMODULE MIT KGT Notizen www.linetech.ch...
-
Seite 34: Anzugsmomente Der Klemmschrauben
Klemmschraube moment [mm] [Nm] [Nm] ø D ø d Type ≤ 16 ISO 4762 1.34 ≤ 20 ISO 4762 10.10 17.0 ≤ 20 ISO 7380 7.20 17.0 ≤ 28 ISO 4762 10.10 40.0 LINE TECH – SWISS MADE LINEAR TECHNOLOGY... - Seite 35 LINE TECH – LINEARMODULE MIT KGT 13.2 Seitlich, mit Kugelgewindetrieb Vor Anbau eines Motors die Betriebsanleitung des Motorenherstellers beachten Motor Spannsatz Zahnscheibe Motor Zahnriemen Spannschraube Frequenzmessgerät Abdeckblech 1) Montagetiefe der montierten Zahnscheibe Tz an der Einheit messen. 2) Motor mit den entsprechenden Schrauben am Riementriebgehäuse montieren.
- Seite 36 M6 x 24 17.00 ø24...ø32 13.2.2 Motoranbauteile und Stückliste, seitlich mit Kugelgewindetrieb 6, 7 8, 9 Position Bezeichnung Position Bezeichnung Riementriebgehäuse Spannsatz Linearmodul Riemenspannplatte Zahnscheibe Motor Motorenplatte Spannsatz Motor Spannschraube Zahnriemen Motor Abdeckblech Zahnscheibe Linearmodul LINE TECH – SWISS MADE LINEAR TECHNOLOGY...
-
Seite 37: Berechnung Der Vorspannfrequenz
LINE TECH – LINEARMODULE MIT KGT 13.3 Berechnung der Vorspannfrequenz ß = Umschlingungswinkel [°] = Drehmoment Motor [Nm] = Riemenbreite [mm] = Spezifi sches Zahnriemengewicht [kg/m] spez = Achsabstand [mm] = Motorendrehzahl [min = Effektiver Achsabstand [mm] = Leistung in [kW]... - Seite 38 ≤ F Uzul Vorspannkraft F ß · sin · 0.61 [N] Freie Trumlänge L Eeff / 1000 Vorspannfrequenz des Riemens f [Hz] - 0 % / + 10 % 4 · m · L LINE TECH – SWISS MADE LINEAR TECHNOLOGY...
- Seite 39 LINE TECH – LINEARMODULE MIT KGT Notizen www.linetech.ch...
-
Seite 40: Lm Elektrisch Anschliessen
Installieren Sie das Produkt nicht in der Nähe von Geräten, die starke elektromagnetische Felder erzeu- gen. Die Funktion könnte dadurch gestört werden. Dokumentation Legende: des verwendeten Reglers beachten. 1) Motorkabel 2) Signalkabel LINE TECH – SWISS MADE LINEAR TECHNOLOGY... - Seite 41 Einstellung und Funktion der End- schalter prüfen 12.2 Betrieb Das Linearmodul mit KGT darf nur gemäss deren von LINE TECH AG vorgesehenen, betsimmungsgemässen Verwendungszweck eingesetzt werden Das Linearmodul mit KGT darf nur unter Betriebsbedingungen betrieben werden, welche vom Hersteller zugelassen sind 14.1...
- Seite 42 Schmierstoffmengen, Schmierstellen, Schmierintervall Die Linearmodule dürfen ausschliesslich nur mit Fett geschmiert werden. Die Erstbefettung wird von LINE TECH AG vorgenommen. Die eingesetzten Lager sind in der Regel wartungsfrei und müssen unter normalen Bedingungen nicht nachgeschmiert werden. Die Linearmodule dürfen ausschliesslich nur mit Fett geschmiert werden. LINE TECH AG empfi ehlt als Standard- Fett MICROLUBE GBU-Y 131.
- Seite 43 LINE TECH – LINEARMODULE MIT KGT An den Linearmodulen sind diverse Schmiernippel vorhanden. Schmiernippel nach DIN 3405; die Schlittenpositionen zwecks Schmieren sind Hub unabhängig. Schmiernippel nach DIN 71412; die Schlittenpositionen zwecks Schmieren sind Hub unabhängig. Schmierung entweder von links oder rechts möglich Zum einpressen des Schmierstoffs empfehlen wir die Fettpresse mit Art.
