LINE TECH – POSITIONIEREINHEIT MIT KGT
13.2

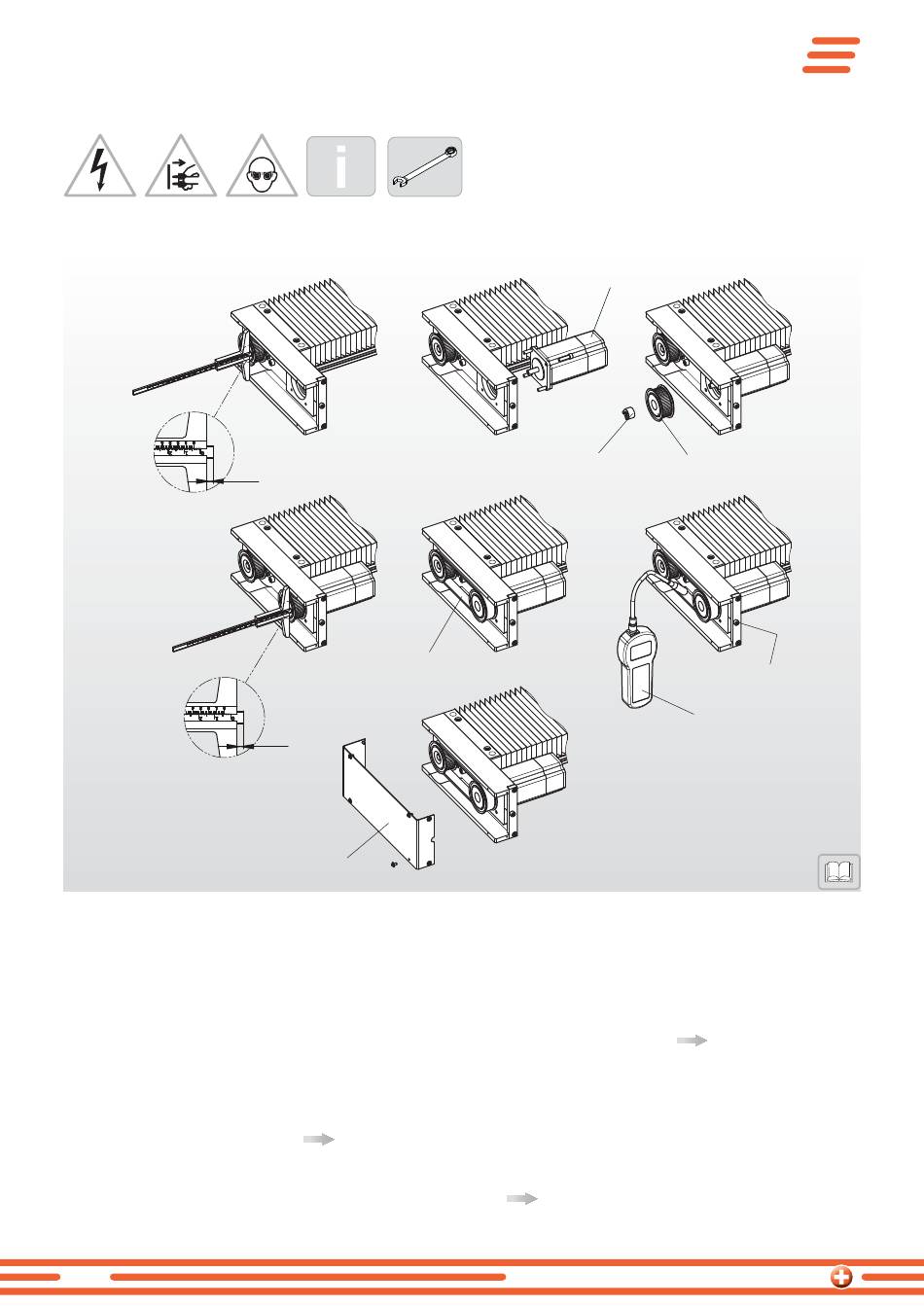

Motoranbau seitlich, mit Kugelgewindetrieb
Vor Anbau eines Motors die Betriebsanleitung des Motorenherstellers beachten
Tz
1) Montagetiefe der montierten Zahnscheibe Tz
2) Motor mit den entsprechenden Schrauben am Riementriebgehäuse montieren.
Darauf achten, dass die Schrauben nur so fest angezogen werden, dass sich der Motor mitsamt der
Motorenplatte noch leicht verschieben lässt.
3) Zahnscheibe motorseitig mittels Spannsatz (Anzugsmomente der Klemmschrauben
in der gleichen Montagetiefe (Tz
4) Zahnriemen einsetzen und mittels der Spannschraube spannen.
Die Überprüfung der Zahnriemenspannung erfolgt mittels Frequenzmessgerät. Die Einstellfrequenz „f"
lässt sich gemäss Berechnung
Bitte beachten Sie auch die Bedienungsanleitung des benutzten Frequenzmessgeräts.
5) Schrauben der Motorbefestigung gemäss Anzugsmomente
6) Abdeckblech montieren.
56
PE
Zahnriemen
Tz
M
Abdeckblech
an der Einheit messen.
LM
= Tz
) montieren.
LM
M
13.3
ermitteln.
Motor
Spannsatz
Zahnscheibe Motor
Frequenzmessgerät
7.3
anziehen.
LINE TECH – SWISS MADE LINEAR TECHNOLOGY
Spannschraube
13.2.1)
