12. Endschalter
12.1

Anbau/ Konfektionierung/ Steckeranschluss

Endschalter- Konfektionierung
Standardmässig werden die End-
schalter ohne Steckerbox mit 2
Meter langen Kabeln geliefert (Be-
stellcode N); eine Steckerbox mit
fertiger Verkabelung ist optional
erhältlich (Bestellcode S).
Endschalter, Gegenstecker und
Kabel sind nicht im Lieferumfang
enthalten, können aber auf Wunsch
fertig konfektioniert bei LINE TECH
AG bezogen werden.

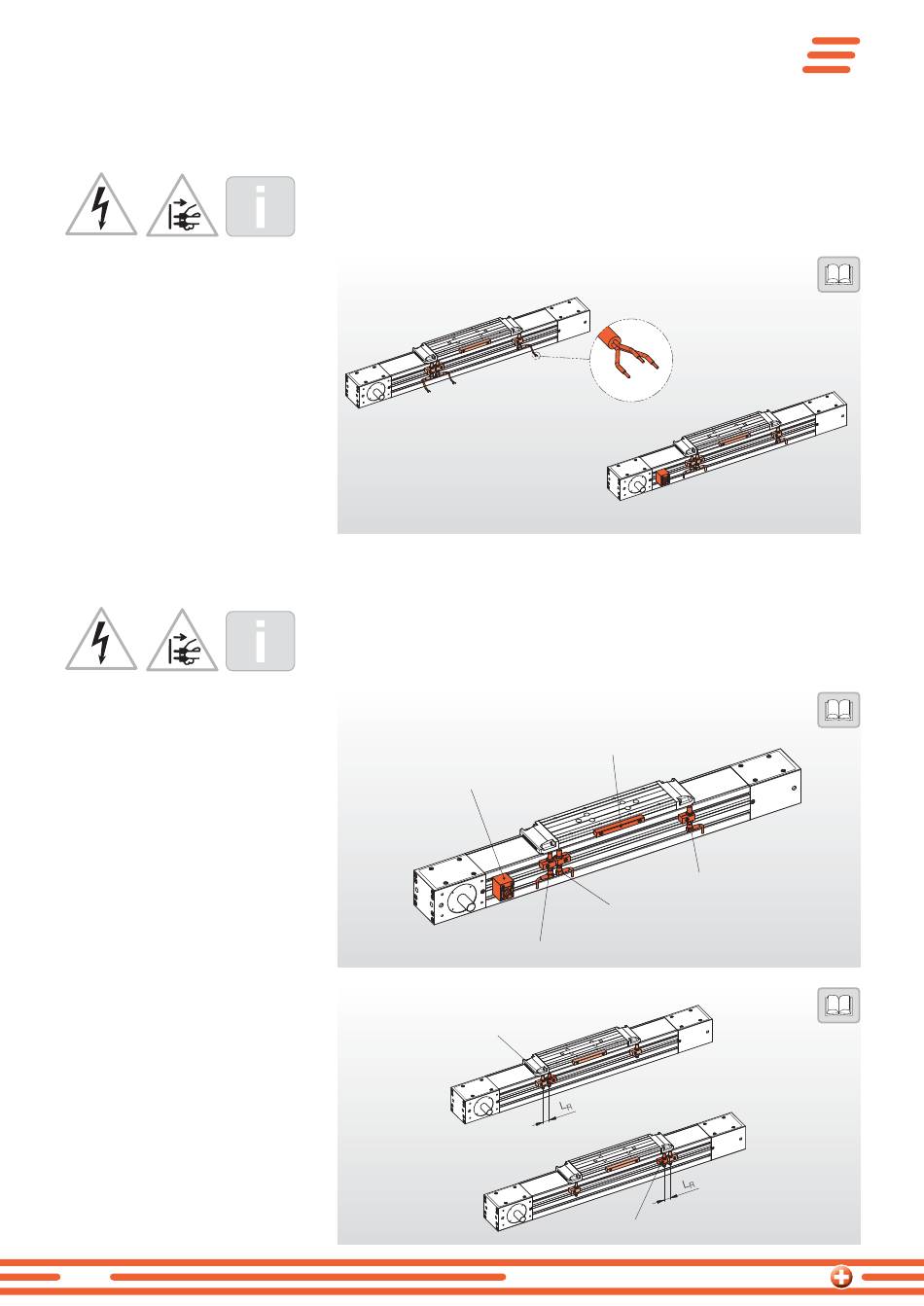

12.2 Übersicht Endschalter-/ Referenzschalteranbau
Endschalter
In Verbindung mit einer Steuerung
werden die Endschalter zur Hubbe-
grenzung (Schutz vor einem Überlauf
des Schlittens) und zur Bestimmung
eines Referenzpunktes zur Einstel-
lung des Nullpunktes benötigt.
Die Plus- und Minus- Endschalter
werden ab Werk auf einen Nennhub
von 0 bis +5 mm. voreingestellt
LINE TECH setzt folgende induktiven
Endschalter standardmässig ein:
- PNP-Öffner (PNP-NC)
Speisung: 10...30 V DC
Stromverbrauch ohne Last: < 10 mA
Last mx. 200 mA
Auf Wunsch sind auch nachfolgend
aufgeführte Endschalter lieferbar:
- PNP-Schliesser (PNP-NO)
- NPN-Öffner (NPN-NC)
- NPN-Schliesser (NPN-NO)
- Reed-Schalter
- Mechanische -Schalter
30
Standard: ohne Steckerbox (N), mit Anschlusskabel (L= 2m)
Übersicht Endschalter-/Referenzschalteranbau
Steckerbox
Minus-Endschalter (-)
Position Referenzschalter (L
Referenzschalter vorne
(motorseitig)
L = 20 mm
R
Optional: mit Steckerbox (S)
Endschalterauslösung
Referenzschalter
)
R
Referenzschalter hinten (motorseitig)
