LINE TECH – POSITIONIEREINHEIT MIT KGT

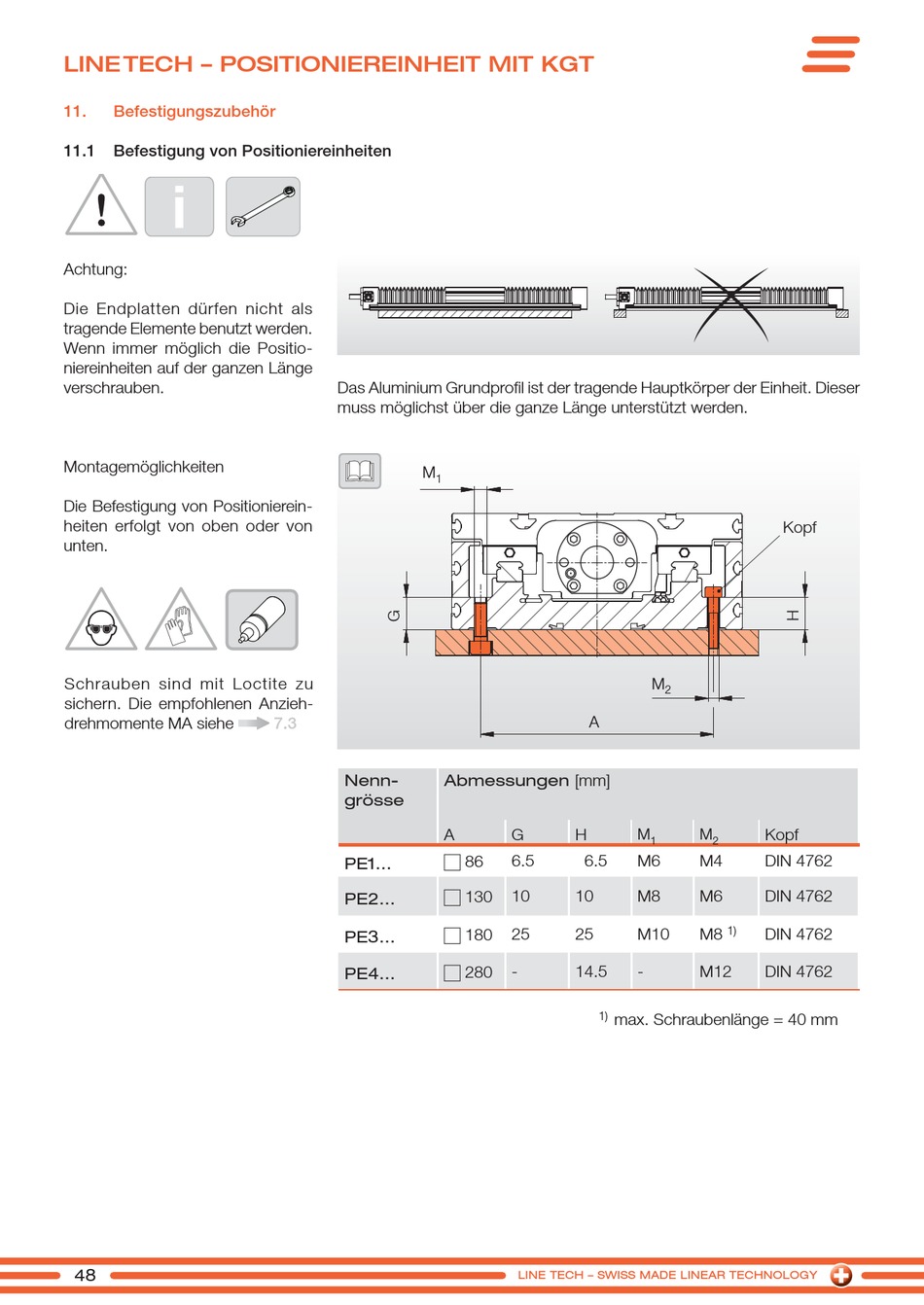

11. Befestigungszubehör
11.1

Befestigung von Positioniereinheiten

Achtung:
Die Endplatten dürfen nicht als
tragende Elemente benutzt werden.
Wenn immer möglich die Positio-
niereinheiten auf der ganzen Länge
verschrauben.
Montagemöglichkeiten
Die Befestigung von Positionierein-
heiten erfolgt von oben oder von
unten.
Schrauben sind mit Loctite zu
sichern. Die empfohlenen Anzieh-
drehmomente MA siehe
48
Das Aluminium Grundprofi l ist der tragende Hauptkörper der Einheit. Dieser
muss möglichst über die ganze Länge unterstützt werden.
M
1
7.3
Nenn- Abmessungen [mm]
grösse
A
 86
PE1...
 130
PE2...
 180
PE3...
 280
PE4...
M
2
A
G H M
1
6.5 6.5 M6
10 10 M8
25 25 M10
- 14.5 -
1)
max. Schraubenlänge = 40 mm
LINE TECH – SWISS MADE LINEAR TECHNOLOGY
Kopf
M Kopf
2
M4 DIN 4762
M6 DIN 4762
1)
M8 DIN 4762
M12 DIN 4762
