12.5 Teachen
Voraussetzung:
— Der Antrieb muss referenziert sein.
— „Teachen" ist nur bei absoluten Verfahrsätzen möglich. Alle Verfahrsätze
müssen zum Antrieb übertragen und ins EEprom gesichert worden sein.
->
Hinweis: Diese Funktion kann sowohl im „sequentiellen" als auch im „direkten"
Betrieb angewendet werden.

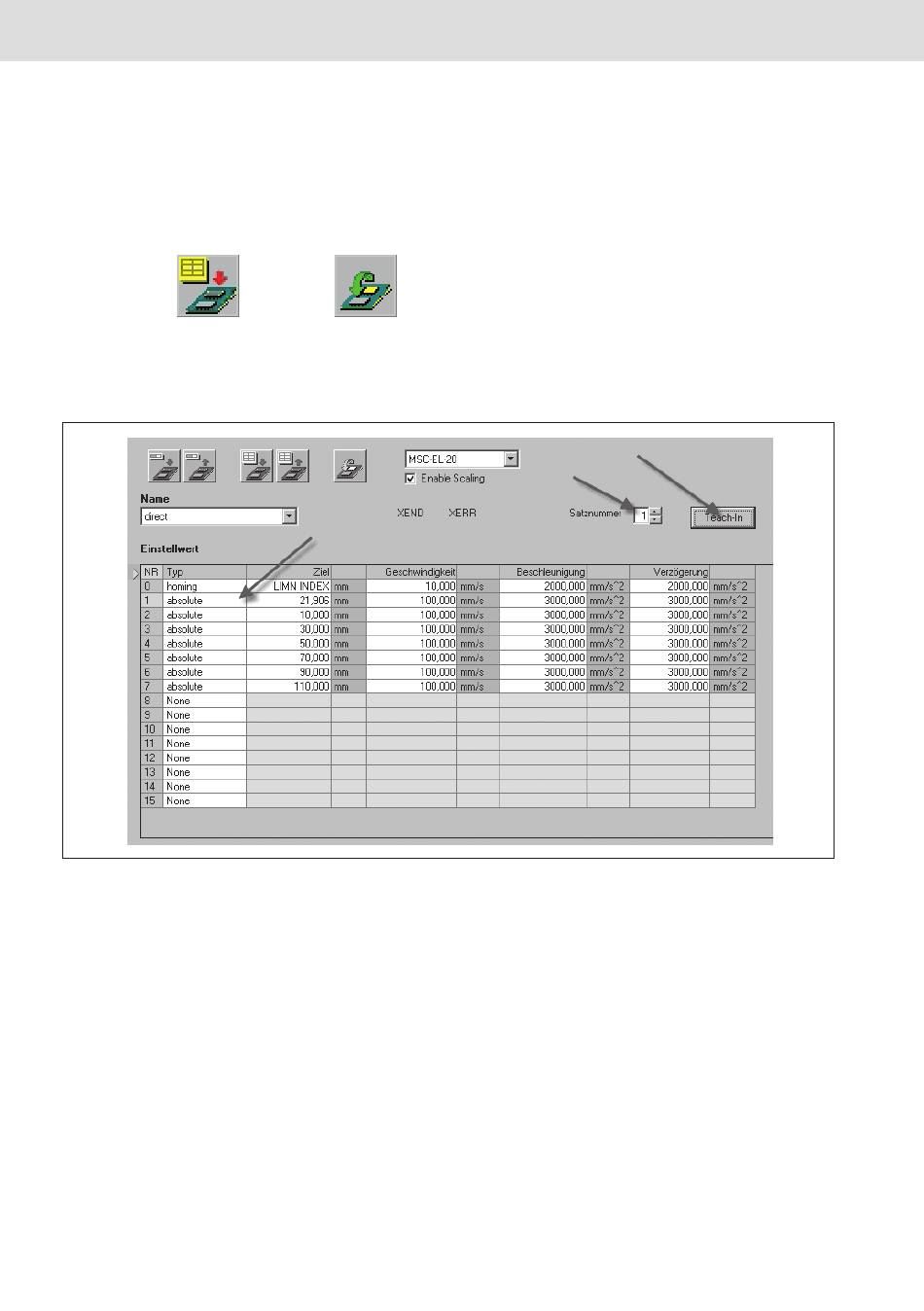

Fig. 12.15
Ablauf:
1.
Definition des entsprechenden Vefahrsatzes als „absolut".
2.
Nach der Übertragung ist der „Teach In"- Button aktiv!
3.
Anwahl der Satznummer, in die der Positionswert geteacht werden soll.
4.
Tippen des Antriebs zu der entsprechenden Position.
5.
Button „Teach In" betätigen, der aktuelle Positionswert wird in das Zielfeld
des ausgewählten Verfahrsatzes übernommen.
->
