Ewentualne naprawy muszą być wykonane: dla produktów, wyłącznie przez Comelit Group S.p.A., dla
instalacji, przez personal technicznie wykształcony.
• Comelit Group S.p.A. nie ponosi żadnej odpowiedzialności w przypadku użytkowania różnego od
dozwolonego, nieprzestrzegania zaleceń oraz ostrzeżeń zawartych w niniejszym Podręczniku / Instrukcji
obsługi. Jednakże spółka Comelit Group S.p.A. zastrzega sobie prawo do zmiany w jakimkolwiek momencie
i bez uprzedzenia treści w niniejszym Podręczniku / Instrukcji obsługi
• Producent Comelit Group S.p.A. oświadcza, że typ aparatury radiowej art. 6813W jest zgodny z wymogami
dyrektywy 2014/53/WE. Kompletny tekst deklaracji zgodności WE jest dostępny w Internecie pod
następującym adresem: pro.comelitgroup.com/en-gb/product/UT9270
Descrizione
Description
F
Modulo touch screen per pulsantiera Ultra, compatibile con tutti i sistemi.
Interfaccia grafica di facile utilizzo, consente la personalizzazione
dell'interfaccia dei pulsanti per la chiamata diretta al centralino, attività
commerciali (con relativi loghi), attivazione di una apertura o una luce, la
visualizzazione di messaggi condominiali.
Può essere utilizzata come modulo tastiera numerica per chiamare
direttamente l'utente conoscendone il codice e per la funzione di controllo
accessi con attivazione delle uscite dei moduli audio o audio/video e degli
attuatori dell'impianto.
Display capacitivo da 5" ad elevata visibilità, con vetro antisfondamento e
tema selezionabile (bianco o nero).
Dispone di uscita Wiegand per l'interfacciamento con sistemi di controllo
accessi.
Dotata di lettore RFID per l'attivazione di un'apertura utilizzando le chiavi o
le carte Comelit.
Regolazione automatica della retroilluminazione attraverso il sensore
crepuscolare del modulo audio o audio/video abbinato.

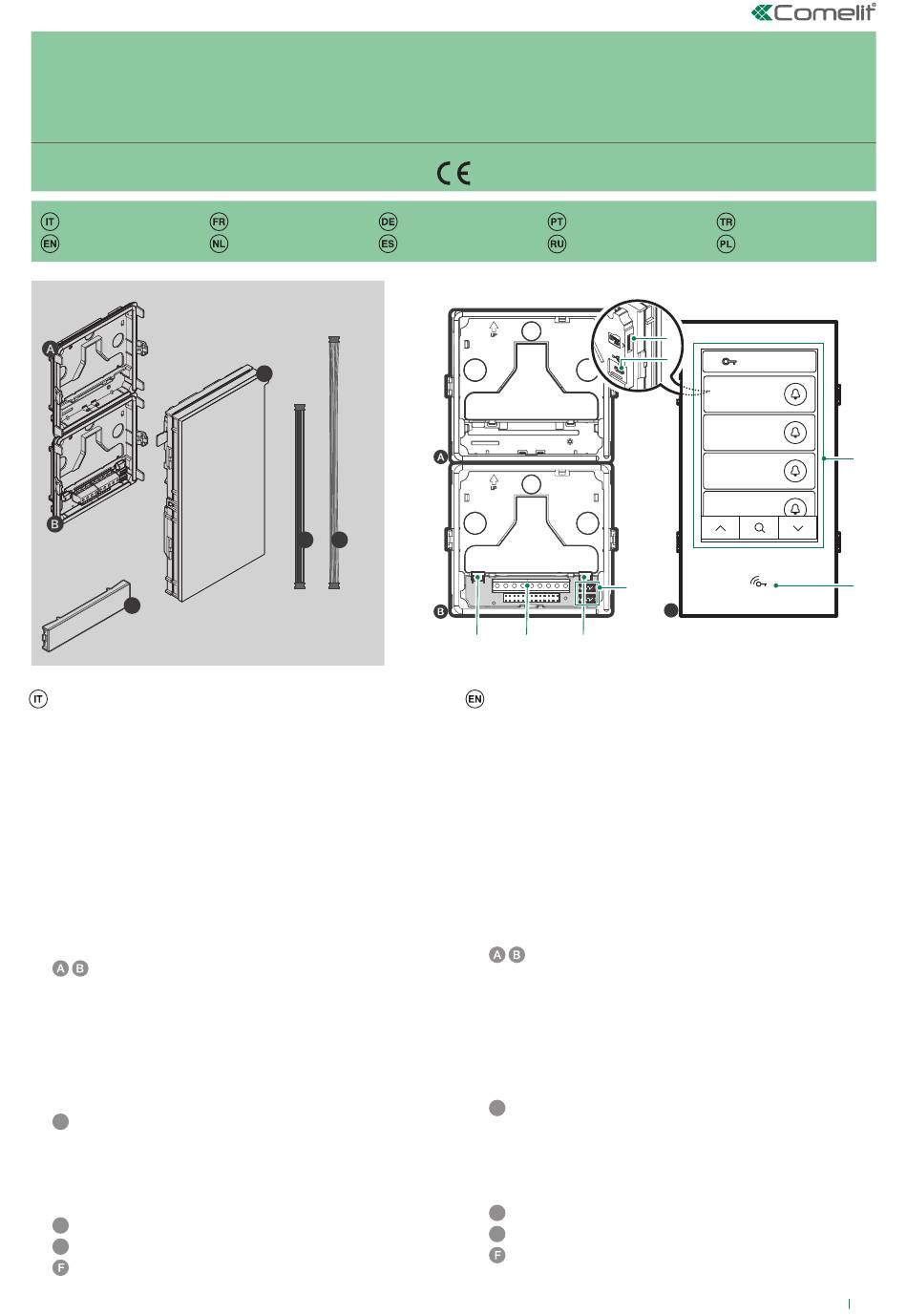

1. Connettore per il collegamento dei moduli con rete LAN
2. Morsettiera di connessione:
GND D0 D1 Uscita Wiegand
IN Feedback di avvenuto comando sull'uscita Wiegand
D2- D2+ RS485 D2
D1+ D1- RS485 D1
GND Comune per RS485 D1 e RS485 D2
3. Connettore per collegamento del modulo precedente/successivo
C
Modulo touch
4. MicroSD per backup configurazioni
5. Micro-USB per collegamento computer
6. Schermo touch
7. Lettore RFID
D
Cavetto per connessione al modulo precedente
E
Cavetto per connessione rete LAN
UT9221M tappo metal
Description
Beschreibung
Beschrijving
Descripción
C
D
E
The Bluetooth® word mark and logos are registered
trademarks owned by Bluetooth SIG, Inc. and any use of
such marks by Comelit Group S.p.A. is under license.
Other trademarks and trade names are those of their
respective owners.
Descrição
Описание
3.
1.
2.
1.
Touch-screen module for Ultra entrance panel, compatible with all
systems.
User-friendly graphic interface, offers customisation of the button
interface for direct calls to the switchboard, commercial activities (with
corresponding logos), activation of an opening or a light, and viewing of
apartment block messages.
It can be used as a number keypad module for calling the user directly
when the code is known and for access control with the activation of audio
or audio/video module outputs and system actuators.
5" high-visibility capacitive display, with shatterproof glass and selectable
theme (white or back).
It has a Wiegand output for interfacing with access control systems.
Equipped with an RFID reader for activating an opening using keys or
Comelit cards.
Automatic backlight adjustment using the twilight sensor on the paired
audio or audio/video module.
1. Connector for connecting modules to the LAN
2. Terminal block for connection:
GND D0 D1 Wiegand output
IN Wiegand output command successful feedback
D2- D2+ RS485 D2
D1+ D1- RS485 D1
GND Common for RS485 D1 and RS485 D2
3. Connector for connecting the previous/next module
C
Touch module
4. MicroSD for configuration backup
5. Micro-USB for computer connection
6. Touch screen
7. RFID reader
D
Cable for connection to the previous module
E
Cable for LAN connection
UT9221M metal cap
Açıklama
Opis
4.
5.
DOOR OPEN
C
6.
7.
