Comelit UT9270 Programmierungshandbuch
Touch-modul 5
Vorschau ausblenden
Andere Handbücher für UT9270:
- Programmieranleitung (86 Seiten) ,
- Technisches handbuch (23 Seiten) ,
- Programmieranleitung (59 Seiten)
Quicklinks
Verwandte Anleitungen für Comelit UT9270
Inhaltszusammenfassung für Comelit UT9270

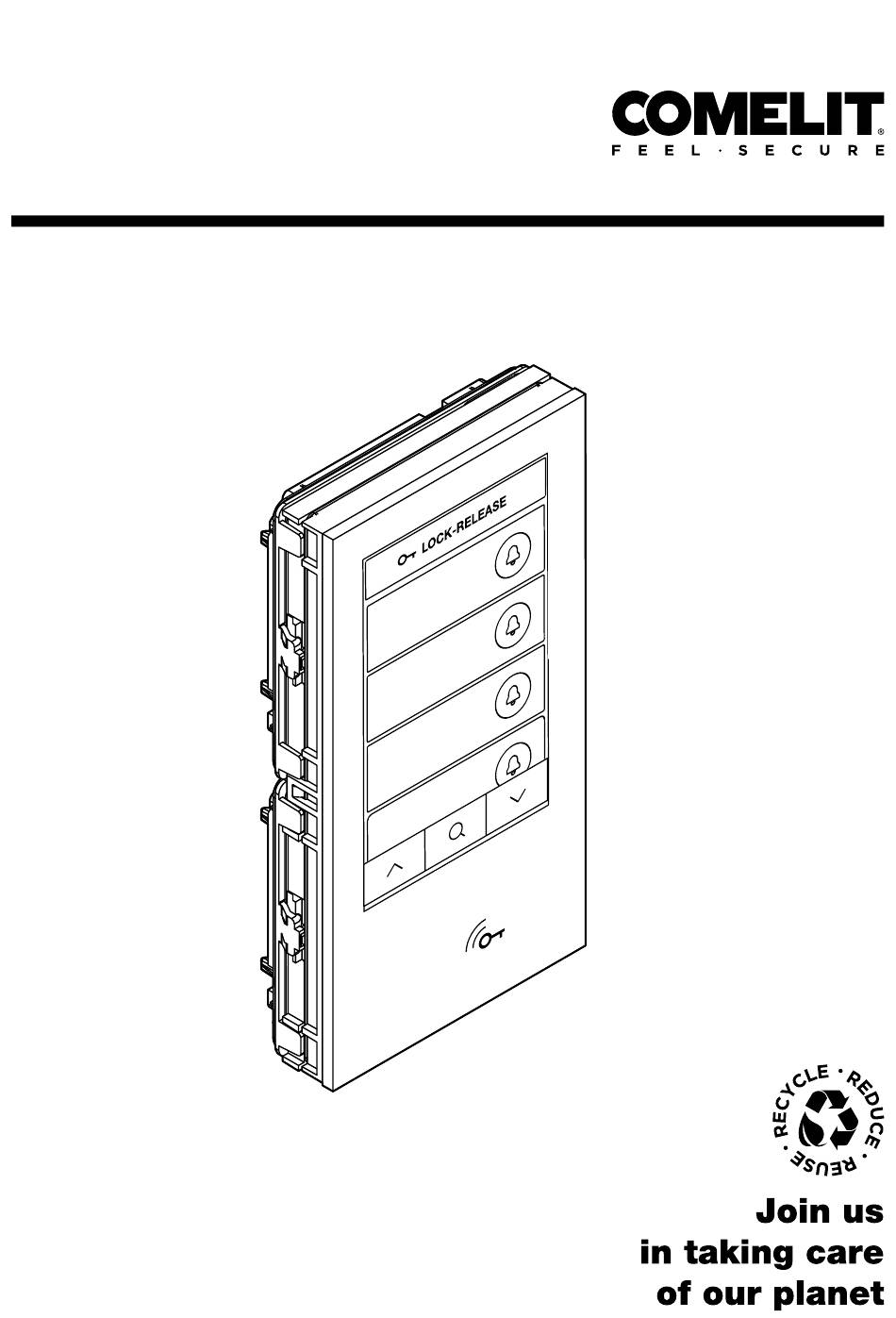

- Seite 1 Touch-Modul 5’’ UT9270 P R O G R A M M I E R U N G S H A N D B U C H...
- Seite 2 Verfügt über einen Wiegand-Ausgang zur Anbindung an Zutrittskontrollsysteme. Ausgestattet mit RFID-Leser zur Aktivierung einer Öffnung mit Schlüsseln oder Comelit-Karten. Die Full-Metal-Kappen in Silber, Art. UT9221M, und in Schwarz, Art. UT9221MB, sind im Lieferumfang enthalten. Automatische Einstellung der Hintergrundbeleuchtung über den Dämmerungssensor des zugeordneten Audio- oder Audio/Video-Moduls.
- Seite 3 | Inhalt | Die Software ViP Manager ermöglicht zusätzlich zu den Basiskonfigurationen eine vollständige und individuelle Einstellung: • Personalisierung der Ruftasten durch Hinzufügen von Bildern oder Firmenlogos • Einstellung des voreingestellten Bildschirmschoners oder Laden eines individuellen Bildschirmschoners • Aktivierung von RFID-Schlüsseln •...
- Seite 4 | Inhalt | Inhalt 1. Installation ViP Manager 2. Verbindung Computer 3. Suche nach zu konfigurierenden Geräten 4. Einstellung des Geräts Geräteparameter Informationen Geräteinformationen Gerätebeschreibung Adressierung ViP-Adresse IP-Adresse DNS-Server Einstellungen Allgemein Datum und Uhrzeit Trade-Funktion Hardware Willkommensnachricht Layout Einstellungen Sprachen Telefonbücher Namenverzeichnis Gebäudeverzeichnis...
- Seite 5 | Inhalt | 1. Installation ViP Manager √ Vor der Installation ist es wichtig, sicherzustellen, dass der Computer die angegebenen Systemanforderungen erfüllt: Betriebssystem min Windows 10-64bit, NET Framework min: 4.7.2, CPU min 2GHz Dual Core, RAM min 4GB; freier Speicher min 200MB. f Um ViP Manager zu installieren, laden Sie die Software von der Website pro.comelitgroup.com herunter und starten Sie die Installationsdatei mit dem Namen Setup_VipManager-X.xx.exe.
- Seite 6 | Inhalt | 3. Suche nach zu konfigurierenden Geräten √ Schließen Sie das Gerät an den Computer an und starten Sie ViP Manager. 1. Öffnen Sie das Menü Optionen. 2. Klicken Sie auf Lokale Verbindungen. 3. Drücken Sie Hinzufügen. 4. Geben Sie im Feld Name den Namen ein, den Sie der Verbindung zuweisen möchten. 5.
- Seite 7 | Inhalt | 4. Einstellung des Geräts √ Nach dem Scannen der Anlage. 1. Wählen Sie das Gerät, das Sie konfigurieren möchten, aus der Geräteliste aus. 2. Auf der Seite des Geräts gibt es ein ausklappbares Seitenmenü mit einer Liste der konfigurierbaren Parameter. Klicken Sie auf einen Menüpunkt, um zur Konfigurationsseite zu gelangen (zum Beispiel: Informationen/Gerätebeschreibung).
- Seite 8 | Inhalt | Geräteparameter Wenn Sie einen Parameter auf einer Konfigurationsseite ändern, müssen Sie auf "Seite schreiben" klicken, um ihn auf dem Gerät zu speichern. Wenn Sie zu einer anderen Seite im Menü wechseln, ohne die Daten zu speichern, gehen die Änderungen verloren. Informationen Im Menü...
- Seite 9 | Inhalt | Adressierung Im Menü Adressierung können Sie die ViP-Adresse und die Netzparameter konfigurieren, die das Gerät innerhalb der Anlage identifizieren. ViP-Adresse • ViP-Adresse: (nur für ViP-Anlagen) alphanumerisches Feld mit Autovervollständigung. Geben Sie einen alphanumerischen Code mit maximal 8 Zeichen ein, um das Gerät innerhalb der ViP-Anlage zu identifizieren. Die Adresse kann beliebig eingegeben werden, es wird jedoch empfohlen, ein logisches Schema zu verwenden, um die eingegebenen Adressen nachverfolgen zu können (zum Beispiel: Gebäude/Treppenhaus/Stockwerk/Wohnung, 01 0A 05 56 oder Gebäude/Eingang 01 0A).
- Seite 10 | Inhalt | Einstellungen Im Menü Einstellungen können die wichtigsten Betriebsparameter des Touch-Moduls konfiguriert werden. Allgemein Allgemeine Einstellungen • Nur Namen anzeigen: diese Checkbox aktivieren, um (falls ausgefüllt) den Inhalt des Feldes Beschreibung im Menü Namensverzeichnis anzuzeigen. Beschreibung Enrico Rossi Elena Damiani Wenn die Option deaktiviert ist, wird der Inhalt des Feldes Rufadresse im Menü...
- Seite 11 • Synchronisationsmodus: Wählen Sie im Dropdown-Menü den gewünschten Modus für die Synchronisierung von Datum und Uhrzeit aus. • Autonom: Das Datum und die Uhrzeit werden lokal (über die interne Uhr) oder über den Cloud-Dienst von Comelit eingestellt. Die Auswahl zwischen Lokal und Cloud ist im Parameter „Typ der Synchronisierung“ verfügbar.
- Seite 12 • NTP: Datum und Uhrzeit werden von einem NTP-Dienst (Network Time Protocol) bereitgestellt. Das Gerät muss für diese Art der Synchronisierung über eine Internetverbindung verfügen. • Cloud: Datum und Uhrzeit werden vom Cloud-Dienst von Comelit bereitgestellt. Das Gerät muss für diese Art der Synchronisierung über eine Internetverbindung verfügen.
- Seite 13 • RS485: Die Synchronisierung ist über die RS485-Verbindung aktiviert. Wiegand In diesem Menü können Sie die Parameter für die Verbindung zu einer Zutrittskontrollzentrale von Comelit-PAC oder von Drittanbietern, die das Wiegand-Protokoll verwenden, festlegen. Für detaillierte Informationen zur Konfiguration konsultieren Sie das Programmierhandbuch zur Wiegand-Integration.
- Seite 14 Codes zum Lesen virtueller Schlüssel gestartet werden kann. Wenn die Taste gedrückt wird, schaltet die Kamera der Audio-/Videoeinheit in den QR-Code-Erfassungsmodus, um das Lesen der vom Teilnehmer über die Comelit-App geteilten virtuellen Schlüssel zu ermöglichen. Die Türöffnungsfunktion per QR-Code ist nur verfügbar, wenn sie mit den Apartment-Gateways der Modelle 1456B, 1456 oder 1456S kombiniert wird.
- Seite 15 | Inhalt | Anruf an den Teilnehmer gesendet wird. • Gebäudefilterseite aktivieren: Aktivieren Sie dieses Kontrollkästchen, um die Teilnehmer in verschiedene Gebäudegruppen zu unterteilen und sie auf dem Touch-Modul nach Gebäuden gruppiert anzuzeigen. Wenn der Teilnehmer einen Anruf tätigen möchte, muss er zuerst das gewünschte Gebäude auswählen und dann den zu kontaktierenden Namen wählen.
- Seite 16 | Inhalt | Telefonbücher Namenverzeichnis • Sortierung: diese Spalte zeigt die Reihenfolge an, in der die Namen des Telefonbuchs angezeigt werden, wenn die Option Layout/ Einstellungen/Benutzerdefinierte Sortierung aktiviert ist. Mit der aktivierten Option „Benutzerdefinierte Sortierung“ können die Benutzer beliebig per Drag & Drop sortiert werden: Halten Sie die linke Maustaste auf das „Glocken“-Symbol des Benutzers, den Sie verschieben möchten, ziehen Sie ihn an die gewünschte Position und lassen Sie die Maustaste los.
- Seite 17 | Inhalt | PARAMETERKONFIGURATION: • Beginn der Gültigkeit: Geben Sie das Startdatum der Gültigkeit des Zugangscodes und des RFID-Schlüssels ein. • Enddatum der Gültigkeit: Geben Sie das Enddatum der Gültigkeit des Zugangscodes und des RFID-Schlüssels ein. • Zeitfenster 1/2 aktivieren: Aktivieren Sie dieses Kontrollkästchen, um die Tage und Uhrzeiten der Gültigkeit festzulegen, an denen der Zugangscode und der RFID-Schlüssel verwendet werden können (standardmäßig deaktiviert).
- Seite 18 | Inhalt | Tastenbilder In diesem Abschnitt können Sie bis zu 52 Bilder oder Logos hochladen, die den Ruftasten zugeordnet werden. Zentrale Schaltflächen Schaltflächen 01-10 Tasten 11-20 Tasten 21-30 Tasten 31-40 Tasten 41-50 Um ein Bild oder ein individuelles Logo hochzuladen: 1.
- Seite 19 | Inhalt | Kartenbilder In diesem Abschnitt können Sie bis zu 30 Bilder hochladen, die nach dem Drücken der Türöffnertaste des Videosprechstelle während einer Kommunikation angezeigt werden. Karte 1-10 Karte 11-20 Karte 21-30 So laden Sie eine grafische Karte hoch: 1.
- Seite 20 | Inhalt | Bildschirmschoner In diesem Abschnitt können Sie die Anzeige des voreingestellten Bildschirmschoners aktivieren oder einen eigenen hochladen. Einstellungen Wenn die Option Screensaver aktivieren aktiviert ist und die Option Screensaver-Bilder aktivieren deaktiviert ist und keine Begrüßungsnachricht eingestellt wurde, schaltet sich der Touchscreen nach Ablauf der festgelegten Zeit aus. Berühren Sie den Bildschirm, um ihn wieder zu aktivieren.
- Seite 21 2. Klicken Sie mit der rechten Maustaste auf die Beschreibung. » Es erscheint ein Popup mit 5 Untermenüs. 3. Wählen Sie Konfiguration speichern. 4. Wählen Sie den Speicherort für die Datei UT9270 - Touchscreen-Modul ULTRA-XXXXXXXX-.tar.gz Konfiguration importieren Fahren Sie wie unten beschrieben fort, um die Konfiguration des Geräts wiederherzustellen: 1.
- Seite 22 Die micro-SD-Karte (nicht enthalten, max. 32 GB) ermöglicht es, alle Einstellungen, Ereignisprotokolle und mehr als zwei Screensaver-Bilder auf dem Touch-Modul Art. UT9270 zu speichern. Diese Daten werden einmal täglich aktualisiert. Im Falle eines Austauschs können die gleichen Einstellungen auf ein neues Touch-Modul kopiert werden, indem Sie wie folgt vorgehen: 1.
- Seite 23 1ª Ausgabe 03/2026 Code 2G40003708...
