Einstellen Des Handschutzes; Werkzeuge; Maximale Werkzeuggröße - Metabo Tf 904 Betriebsanleitung

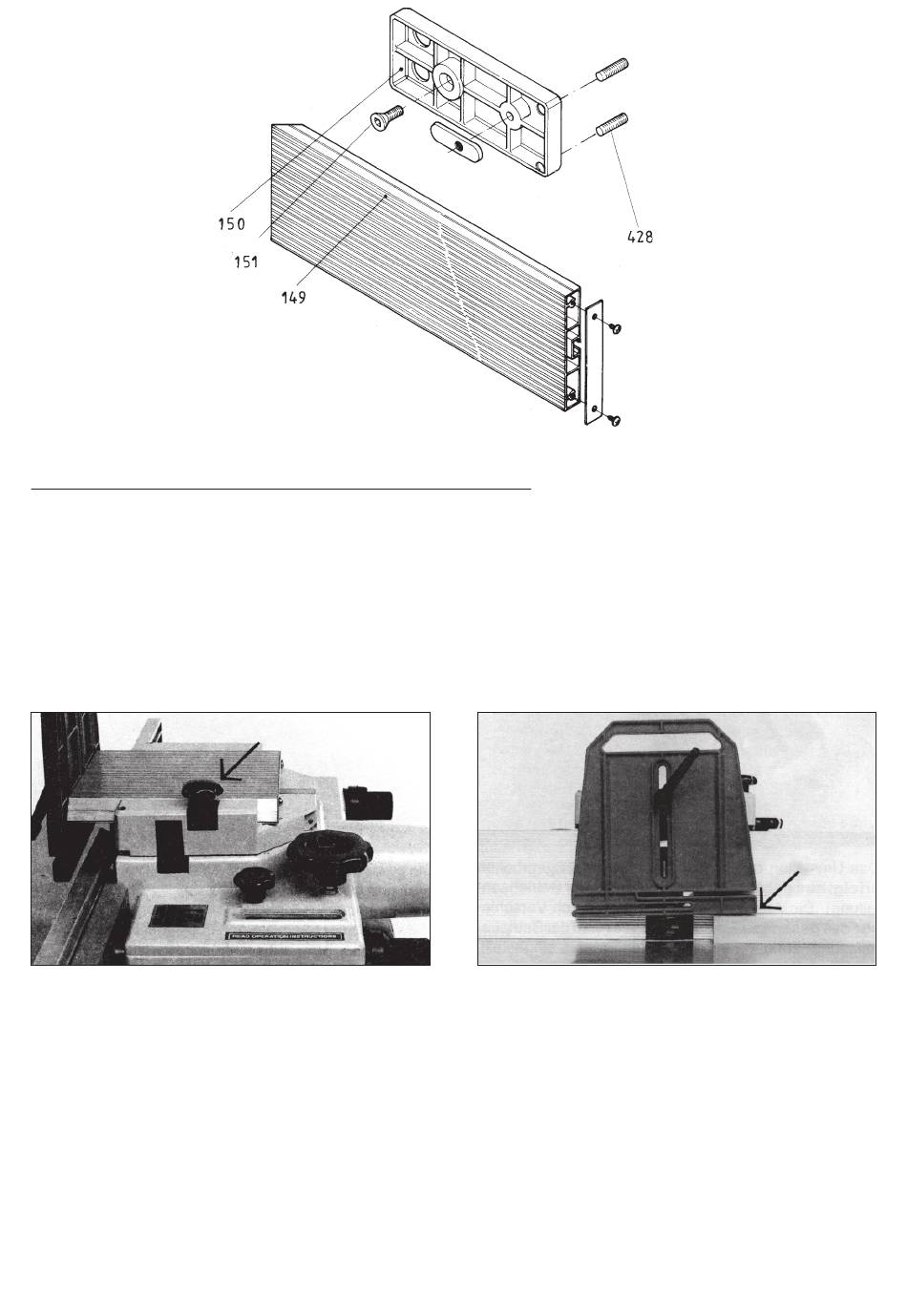

Pos. Bezeichnung
149 Anschlaglineal
150 Linealhalter Fräsanschlag
151 Senkschraube
428 Gewindestift
Mit den Gewindestiften (Pos. 428) können die Anschläge jetzt winkelig zur Tischplatte eingestellt werden.

4.12 Einstellen des Handschutzes

Nach dem Lösen des Sterngriffes kann der Handschutz
vor- bzw. zurückgeschoben werden.

5.0 Werkzeuge

5.1 Zugelassene Werkzeuge
– Handvorschub
Im Handvorschub dürfen nur BG-TEST-Fräswerkzeuge verwendet werden.
– Teilmechanischer Vorschub
Bei teilmechanischem Vorschub (Vorschubapparat oder Schiebeschlitten mit Schraubzwinge) dürfen BG-TEST-
Werkzeuge oder BG-FORM-Werkzeuge verwendet werden.
5.2 Maximale Werkzeuggröße
Der maximale Werkzeugdurchmesser beträgt 200 mm. Die maximale Werkzeugdicke darf auch bei Mehrfach-
bestückung 60 mm nicht überschreiten (z.B. 2 Fräser à 30 mm, 3 Fräser à 20 mm usw.).
Größe Artikel-Nr.
370 mm 139 310 0369
138 009 9183
M8x16 613 200 2060
M8x13,5 616 514 0085
Der Handschutz muß auf das Werkstück aufgesetzt
werden. Eine leichte Schrägstellung erleichtert das Zu-
schieben des Werkstückes.
