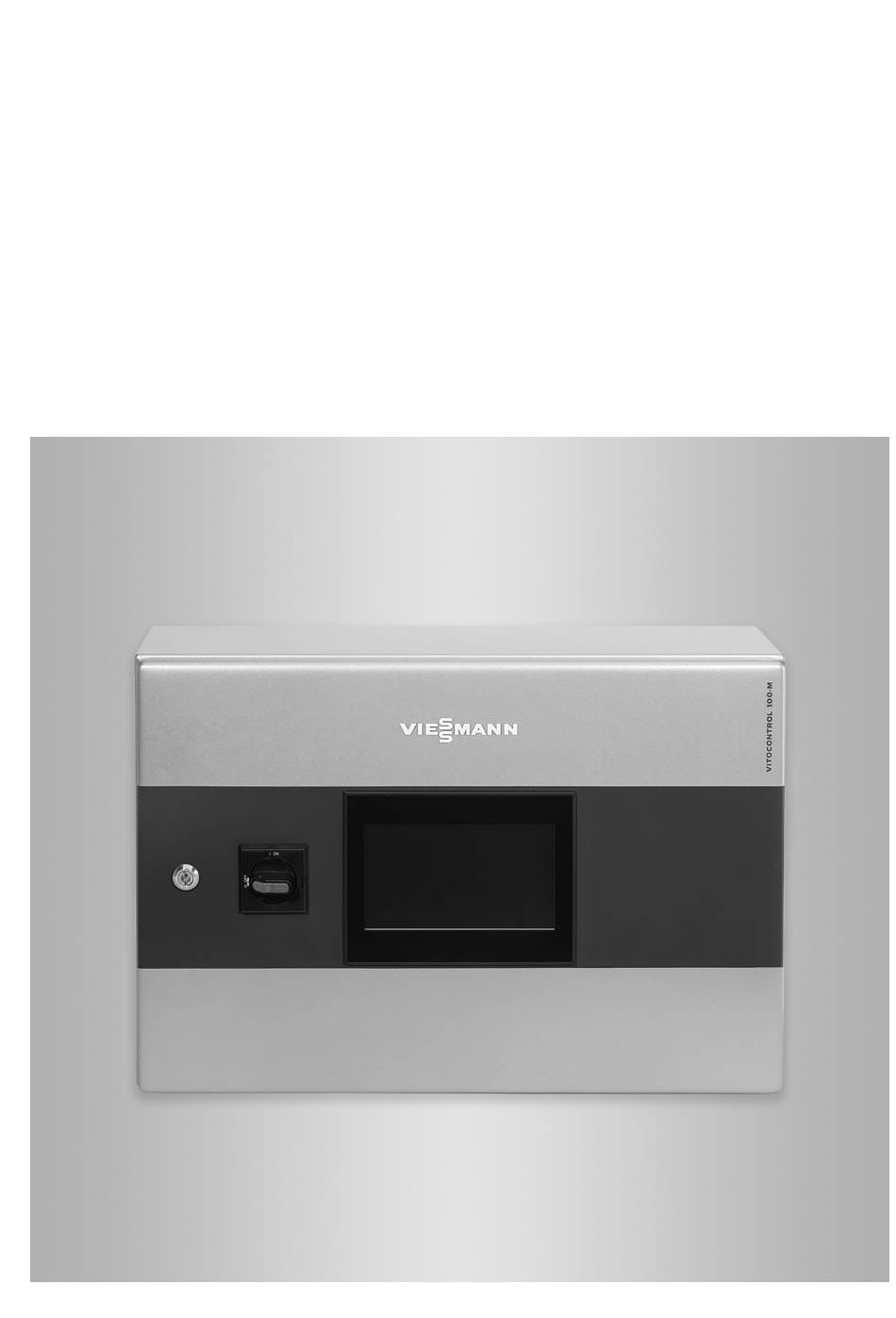

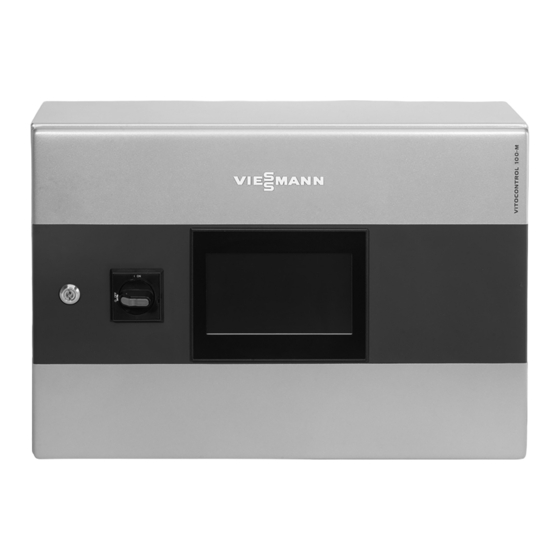

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocontrol 100-M
Regelung für multivalente Heizungsanlagen mit Viessmann Energieerzeugern
VITOCONTROL 100-M
Bitte aufbewahren!
5800702 DE
12/2020
