VIESMANN
Datenblatt
Best.-Nr. und Preise: siehe Preisliste
VITOTRONIC 200-H

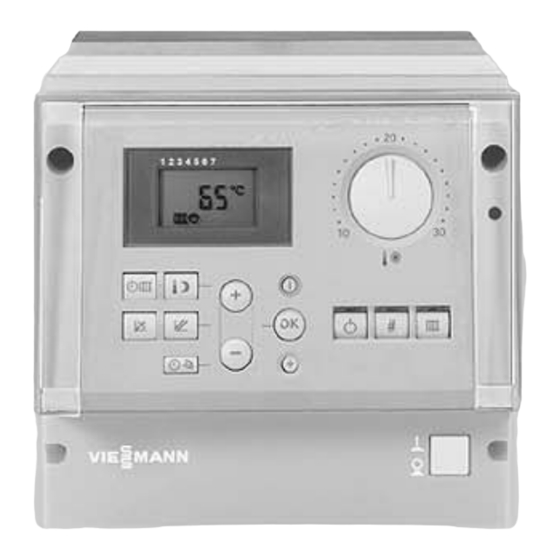

Bedieneinheit mit Digital-Anzeige.
Für einen Heizkreis mit Mischer.
Zur Montage an Viessmann Mischern.
VITOTRONIC 200-H
Bedieneinheit mit Klartextunterstützung und beleuchtetem
Display.
Für einen Heizkreis mit Mischer und Speichertemperatur-
regelung
oder
Regelung eines Speicherladesystems mit Mischgruppe.
Zur Wandmontage mit separatem Mischer-Motor.
5811 224-7
4/2008
Typ HK1M
Typ HK1W
VITOTRONIC 200-H
Witterungsgeführte, digitale Heizkreisregelungen
VITOTRONIC 200-H
Bedieneinheit mit Klartextunterstützung und beleuchtetem
Display.
Für max. drei Heizkreise mit Mischer und Speichertempe-
raturregelung
oder
für max. zwei Heizkreise mit Mischer und Regelung eines
Speicherladesystems mit Mischgruppe.
Zur Wandmontage mit separatem Mischer-Motor.
Typ HK3W
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOTRONIC 200-H Typ HK1M
Inhaltszusammenfassung für Viessmann VITOTRONIC 200-H Typ HK1M
- Seite 1 Typ HK1M Typ HK3W Bedieneinheit mit Digital-Anzeige. Bedieneinheit mit Klartextunterstützung und beleuchtetem Für einen Heizkreis mit Mischer. Display. Zur Montage an Viessmann Mischern. Für max. drei Heizkreise mit Mischer und Speichertempe- raturregelung VITOTRONIC 200-H oder Typ HK1W für max. zwei Heizkreise mit Mischer und Regelung eines Speicherladesystems mit Mischgruppe.
- Seite 2 Verwendung Vitotronic 200-H, Typ HK1M Witterungsgeführte, digitale Heizkreisregelung: & Für einen Heizkreis mit Mischer & Für Viessmann Mischer (einschweißbar) DN 20 bis 50 und R ½ bis 1¼ (nicht für Flansch-Mischer) & Mit Antriebsmodul & Kommunikationsfähig über LON-BUS (Kommunikationsmodul LON ist separat zu bestellen) mit folgenden Regelungen: –...
- Seite 3 Verwendung (Fortsetzung) Drei Heizkreise mit Mischer und Speichertemperaturregelung Zwei Heizkreise mit Mischer und Speicherladesystem mit Misch- gruppe VIESMANN VITOTRONIC 200-H...
-
Seite 4: Technische Angaben (Typ Hk1M)
Verbindung Kesselkreisregelung und Vitotronic 200-H nicht & Uhrzeit, Wochentag und Standard-Schaltzeiten für die Raumbe- & heizung sind werkseitig voreingestellt über LON-BUS oder Viessmann 2-Draht-BUS: & Schaltzeiten individuell programmierbar, max. vier Zeitphasen Die Kesselwassertemperatur muss der Heizkennlinie angepasst pro Tag werden bzw. die konstante Kesselwassertemperatur muss über Kürzester Schaltabstand: 10 min... -
Seite 5: Technische Daten Vitotronic 200-H, Typ Hk1M
0 bis +120 °C – bei Lagerung und Transport −20 bis +70 °C Antriebsmodul (Mischer-Motor) Das Antriebsmodul wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert (nicht für Flansch-Mischer). Technische Daten Schutzart IP 43 gemäß E 60529, durch Aufbau/Einbau zu gewährleisten... -
Seite 6: Technische Angaben (Typ Hk1W Und Hk3W)
Technische Angaben (Typ HK1M) (Fortsetzung) Technische Angaben (Typ HK1W und HK3W) Aufbau und Funktion Modularer Aufbau Die Anforderungen der DIN EN 12831 zur Heizlastberechnung Die Regelung besteht aus Grundgerät, Elektronikmodulen und werden erfüllt. Zur Verringerung der Aufheizleistung wird bei nied- Bedieneinheit. - Seite 7 (Auslieferungszustand: 8 K) Verbindung Kesselkreisregelung und Vitotronic 200-H nicht & Sommerbetrieb über LON-BUS oder Viessmann 2-Draht-BUS: („Nur Warmwasser“) Die Kesselwassertemperatur muss der Heizkennlinie angepasst Wärmeanforderung erfolgt nur, falls der Speicher-Wassererwär- werden, bzw. die konstante Kesselwassertemperatur muss über mer aufgeheizt werden muss (geschaltet von der Speichertempe- der erforderlichen Vorlauftemperatur liegen.
-
Seite 8: Auslieferungszustand
Technische Angaben (Typ HK1W und HK3W) (Fortsetzung) Nennbelastbarkeit der Relaisausgänge sÖ Heizkreispumpe oder Primärpumpe Speicherladesystem 4(2) A 230 V~ Umwälzpumpe zur Speicherbehei- 4(2) A, 230 V~ zung Trinkwasserzirkulationspumpe 4(2) A, 230 V~ gÖ Sammelstörmeldung 4(2) A, 230 V~ Mischer-Motor oder Motor 3-Wege-Mischventil Spei- cherladesystem 0,2(0,1) A, 230 V~... -
Seite 9: Tauchtemperaturregler
Zubehör (Typ HK1M, HK1W und HK3W) Tauchtemperaturregler Best.-Nr. 7151 728 Technische Daten Als Temperaturwächter Maximaltemperaturbegrenzung für Fuß- bodenheizung einsetzbar. Leitungslänge 4,2 m, steckerfertig Der Temperaturwächter wird im Heizungsvorlauf eingebaut und Einstellbereich 30 bis 80 °C schaltet die Heizkreispumpe bei zu hoher Vorlauftemperatur aus. Schaltdifferenz max. -
Seite 10: Raumtemperatursensor
Zubehör (Typ HK1M, HK1W und HK3W) (Fortsetzung) Der eingebaute Raumtemperatursensor erfasst die Raumtempe- Technische Daten ratur und bewirkt eine evtl. erforderliche Korrektur der Vorlauftem- peratur und eine Schnellaufheizung zum Beginn des Heizbetriebs Spannungsversorgung über KM-BUS (falls codiert). Leistungsaufnahme 0,2 W Anschluss: Schutzklasse &... -
Seite 11: Erweiterungssatz Für Einen Heizkreis Mit Mischer
Erweiterungssatz für einen Heizkreis mit Mischer Best.-Nr. 7450 650 Mischer-Motor Bestandteile: & Mischer-Motor mit Anschlussleitung & Stecker für Heizkreispumpe und Vorlauftemperatursensor (Anlegetemperatursensor) Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. VIESMANN VITOTRONIC 200-H... -
Seite 12: Mischer-Motor Für Flansch-Mischer
0 bis +120 °C – bei Lagerung und Transport −20 bis +70 °C Mischer-Motor Best.-Nr. 7450 657 Technische Daten Der Mischer-Motor wird direkt auf den Viessmann Mischer DN 20 bis 50 und R ½ bis 1¼ montiert. Nennspannung 230 V~ Mit Systemstecker. Nennfrequenz 50 Hz Zur bauseitigen Verdrahtung. - Seite 13 Zubehör (Typ HK1W und HK3W) (Fortsetzung) Stecker gS Best.-Nr. 7415 057 für Mischer-Motor 3 Stück Stecker für Sensoren Best.-Nr. 7415 058 3 Stück Anlegetemperatursensor Best.-Nr. 7182 875 Technische Daten Zur bauseitigen Verdrahtung. Zur Erfassung der Vorlauf- oder Rücklauftemperatur. Schutzart IP 32 gemäß EN 60529, durch Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur...
-
Seite 14: Speichertemperatursensor
Aufbau/Einbau zu gewährleisten Zulässige Umgebungstemperatur – bei Betrieb 0 bis +90 °C – bei Lagerung und Transport −20 bis +70 °C Tauchhülse Best.-Nr. 7819 693 R ½ x 200 mm Für Speichertemperatursensor, bei Viessmann Speicher-Wasser- erwärmern im Lieferumfang. VIESMANN VITOTRONIC 200-H... -
Seite 15: Kommunikationsmodul Lon
Zubehör (Kommunikation über LON) Installationsbeispiele Verlegeabstand 7 bis 14 m A Kesselkreisregelung Vitotronic E LON-Verbindungsleitung B Heizkreisregelung Vitotronic 200-H (bei Vitocom 300 im Lieferumfang) C Vitocom 300 F LON-Kupplung RJ45 D Abschlusswiderstand Verlegeabstand 14 bis 900 m Alternativ A Kesselkreisregelung Vitotronic G LON-Anschlussdose B Heizkreisregelung Vitotronic 200-H H Bis 99 Teilnehmer... - Seite 16 Abschlusswiderstand Best.-Nr. 7143 497 2 Stück Zum Abschluss des LON-BUS an der ersten und letzten Rege- lung. Zubehör (Kommunikation über Viessmann 2-Draht-BUS) Kommunikationsmodul Viessmann 2-Draht-BUS Best.-Nr. 7143 710 Elektronikleiterplatte zum Datenaustausch für den Einbau in Vitotronic 200-H. Erweiterungsmodul Viessmann 2-Draht-BUS Best.-Nr.
-
Seite 17: Verbindungsleitung
Best.-Nr. 7814 624 – 1 Verlängerungsleitung (6,0 m lang) Best.-Nr. 7450 062 & Verlegeabstand über 11 m: – 2 Anschlussleitungen (0,8 m lang) Best.-Nr. 7450 061 – Verbindung mit bauseitiger Leitung Geprüfte Qualität VDE-Zulassung in Verbindung mit Viessmann Heizkessel. VIESMANN VITOTRONIC 200-H... - Seite 18 Technische Änderungen vorbehalten! Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon:06452 70-0 Telefax:06452 70-2780 www.viessmann.de VIESMANN VITOTRONIC 200-H...
