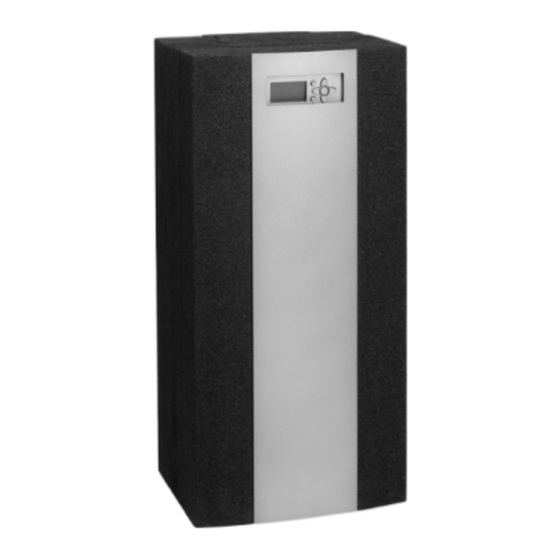

Viessmann Vitotrans 353 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Vitotrans 353:

Werbung

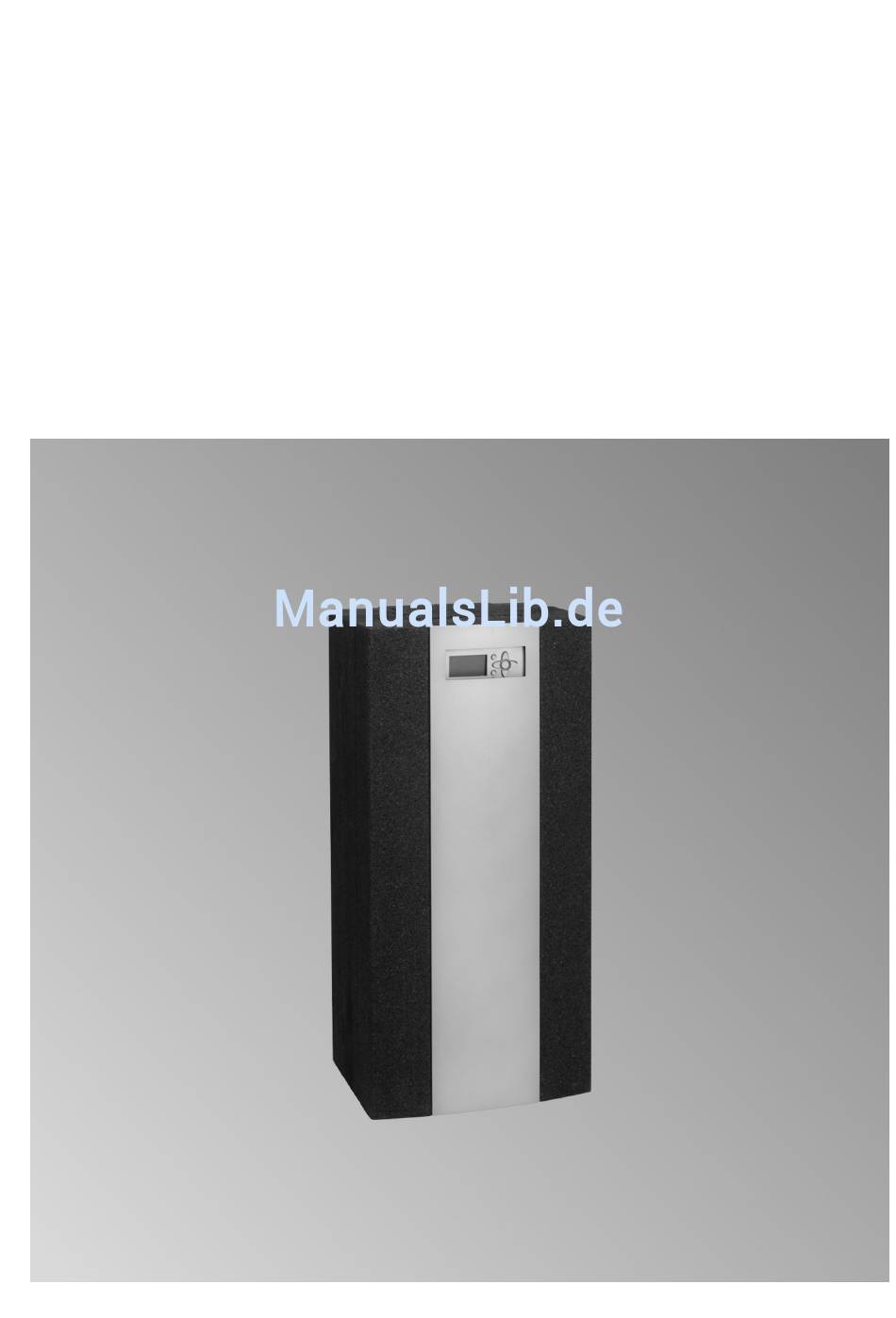

VIESMANN
Bedienungsanleitung
für den Anlagenbetreiber
Regelung für Vitotrans 353
Bitte aufbewahren!
5695 870
3/2016

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitotrans 353

  • Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Regelung für Vitotrans 353 Bitte aufbewahren! 5695 870 3/2016...
  • Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise Arbeiten am Gerät genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Einstellungen und Arbeiten am Gerät nur nach den ■ Vorgaben in dieser Bedienungsanleitung vornehmen. Erläuterung der Sicherheitshinweise Weitere Arbeiten am Gerät dürfen nur von autorisier- ten Fachkräften durchgeführt werden.
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Zuerst informieren Bestimmungsgemäße Verwendung ............Erstinbetriebnahme ................Über die Bedienung ........................ Warmwasser einstellen Warmwassertemperatur einstellen ............Schaltzeiten für die Zirkulation einstellen ..........Schaltzeiten für die Komfortfunktion einstellen ........Kaskadenbetrieb ........................ Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen ........Statusmeldungen abfragen ..............11 „Meldungen“...
  • Seite 4: Zuerst Informieren Bestimmungsgemäße Verwendung

    Zuerst informieren Bestimmungsgemäße Verwendung Das Gerät darf nur in Heizungsanlagen zwischen Die gewerbliche oder industrielle Verwendung zu einem Heizwasser-Pufferspeicher und dem Trinkwas- einem anderen Zweck, als zur Trinkwassererwärmung, serkreis montiert werden. Das Gerät darf bauartbe- gilt als nicht bestimmungsgemäß. dingt nur vertikal montiert und betrieben werden. Die in dieser Anleitung angegebenen technischen Grenz- Darüber hinausgehende Verwendung ist vom Herstel- werte müssen eingehalten werden.
  • Seite 5: Über Die Bedienung

    Über die Bedienung Über die Bedienung Bedienelemente Hauptmenü Status Warmwasser Zirkulation Abb. 1 Grundanzeige Sie wechseln zum Statusmenü. Falls keine Tasten betätigt werden, erscheint die Cursor-Tasten Grundanzeige automatisch nach ca. 4 min. Sie blättern im Menü. OK-Taste, Sie bestätigen Ihre Auswahl oder Im Display wird nur ein 4-zeiliger Ausschnitt der speichern die vorgenommene Einstellung.
  • Seite 6 Über die Bedienung Über die Bedienung (Fortsetzung) wählen Sie „Weiter“ aus und bestätigen mit OK. Das „Menü Timer“ bearbeiten öffnet sich. In diesem Menü können Sie Zeitphasen hinzufügen und entfer- nen. Timer: Montag 00:00 03:00 06:00 09:00 12:00 15:00 18:00 21:00 Abb.
  • Seite 7: Warmwasser Einstellen

    Warmwasser einstellen Warmwassertemperatur einstellen Drücken Sie folgende Tasten: 4. OK zur Bestätigung für „Warmwasser“. für die Einstellung der gewünschten Warm- wassertemperatur 2. OK zur Bestätigung 6. 2 x OK zur Bestätigung bis „T-WW Soll“ erscheint. Schaltzeiten für die Zirkulation einstellen Falls sich die Zeiten, in denen Sie hauptsächlich 2.
  • Seite 8: Kaskadenbetrieb

    Kaskadenbetrieb (Fortsetzung) Einige Menüpunkte stehen ausschließlich der Master- ■ Die Einstellungen des Menüs „Warmwasser“ müs- Regelung zur Verfügung. Bei den Slave-Regelungen sen in der Master-Regelung erfolgen. Sie gelten für erscheinen sie nicht im Display. alle Teilnehmer der Kaskade. Die Einstellungen des Menüs „Zirkulation“ müssen ■...
  • Seite 9: Abfragemöglichkeiten Temperaturen Und Betriebszustände Abfragen

    Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen Drücken Sie folgende Tasten: Je nach Anlagenkonfiguration können Werte aus der folgenden Tabelle abgefragt werden. Menü „Status“ erscheint. bis „Hauptmenü“ erscheint. 2. OK zur Bestätigung für „Mess-/Bilanzwerte“. Mess-/Bilanzwerte Erläuterung Kaskade Dieses Menü erscheint nur bei Kaskadenregelun- gen.
  • Seite 10 Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen (Fortsetzung) Mess-/Bilanzwerte Erläuterung Desinfektion T-VL °C Heizwasserseitige Vorlauftemperatur Hinweis Mit OK lassen sich „Minimum“ und „Maximum“ anzeigen. T-Desinf. VL °C Trinkwasserseitige Vorlauftemperatur während der thermischen Desinfektion Hinweis Mit OK lassen sich „Minimum“ und „Maximum“ anzeigen. T-Desinf.
  • Seite 11: Statusmeldungen Abfragen

    Abfragemöglichkeiten Temperaturen und Betriebszustände abfragen (Fortsetzung) Mess-/Bilanzwerte Erläuterung Sensoren/Relais Sensoren l/min °C °C °C °C °C °C °C °C °C Relais Ein/Aus Ein/Aus Ein/Aus R_pot.frei Ein/Aus PWM1 PWM2 Sonstiges Betrieb d Betriebsdauer in Tagen Statusmeldungen abfragen Zu folgenden Bereichen können Sie je nach Anlagen- Drücken Sie folgende Tasten: ausstattung Statusmeldungen abfragen: ■...
  • Seite 12: Meldungen" Abfragen

    Abfragemöglichkeiten Statusmeldungen abfragen (Fortsetzung) Status Erläuterung Fehlerrelais Fehlerrelais Anzeige, ob das potenzialfreie Fehlerrelais aktiv oder inaktiv ist. Meldungen Anzeige von Status-, Fehler- und Warnmeldungen je nach Anlagenausstattung, siehe auch Seite. Service S1 bis S8 Anzeige, welcher Temperaturwert am angezeigten Sensor erfasst wird.
  • Seite 13: Besondere Betriebsarten

    Der „Handbetrieb“ ist eine Funktion ausschließlich für den Fachbetrieb. Befindet sich einer der Aktoren im „Handbetrieb“ („Ein“ oder „Aus“) ist keine normale Betriebsweise des Vitotrans 353 möglich. Es erfolgt keine Warmwas- serbereitung. Nur wenn sich alle Aktoren im Automatikbetrieb („Auto“) befinden, ist der Vitotrans 353 betriebsbereit.
  • Seite 14: Was Ist Zu Tun

    „Handbetrieb“ wird angezeigt und Tastenkreuz blinkt grün Ursache Behebung Für ein oder mehrere Aktoren wurde „Handbetrieb“ Im „Handbetrieb“ ist keine normale Betriebsweise des eingestellt. Vitotrans 353 möglich. Deshalb müssen alle Aktoren auf „Auto“ (Automatik) umgestellt werden. Gehen Sie wie auf Seite 13 beschrieben vor.
  • Seite 15: Anhang

    Anhang Hinweise zu den Menüstrukturen Die folgenden Menüstrukturen sind idealisiert darge- Die in Ihrer Regelung angezeigten Menüpunkte, sind stellt. Die Menüstrukturen enthalten alle möglichen abhängig von den angeschlossenen Geräten und vor- Menüpunkte der Einzelregelung, Master-Regelung und genommenen Einstellungen. Slave-Regelung. Menüstruktur Einzelregelung Status Zirkulation Mess- / Bilanzwerte...
  • Seite 16: Menüstruktur Master-Regelung Kaskade

    Anhang Menüstruktur Master-Regelung Kaskade Status Zirkulation Mess- / Bilanzwerte Kaskade Therm.+Anford. Warmwasser Anforderung Zirkulation Dauer Desinfektion Thermisch RL-Einschichtg. Zirk.Sensor Fehlerrelais Meldungen Service Zirk.vol Kaskade Zirk.-Drehz. Reglertyp T-Zirk.leitg. Δ Abgleich Kaskade Zirk.vol. Anzahl Slaves Zirk.vol. speich... Schwelle Ein T-Zirk Ein Schwelle Aus T Aus Δ...
  • Seite 17: Menüstruktur Slave-Regelung Kaskade

    Anleitung beschrieben sind, nur von Ihrem Fachbetrieb geändert werden. Entsorgungshinweise Entsorgung der Verpackung Die Entsorgung der Verpackung Ihres Viessmann Pro- DE: Die Verpackungsabfälle werden gemäß den dukts übernimmt Ihr Heizungsfachbetrieb. gesetzlichen Festlegungen über zertifizierte Ent- sorgungsfachbetriebe der Verwertung zugeführt.
  • Seite 18: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abfragen...............9 Notbetrieb..............13 Automatikbetrieb............13 Piktos................5 Bedienelemente............5 Programm Bedienknöpfe............... 5 – Zeit................ 5, 7 Bedienung..............5 Beleuchtung..............5 Bestimmungsgemäße Verwendung......4 Statusmeldungen Betriebsstunden............8 – anzeigen..............11 Betriebszustände Störung...............12 – anzeigen..............9 Symbole............... 5 Displaybeleuchtung............5 Tasten................5 Displaybeleuchtung blinkt.......... 14 Tasten blinken............
  • Seite 20: Ihr Ansprechpartner

    Ihr Ansprechpartner Für Rückfragen oder Wartungs- und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z.B. unter www.viessmann.de im Inter- net. Viessmann Werke GmbH & Co. KG D-35107 Allendorf...
