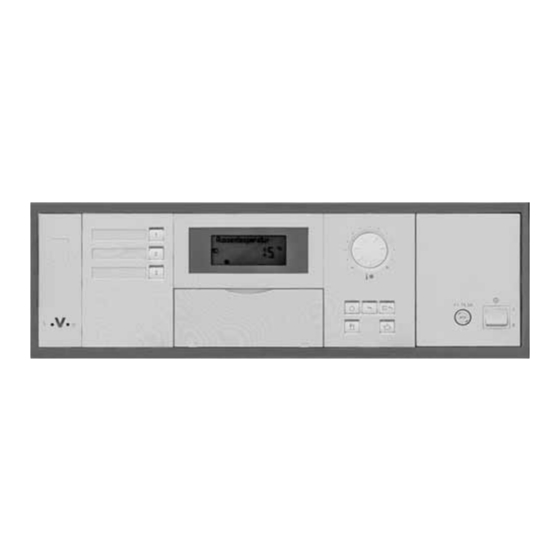

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitotronic 050 Typ HK3W und HK3S Witterungsgeführte, digitale Heizkreisregelungen VITOTRONIC 050 Vitotronic 050, Typ HK3W Vitotronic 050, Typ HK3S 5581 395 7/2001 Ablagehinweis: Servicemappe...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte aus zuschließen. Bei Gasgeruch Arbeiten am Gerät Bedingungen an den Aufstellraum H Nicht rauchen! Offenes Feuer und Montage, Erstinbetriebnahme, War H Keine Luftverunreinigungen durch Funkenbildung verhindern (z.B. - Seite 3 Inhalt Seite Wichtige Hinweise Zuerst informieren Für Ihre Sicherheit ..................Kurzanleitung Sofort bedienen Wo Sie bedienen...
-
Seite 4: Sofort Bedienen
Sofort bedienen Wo Sie bedienen Alle Einstellungen für die Heizkreise können Sie zentral an der Rege lung und der dort eingebauten Bedieneinheit vornehmen. Falls Fernbedienungen vorhanden sind, können Sie die Einstellungen auch an den Fernbedienungen vornehmen. Bedienungsanleitung der Fernbedienung Beachten Sie auch das Kapitel Besondere Anzeigen in dieser Anleitung. -
Seite 5: Inhaltsverzeichnis
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Heizkreisauswahl (Seite 7) Anzeigefenster Klappe der Bedieneinheit Normale Raumtemperatur (Seite 8) Betriebsprogramme (Seite 7) Sparbetrieb (Seite 11) Partybetrieb (Seite 10) Nur bei Vitotronic 050, Typ HK3W Netzschalter (Seite 12) Sicherung Betriebsanzeige (grün) (Seite 12) Störungsanzeige (rot) (Seite 27) Bedienelemente bei geöffneter Klappe der Bedieneinheit... -
Seite 6: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente (Fortsetzung) Weitere Symbole im Anzeige Kontrasteinstellung im Anzeige Blinkende Werte Im Anzeigefenster blinkende fenster fenster Angaben weisen darauf hin, dass (erscheinen nicht ständig, son Klappe der Bedieneinheit öffnen Änderungen vorgenommen wer dern abhängig von der Anlagen und d drücken, gleichzeitig mit den können. -
Seite 7: Heizkreisauswahl
Sofort bedienen Heizkreisauswahl vor jeder Einstellung und Abfrage Bei nur einem angeschlossenen Heizkreis können Sie sofort mit allen Einstellungen beginnen. Bei Heizungsanlagen mit zwei oder drei Heizkreisen wählen Sie vor Beginn jeder Einstellung und Abfrage den zu bedienenden Heizkreis aus. Die Heizkreise sind individuell von Ihrem Heizungsfachmann beschrif tet worden. -
Seite 8: Raumtemperatur Ändern
Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbehei zung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß dem eingestellten Zeitprogramm (siehe Seite 13). Die gewünschte Raumtemperatur können Sie wie folgt einstellen: Normale Raumtemperatur (Tagtemperatur) ändern Werkseitige Grundeinstellung: Beispiel 20 ºC von 6.00 bis 22.00 Uhr. -
Seite 9: Temperaturen Und Betriebszustände Abfragen
Sofort bedienen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten und vorgenommenen Ein stellungen können Sie momentane Temperaturen und Betriebszu stände abfragen: H Teilnehmer-Nr. In Verbindung mit weiteren Regelungen. H Ferienprogramm Wenn eingegeben. mit Ab und Rückreisetag H Ferienprogramm aktiv Wenn Ferienprogramm von einer Zentralbedieneinheit (siehe Seite 26) aus aktiviert ist. -
Seite 10: Komfortfunktionen Nutzen
Komfortfunktionen nutzen Partybetrieb einstellen Schalten Sie den Partybetrieb ein, wenn Sie kurzzeitig und unabhängig vom eingestellten Betriebs und Zeitprogramm Heizen und Warmwasser (falls Warmwasser-Speicher vorhanden) haben möchten. Partybetrieb aktivieren 1. Klappe der Bedieneinheit öffnen. Beispiel Wenn Sie abends länger als 2. -
Seite 11: Sparbetrieb Aktivieren
Komfortfunktionen nutzen Sparbetrieb aktivieren Sparbetrieb ist nur im Betriebsprogramm rw möglich. Schalten Sie den Sparbetrieb ein, wenn Sie kurzzeitig im Heizbetrieb mit normaler Raumtem peratur besonders energiesparend heizen möchten. Im Sparbetrieb wird die eingestellte Raumtemperatur automatisch abgesenkt. Sparbetrieb aktivieren Beispiel Wenn vorübergehend niemand in 1. -
Seite 12: Ein- Und Ausschalten
Ein und Ausschalten Regelung bzw. Heizkreise in Betrieb nehmen Die erstmalige Inbetriebnahme und Anpassung der Heizkreise an die örtli chen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. 1. Netzspannung einschalten; z.B. an der separaten Sicherung oder einem Hauptschalter. 2. -
Seite 13: Einstellungen
Einstellungen Zeitprogramme Sie können Zeitprogramme für die Raumbeheizung, die Warmwasserberei tung (falls Warmwasser Speicher vorhanden) und die Zirkulationspumpe (falls vorhanden) einstellen. Die Zirkulationspumpe stellt sicher, dass an den Zapfstellen kurzfristig warmes Wasser zur Verfügung steht. Ein Zeitprogramm besteht aus 4 Zeitphasen, d.h. H bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raumtemperatur"... -
Seite 14: Klappe Der Bedieneinheit
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für die Raumbeheizung ändern und abfragen 11. Klappe der Bedieneinheit öffnen. 12. Heizkreisauswahl Taste drücken; die Taste wird beleuchtet. 13. A drücken; im Anzeigefenster Wenn Sie die Einstellungen für das erscheint die Anzeige für Zeitprogramm beenden möchten, Zeitprogramm Heizen. - Seite 15 Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für die Raumbeheizung ändern und abfragen (Fortsetzung) Vorzeitiges Beenden des Einstellvorganges 1. A drücken; die Anzeige wechselt auf Beenden? Ja. 2. d zur Bestätigung drücken; die Grundanzeige erscheint. Zeitphasen abfragen Wie Seite 14 beschrieben vorgehen, ohne jedoch a und b zu betätigen. Zeitphasen im Überblick 1.
-
Seite 16: Zeitprogramm Warmwasser
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen Im Zeitprogramm für die Warmwasserbereitung und die Zirkulationspumpe ist Automatik Betrieb eingestellt, d.h. die Warmwasserbereitung erfolgt parallel zum Zeitprogramm für die Raumbeheizung, beginnt jedoch 30 Minu ten früher. Die Zirkulationspumpe läuft parallel zum Zeitprogramm für die Warmwasserbereitung. - Seite 17 Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen (Fortsetzung) 16. a/b drücken, bis im Anzeige Hinweis! fenster Wenn für einzelne Wochentage H 1-7" erscheint, wenn unterschiedliche Zeitphasen einge Zeitpro. Warmwass. Sie für alle Wochentage stellt sind und Sie möchten wieder gleiche Zeitphasen ein für alle Wochentage gleiche Zeit stellen möchten...
- Seite 18 Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen (Fortsetzung) Vorzeitiges Beenden des Einstellvorganges 1. B drücken; die Anzeige wechselt auf Beenden? Ja. 2. d zur Bestätigung drücken; die Grundanzeige erscheint. Zeitphasen abfragen Wie Seite 16 und 17 beschrieben vorgehen, ohne jedoch a und b zu betätigen.
-
Seite 19: Warmwassertemperatur Ändern
Einstellungen Zeitprogramme (Fortsetzung) Zeitprogramm für Warmwasserbereitung und Zirkulationspumpe ändern und abfragen (Fortsetzung) Einmalige Warmwasserbereitung außerhalb der programmierten Zeitphasen 1. Heizkreisauswahl Taste drücken; die Taste wird beleuchtet. 2. M zweimal im Abstand von 2 bis 3 Sekunden drücken. Warmwassertemperatur ändern 1. Klappe der Bedieneinheit öffnen. Hinweis! Wenn die Warmwasserbereitung 2. -
Seite 20: Energiesparenden Betrieb Für Die Urlaubszeit Einstellen
Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen Wenn Sie in Urlaub fahren und Ihren Heizkreis auf minimalen Energiever brauch einstellen wollen, wählen Sie das Ferienprogramm oder Abschaltbe trieb (siehe Betriebsprogramm wählen auf Seite 7). Ferienprogramm Beispiel Zum Schutz von Zimmerpflanzen H Bei eingestelltem Betriebspro im Winterurlaub und wenn Ihre gramm rw (siehe Seite 7) - Seite 21 Einstellungen Energiesparenden Betrieb für die Urlaubszeit einstellen (Fortsetzung) 1. Klappe der Bedieneinheit öffnen. 2. H drücken; im Anzeigefens Wenn Sie das Ferienprogramm ter erscheint die Anzeige während der Einstellung löschen Ferienprogramm. wollen, erneut H drücken und Löschen ? Ja" mit d bestätigen. 3.
-
Seite 22: Uhrzeit Und Datum Umstellen
Weitere Einstellungen Uhrzeit und Datum umstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geän dert werden. In Verbindung mit einem Funkuhrempfänger (Zubehör) ist die manuelle Einstellung nicht notwendig. 1. Klappe der Bedieneinheit öffnen. 2. D drücken; im Anzeigefens Uhrzeit ter erscheint Uhrzeit. -
Seite 23: Weitere Einstellungen
Weitere Einstellungen Heizverhalten ändern Das Heizverhalten wird von der Außentemperatur und den Einstellungen des Niveaus und der Neigung der Heizkennlinie beeinflußt. Heizkennlinien stellen den Zusammenhang zwischen Außentemperatur und Vorlauftemperatur dar. Vereinfacht: je niedriger die Außentemperatur, desto höher die Vorlauftemperatur. Sie können die Einstellungen ändern, wenn die Raumtemperatur über einen längeren Zeitraum der Heizperiode nicht Ihren Wünschen entspricht. - Seite 24 Weitere Einstellungen Heizverhalten ändern (Fortsetzung) Heizverhalten ändern durch Einstellen der Heizkennlinie 1. Klappe der Bedieneinheit öffnen. 2. Heizkreisauswahl Taste drücken; die Taste wird beleuchtet. 3. I für Neigung Als Einstellhilfe benutzen Sie bitte Neigung bzw. die Tabelle Heizverhalten ändern, für Niveau. wenn ... auf Seite 25.
- Seite 25 Weitere Einstellungen Heizverhalten ändern (Fortsetzung) Heizverhalten ändern, wenn ... Maßnahme Beispiel ... der Wohnraum in der kalten Jah Stellen Sie die Neigung der reszeit zu kalt ist Heizkennlinie auf den Neigung nächsthöheren Wert ... der Wohnraum in der kalten Jah Stellen Sie die Neigung der reszeit zu warm ist Heizkennlinie auf den...
-
Seite 26: Besondere Anzeigen
Was tun, wenn ... Besondere Anzeigen Einstellungen sind nicht an der Rege Beispiel Fernbedienung lung, sondern nur an der Fernbedie Normale Raumtemperatur am nung möglich. Drehknopf ts kann nur an der Fernbedienung eingestellt werden. Anzeige blinkt, wenn Sie eine Taste Beispiel Ohne Funktion gedrückt haben, der keine Funktion... -
Seite 27: Diagnose Und Behebung
Was tun, wenn ... Diagnose und Behebung Liegt eine Störung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. DStörung Sie können selbst anhand einer Abfrage den Störungscode ablesen und ºC diesen dem Heizungsfachbetrieb nennen. 1. - Seite 28 Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Heizkreis kalt bleibt Netzschalter 8 an der Regelung Einschalten ausgeschaltet Netzspannung ausgeschaltet Netzspannung einschalten Sicherung in der Stromkreisvertei Heizungsfachbetrieb benachrich lung (Haussicherung) oder in der tigen Regelung hat ausgelöst Uhrzeit nicht richtig eingestellt...
-
