Viessmann HMU Serviceanleitung

Viessmann HMU Serviceanleitung

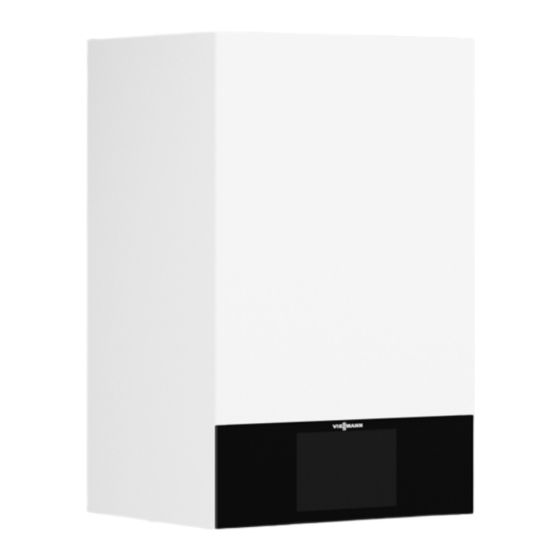

Für vitodens 300-w, 333-f, 343-f
Inhaltsverzeichnis

Werbung

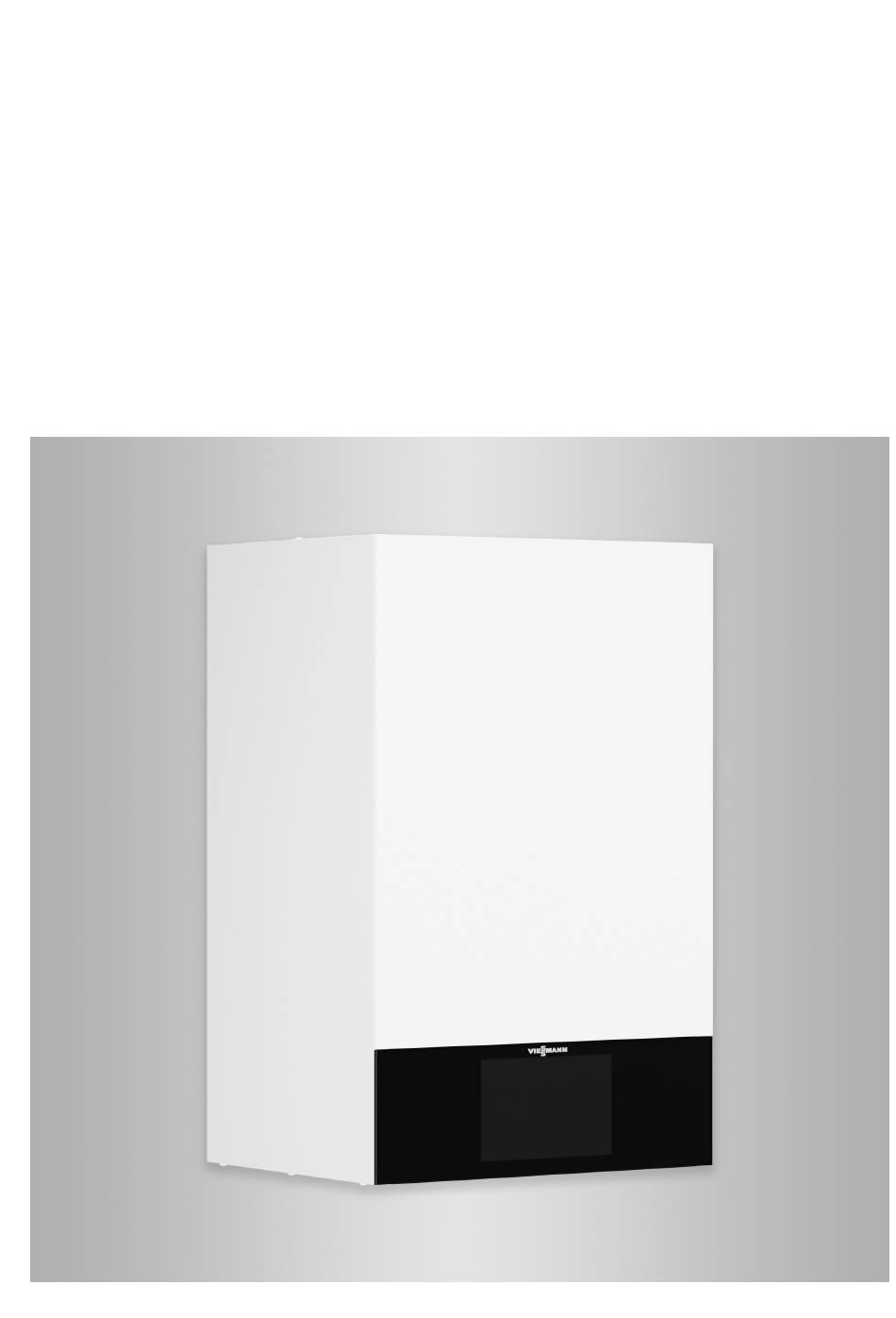

VIESMANN
Serviceanleitung
für die Fachkraft
Regelung HMU
Für Vitodens 300-W, 333-F, 343-F
Regelung HMU
Bitte aufbewahren!
5817262 DE
10/2018

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann HMU

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Regelung HMU Für Vitodens 300-W, 333-F, 343-F Regelung HMU Bitte aufbewahren! 5817262 DE 10/2018...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Gefahr heitstechnischer Funktion gefährdet den siche- Heiße Oberflächen und Medien können Ver- ren Betrieb der Anlage. brennungen oder Verbrühungen zur Folge Defekte Bauteile müssen durch Viessmann Ori- haben. ginalteile ersetzt werden. Gerät vor Wartungs- und Servicearbeiten aus- ■ schalten und abkühlen lassen.
  • Seite 3: Sicherheitshinweise

    Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Änderun- gen und Umbauten können die Sicherheit beein- trächtigen und die Gewährleistung einschrän- ken. Bei Austausch ausschließlich Viessmann Origi- nalteile oder von Viessmann freigegebene Ersatzteile verwenden. Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch...
  • Seite 4 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Gefahr Gleichzeitiger Betrieb des Heizkessels mit Gerä- ten mit Abluftführung ins Freie kann durch Rück- strom von Abgasen lebensbedrohende Vergif- tungen zur Folge haben. Verriegelungsschaltung einbauen oder durch geeignete Maßnahmen für ausreichende Zufuhr von Verbrennungsluft sorgen.
  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Internetzugriff ein- und ausschalten ............Internetverbindung aktivieren ............. ■ Inbetriebnahme mit Service-Software ............ 2. Systemkonfiguration Parameter aufrufen ................(Parameter) Allgemein ....................Heizkessel ..................... 11 Warmwasser ..................13 Heizkreis 1, Heizkreis 2, Heizkreis 3, Heizkreis 4 ........
  • Seite 6 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 7. Technische Daten ........................ 69 8. Entsorgung Endgültige Außerbetriebnahme und Entsorgung ........70 9. Bescheinigungen Konformitätserklärung ................71 10. Stichwortverzeichnis ........................ 72...
  • Seite 7: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- DE: Nutzen Sie das von Viessmann organisierte Ent- gungen der Verwertung zuführen. sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 8: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Die gewerbliche oder industrielle Verwendung zu Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- einem anderen Zweck als zur Gebäudeheizung oder nung (z. B. durch Öffnen des Geräts durch den Anla- Trinkwassererwärmung gilt als nicht bestimmungsge- genbetreiber) ist untersagt und führt zum Haftungsaus- mäß.
  • Seite 9: Systemkonfiguration

    Systemkonfiguration (Parameter) Parameter aufrufen Die Parameter sind in Gruppen eingeteilt: 2. „Service“ ■ – „Allgemein“ – „Heizkessel“ 3. Passwort „viservice“ eingeben. – „Warmwasser“ – „Heizkreis 1/2/3/4“ 4. „Systemkonfiguration“ „Solar“ – Heizungsanlagen mit einem Heizkreis ohne Mischer 5. Gruppe auswählen. ■ und einem oder zwei Heizkreisen mit Mischer: Der Heizkreis ohne Mischer wird im Folgenden mit , um Parameter auszuwählen.
  • Seite 10: "Tag Der Umstellung Von Winter- Auf Sommerzeit" Einstellung

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 897.0 „Estrichtrocknung“ Einstellung Erläuterungen Nicht aktiv Estrichtrocknung nach wählbaren Temperatur-Zeit- Profilen einstellbar Nicht einstellen Siehe Kapitel „Funktionsbeschreibung“ Diagramm 1 Diagramm 2 Diagramm 3 Diagramm 4 Diagramm 5 Diagramm 6 912.0 „Automatische Sommer-/Winterzeitumstellung“ Einstellung Erläuterungen Automatische Umstellung ausgeschaltet Automatische Umstellung eingeschaltet 912.1 „Tag der Umstellung von Winter- auf Sommerzeit“...
  • Seite 11: Heizkessel

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 1098.3 „Brennwert“ Einstellung Erläuterungen Wert ist in der Abrechnung des Gasversorgers aufge- führt. Wird für die Angaben im Energiecockpit verwen- det. 3 bis 15 Brennwert einstellbar von 3 bis 15 in Schritten von 0.05 1139.0 „Außentemperaturgrenze für Aufhebung des reduzierten Raumtemperatur-Sollwerts“ Einstellung Erläuterungen Temperaturgrenze für Aufhebung des reduzierten Be-...
  • Seite 12: "Zeitintervall Bis Zur Nächsten Wartung" Einstellung

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 522.3 „Zeitintervall bis zur nächsten Wartung“ Einstellung Erläuterungen Zeitintervall bis zur nächsten Wartung Kein Zeitintervall Kein Zeitintervall eingestellt 3 Monate 6 Monate 12 Monate 18 Monate 24 Monate 1411.0 „Wartungsmeldungen zurücksetzen“ Einstellung Erläuterungen Wartungsmeldungen zurücksetzen, wenn Wartung durchgeführt wurde.
  • Seite 13: Warmwasser

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 1432.2 „Betriebsweise der internen Umwälzpumpe“ Einstellung Erläuterungen Funktion nicht aktiv Interne Umwälzpumpe wird mit konstantem Differenz- druck betrieben..mbar/(l/h) 1 bis 20 Interne Umwälzpumpe wird mit ansteigendem Diffe- renzdruck betrieben. p einstellbar von 1 bis 20 mbar Δ...
  • Seite 14: Heizkreis 1, Heizkreis 2, Heizkreis 3, Heizkreis 4

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 1085.0 „Speicherbeheizung: Einschaltpunkt Sollwert“ Einstellung Erläuterungen Einschaltpunkt zur Trinkwassererwärmung unter Trinkwassertemperatur-Sollwert - 2,5 K Auslieferungszustand Einschaltpunkt - 2,5 K unter Trinkwassertemperatur-Sollwert 0 bis 10 Einstellbare Einschaltpunkte: - 2,5 K - 1 K ..: ... K 10: - 10 K Ausschaltpunkt ist unabhängig davon bei +2,5 K über Trinkwassertemperatur-Sollwert.
  • Seite 15: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 1" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 424.4 „Zeitdauer für die Erhöhung des Vorlauftemperatur-Sollwerts Heizkreis 1“ Einstellung Erläuterungen Zeitdauer für die Erhöhung des Vorlauftemperatur- Sollwerts Siehe auch Kapitel „Funktionsbeschreibung“ 60 Min Auslieferungszustand 60 Min 0 bis 120 Temperaturerhöhung einstellbar von 0 bis 120 min 426.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 2“...
  • Seite 16: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 4" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 430.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 4“ Einstellung Erläuterungen Erhöhung des Vorlauftemperatur-Sollwerts beim Über- gang von Betrieb mit reduzierter Raumtemperatur in den Betrieb mit normaler Raumtemperatur oder Kom- fort Raumtemperatur.
  • Seite 17: "Differenztemperatur Heizkreis 2" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 934.5 „Differenztemperatur Heizkreis 2“ Einstellung Erläuterungen Wert, um den die Vorlauftemperatur des Wärmeerzeu- gers min. über der höchsten aktuell benötigten Vor- lauftemperatur des Heizkreises mit Mischer liegen soll. Differenztemperatur im Auslieferungszustand 8 K. 0 bis 20 Differenztemperatur einstellbar von 0 bis 20 K 934.6 „Raumtemperatur-Aufschaltung Heizkreis 2“...
  • Seite 18: "Raumeinflussfaktor Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 935.7 „Raumeinflussfaktor Heizkreis 3“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie). Für den Heizkreis muss Be- trieb mit Raumtemperatur-Aufschaltung eingestellt sein.
  • Seite 19 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1102.1 „Max. Drehzahl der drehzahlgeregelten Heizkreispumpe im Normalbetrieb Heizkreis 1“ Einstellung Erläuterungen Maximale Drehzahl der internen Umwälzpumpe in % der max. Drehzahl ... % Auslieferungszustand vorgegeben durch gerätespezi- fische Einstellungen 0 bis 100 Maximale Drehzahl einstellbar von 0 bis 100 % 1192.0 „Minimalbegrenzung Vorlauftemperatur Heizkreis 1“...
  • Seite 20 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1194.1 „Maximalbegrenzung Vorlauftemperatur Heizkreis 3“ Einstellung Erläuterungen Maximalbegrenzung der Vorlauftemperatur des Heiz- kreises 74 °C Maximalbegrenzung im Auslieferungszustand 74 °C 10 bis 100 Maximalbegrenzung einstellbar von 10 bis 100 °C in Schritten von 1 °C (begrenzt durch spezifische Para- meter des Wärmeerzeugers) 1195.0 „Minimalbegrenzung Vorlauftemperatur Heizkreis 4“...
  • Seite 21: Solar

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1397.0 „Heizgrenze: Sparfunktion Außentemperatur Heizkreis 3“ Einstellung Erläuterungen Heizkreispumpenlogik-Funktion (Sommersparschal- tung): Heizkreispumpe schaltet aus, falls Außentem- peratur 1 K größer als der eingestellte Wert. Heiz- kreispumpe schaltet wieder ein, falls Außentempera- tur 1 K kleiner als der eingestellte Wert.
  • Seite 22 20 bis 200 Kollektormaximaltemperatur einstellbar von 20 bis 200 °C in Schritten von 1 °C 1127.0 „Frostschutzfunktion für Solarkreis“ Einstellung Erläuterungen Frostschutzfunktion: Nicht aktiv Aktiv Nicht erforderlich bei Viessmann Wärmeträgermedium 1136.2 „Ermittlung Solarertrag“ Einstellung Erläuterungen Ermittlung Solarertrag mit Wärmeträgerme- dium Wasser Ermittlung Solarertrag mit Viessmann Wär- meträgermedium 1394.0 „Trinkwassertemperatur-Sollwert bei Nachheizunterdrückung“...
  • Seite 23: Teilnehmernummern Der Angeschlossenen Erweiterungen

    Systemkonfiguration (Parameter) Solar (Fortsetzung) 1505.0 „Stagnationszeit-Reduzierung“ Einstellung Erläuterungen Temperaturdifferenz für Stagnationszeit-Reduzierung Reduzierung der Drehzahl der Solarkreispumpe zum Schutz von Anlagenkomponenten und Wärmeträger- medium Stagnationszeit-Reduzierung nicht aktiv ... K 1 bis 40 Temperaturdifferenz einstellbar von 1 bis 40 K Teilnehmernummern der angeschlossenen Erweiterungen Alle an der Regelung des Wärmeerzeugers ange- Hinweis schlossenen Erweiterungen müssen eine Teilnehmer-...
  • Seite 24: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: Hinweis Durch Tippen auf zurück zum „Service Haupt- 1. „ “ menü“ 2. „Service“ 3. Passwort „viservice“ eingeben. 4. Mit bestätigen. 5. Gewünschten Menübereich auswählen. Übersicht Service-Menü Service Diagnose Allgemein Heizkreis 1 HK1 Heizkreis 2 HK2 Heizkreis 3 HK3...
  • Seite 25: Servicepasswort Ändern

    4. „Passwörter ändern“. Alle Passwörter in Auslieferungszustand zurücksetzen Auf folgende Schaltflächen tippen: 5. „Passwörter ändern“ 1. Master Passwort beim Technischen Dienst der 6. „Alle Passwörter zurücksetzen“ Viessmann Werke erfragen. 7. Master-Passwort eingeben. 2. „ “ 8. 2-mal bestätigen. 3. „Service“...
  • Seite 26: Ausgänge Prüfen (Aktoren- Und Sensortest)

    Diagnose und Serviceabfragen Ausgänge prüfen (Aktoren- und Sensortest) Hinweis 6. Mit die gewünschte Gruppe auswählen. Beim Start des Aktoren- und Sensortests werden alle Siehe folgende Tabelle. Aktoren zuerst ausgeschaltet bzw. Ventile in Mittelstel- lung gefahren. 7. Gewünschte Aktorfunktion antippen. Es können mehrere Funktionen gleichzeitig aktiviert werden.
  • Seite 27 Diagnose und Serviceabfragen Ausgänge prüfen (Aktoren- und Sensortest) (Fortsetzung) Displayanzeige Erklärung Mischer Heizkreis 2 Ausgang „Mischer auf“ aktiv (Erweiterung Heizkreis mit Mischer) Mischer Heizkreis 2 Stopp Aktuelle Stellung wird gehalten (Erweiterung Heizkreis mit Mischer) Mischer Heizkreis 2 Ausgang „Mischer zu“ aktiv (Erweiterung Heizkreis mit Mischer) Mischer Heizkreis 3 Ausgang „Mischer auf“...
  • Seite 28: Störungsbehebung

    7.00 Uhr erneut und die Störmeldeeinrichtung wird 32 - 47 Speichermodul, Erweiterungen EM-M2, wieder eingeschaltet. EM-S2 48 - 63 Vitotrol 200-E Quittierte Störungsmeldung aufrufen Komponenten CAN BUS-Teilnehmer Regelung HMU Auf folgende Schaltflächen tippen: 50 Feuerungsautomat 58 RF-Modul 1. „ “ 59 Bedienteil HMI 60 Gebläseeinheit...
  • Seite 29: Störungsmeldungen

    Störungsbehebung Störungsanzeige am Bedienteil (Fortsetzung) „Störungen“, um die gespeicherten Störungs- 6. Falls die Liste gelöscht werden soll, auf tippen. ■ meldungen aufzurufen. ■ „Wartungen“, um die gespeicherten Wartungs- zur Bestätigung. meldungen aufzurufen. P.1 Wartung nach Zeitintervall steht an P.4 Heizwasser nachfüllen P.8 Wartung nach Brennerbetriebsstunden steht ■...
  • Seite 30 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.28 Keine Warmwasserbereitung Kurzschluss Speichertem- Speichertemperatursensor oben peratursensor oben prüfen (siehe Seite 54) F.29 Regelt ohne Vorlauftempera- Unterbrechung Sensor Sensor hydraulische Weiche prü- tursensor hydraulische Wei- hydraulische Weiche fen.
  • Seite 31 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.64 Brenner auf Störung Flammenverlust in der Gasversorgung (Gasdruck und Stabilisierungs- oder Gasströmungswächter) prüfen. Betriebsphase. Abgas-/Zuluftanlage auf Abgasre- zirkulation prüfen. Ionisationselektrode prüfen (ggf. austauschen): Abstand zum Flammkörper (sie- ■...
  • Seite 32 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.67 Brenner auf Störung Ionisationsstrom nicht im Gasversorgung (Gasdruck und gültigen Bereich Gasströmungswächter) prüfen, Gaskombiregler und Verbindungs- leitung prüfen. Ionisationselektrode prüfen: Abstand zum Flammkörper ■ Verschmutzung der Elektrode ■...
  • Seite 33 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.73 Brenner auf Störung Interner Kommunikations- Zündelektroden und Verbindungs- fehler Feuerungsautomat leitungen prüfen. Ionisationselektrode und Verbin- dungsleitung prüfen. Brenner entriegeln. F.74 Brenner blockiert. Anlagendruck zu niedrig Wasser nachfüllen. Kesselkreispumpe aus.
  • Seite 34 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.103 Kommunikationsfehler wird Update aktiv oder keine Warten, bis Update abgeschlossen angezeigt und Display er- Spannungsversorgung ist. Leitungen und Steckverbindun- scheint rot oder Unterbrechung CAN- gen prüfen, ggf. Leiterplatte tau- BUS oder Abschluss- schen.
  • Seite 35 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.346 Brenner auf Störung Kalibrierungsfehler Ionisa- Anlage auf Kondenswasserstau ■ tionsstrom prüfen. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau des Brenners abbauen. Kondenswasserstau beseitigen. Brenner entriegeln. Gasanschlussdruck prüfen.
  • Seite 36 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.352 Brenner auf Störung Geräteinterner CO-Grenz- Gesamten Abgasweg prüfen auf: wert überschritten Abgasrezirkulation ■ Undichtheit ■ Abgasstau hervorgerufen durch ■ Wassersack (bei zu geringem Gefälle des Abgassystems) Verengung ■...
  • Seite 37 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.357 Brenner auf Störung Unzureichende Gasver- Gasruhedruck und Gasfließdruck sorgung messen. Bauseitige Gasleitung und Gasströmungswächter auf kor- rekte Dimensionierung prüfen. Hinweis Falls der Hausdruckregler undicht ist, kann bei Brennerstillstand ein ansteigender Druck beobachtet werden.
  • Seite 38 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.362 Brenner auf Störung Flammensignal ist bei Anlage auf Kondenswasserstau Brennerstart bereits vor- prüfen. handen. Hinweis Wasserschäden vermeiden. Geblä- seeinheit vor Ausbau des Brenners abbauen. Regelung mit geeigne- tem Material abdecken.
  • Seite 39 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.367 Brenner auf Störung Feuerungsautomat schal- Zündelektroden und Verbindungs- tet Spannungsversorgung leitungen prüfen. zum Brennstoffventil nicht Ionisationselektrode und Verbin- aus. dungsleitung prüfen. Brenner entriegeln. F.368 Brenner blockiert Fehler Gasdruckwächter. Gasversorgung (Gasdruck) prü- ■...
  • Seite 40 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.372 Brenner auf Störung Wiederholter Flammen- Ionisationselektrode und Verbin- verlust während der Kalib- dungsleitung prüfen. Steckverbin- rierung dungen auf Wackelkontakte prü- fen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Anlage auf Kondenswasserstau prüfen.
  • Seite 41 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.374 Brenner auf Störung Stabilisierungsbedingun- Ionisationselektrode und Verbin- gen für Vorkalibrierung dungsleitung prüfen. Steckverbin- nicht erreicht dungen auf Wackelkontakte prü- fen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Anlage auf Kondenswasserstau prüfen.
  • Seite 42 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.375 Brenner auf Störung Kalibrierung nicht erfolg- Ionisationselektrode und Verbin- reich. Mindestwert oder dungsleitung prüfen. Steckverbin- Abbruchkriterium nicht er- dungen auf Wackelkontakte prü- reicht. fen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen.
  • Seite 43 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.376 Brenner auf Störung Fehler Werkseinstellungs- Ionisationselektrode und Verbin- grenzen oder Differenz dungsleitung prüfen. Steckverbin- zum Vorgängerwert zu dungen auf Wackelkontakte prü- hoch fen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen.
  • Seite 44 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.377 Brenner auf Störung Stabilisierungsbedingun- Ionisationselektrode und Verbin- gen für Nachkalibrierung dungsleitung prüfen. Steckverbin- nicht erreicht dungen auf Wackelkontakte prü- fen. Abgassystem prüfen, ggf. Abgas- rezirkulation beseitigen. Anlage auf Kondenswasserstau prüfen.
  • Seite 45 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.379 Brenner auf Störung Flammensignal ist bei Gasversorgung (Gasdruck und ■ Brennerstart nicht vorhan- Gasströmungswächter) prüfen. den oder zu gering. Gaskombiregler prüfen. ■ Anlage auf Kondenswasserstau ■ prüfen. Hinweis Um Wasserschäden zu vermei- den Gebläseeinheit vor Ausbau...
  • Seite 46 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.383 Brenner auf Störung Hauptgasventil schließt Gaskombiregler prüfen, ggf. aus- nicht. tauschen. Brenner entriegeln. F.384 Brenner auf Störung Modulationsventil schließt Gaskombiregler prüfen, ggf. aus- nicht. tauschen. Brenner entriegeln. F.385 Brenner auf Störung Kurzschluss Signal 1 Ioni-...
  • Seite 47 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.400 Brenner auf Störung Unterbrechung Ionisati- Zündelektroden und Verbindungs- onsspannung Signal 1 leitungen prüfen. Ionisationselektrode und Verbin- dungsleitung prüfen. Brenner entriegeln. F.401 Brenner auf Störung Kurzschluss Ionisations- Zündelektroden und Verbindungs- spannung Signal 2 leitungen prüfen.
  • Seite 48 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.410 Brenner auf Störung Interner Fehler Prozessor Zündelektroden und Verbindungs- leitungen prüfen. Ionisationselektrode und Verbin- dungsleitung prüfen. Brenner entriegeln. F.416 Brenner blockiert Abgastemperatursensor Abgastemperatursensor richtig ein- nicht richtig positioniert bauen.
  • Seite 49 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.446 Brenner auf Störung Abweichung Vorlauftem- Vorlauftemperatursensor des Wär- peratursensor Wärmeer- meerzeugers prüfen. Siehe Sei- zeuger te 54. F.447 Brenner auf Störung Abweichung Signal Ionisa- Ionisationselektrode prüfen. tionsspannung F.448 Brenner auf Störung Abweichung Signal Ionisa-...
  • Seite 50 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.461 Brenner blockiert Rückmeldesignal der Anschluss Abgasklappe an Erwei- Abgasklappe am Eingang terung EM-EA1 (DIO) prüfen. Erweiterung EM-EA1 (DIO) verhindert Brenner- start. F.462 Brenner auf Störung Sicherheitsventil Flüssig- Anschluss Magnetventil an Erwei- gas (Magnetventil) an Er- terung EM-EA1 (DIO) prüfen.
  • Seite 51 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.464 Brenner auf Störung Ionisationsstrom während Ionisationselektrode und Verbin- der Kalibrierung zu nied- dungsleitung prüfen. Steckverbin- rig. Differenz zum Vorgän- dungen auf Wackelkontakte prü- gerwert nicht plausibel. fen. Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z.
  • Seite 52 F.471 Keine Wärmeanforderung Signal Wasserdrucksen- Wasserdrucksensor prüfen. sor nicht vorhanden F.473 Keine Wärmeanforderung Kommunikationsfehler Verbindungsleitung zwischen Feu- Regelung HMU erungsautomat und Regelung HMU prüfen. F.474 Brenner auf Störung Fehler in zeitlicher Pro- Zündelektroden und Verbindungs- grammlaufüberwachung leitungen prüfen. Ionisationselektrode und Verbin- dungsleitung prüfen.
  • Seite 53: Instandsetzung

    Störungsbehebung Störungsmeldungen (Fortsetzung) Störungsnum- Verhalten der Anlage Störungsursache Maßnahme mer im Display F.498 Mischer ohne Funktion Unterbrechung Rücklauf- Rücklauftemperatursensor Heiz- temperatursensor Heiz- kreis 1 anschließen. kreis 1 mit Mischer F.499 Mischer ohne Funktion Unterbrechung Rücklauf- Rücklauftemperatursensor Heiz- temperatursensor Heiz- kreis 2 anschließen. kreis 2 mit Mischer F.500 Mischer ohne Funktion...
  • Seite 54: Temperatursensoren Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren prüfen Temperatursensoren prüfen 2. Widerstand des Sensors messen. Widerstand mit Wert für die aktuelle Temperatur aus folgendem Vorlauftemperatursensor Wärmeerzeugerkreis Diagramm vergleichen. (Doppelsensor) Bei starker Abweichung von der Kennlinie Adern am Sensor abklemmen. Messung direkt am Sen- 1.
  • Seite 55: Netzanschlussleitung Austauschen

    Störungsbehebung Instandsetzung (Fortsetzung) Netzanschlussleitung austauschen Bei Austausch der Netzanschlussleitung folgenden Leitungstyp verwenden: H05V2V2-F 3 G 1,5 mm Anschluss siehe Seite 64. Sicherung prüfen Abb. 2 1. Netzschalter ausschalten. 5. Sicherung F1 prüfen (siehe Anschluss- und Ver- drahtungsschema). 2. Je nach Anordnung: Bedienteil in Wartungsposition bringen.
  • Seite 56: Funktionsbeschreibung

    Funktionsbeschreibung Regelung Regelungsfunktionen Heizbetrieb Durch die Regelung wird für den Wärmeerzeuger ein Die Vorlauftemperatur wird durch den elektronischen Vorlauftemperatur-Sollwert ermittelt in Abhängigkeit Temperaturwächter im Feuerungsautomaten begrenzt. von der Außentemperatur oder Raumtemperatur und von Neigung/Niveau der Heizkennlinie. Der ermittelte Vorlauftemperatur-Sollwert wird zum Feuerungsautomaten übertragen.
  • Seite 57 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Hinweis Falls in der Heizungsanlage Heizkreise mit Mischer vorhanden sind, ist die Vorlauftemperatur des Wärme- erzeugers um eine eingestellte Differenztemperatur (Auslieferungszustand 8 K) höher als die Vorlauftem- peratur für die Heizkreise mit Mischer. Die Differenztemperatur ist über folgende Parameter einstellbar: ■...
  • Seite 58: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Reduzierte Raumtemperatur Neigung und Niveau ändern Für jeden Heizkreis getrennt einstellbar. Abb. 5 Beispiel 2: Änderung des reduzierten Raum- temperatur-Sollwerts von 5 °C auf 14 °C Vorlauftemperatur in °C Außentemperatur in °C Außentemperatur in °C Abb. 6 Raumtemperatur-Sollwert in °C Heizkreispumpe „Aus“...
  • Seite 59 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil 2 (ZV Parkett- und Fußbodentechnik) Tage Abb. 8 Temperaturprofil 3 Tage Abb. 9 Temperaturprofil 4 Tage Abb. 10 Temperaturprofil 5 Tage Abb. 11 Temperaturprofil 6 Tage Abb. 12 Endet nach 21 Tagen...
  • Seite 60: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Parame- von der Außentemperatur automatisch angehoben tern 1395.0, 1396.0, 1397.0, 1398.0 einstellbar. werden.
  • Seite 61: Vitodens 300-W

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel Uhrzeit Abb. 14 Beginn des Betriebs mit normaler Raumtemperatur Vorlauftemperatur-Sollwert entsprechend Parame- oder Komfort Raumtemperatur ter 424.3 Vorlauftemperatur-Sollwert entsprechend einge- Zeitdauer des Betriebs mit erhöhtem Vorlauftem- stellter Heizkennlinie peratur-Sollwert entsprechend Parameter 424.4: 60 min Vitodens 300-W Warmwasserbereitung Falls die Speichertemperatur 2,5 K unter dem Spei- Der Kesselwassertemperatur-Sollwert liegt im Auslie-...
  • Seite 62: Nachheizung Während Zapfvorgang

    Funktionsbeschreibung Vitodens 333-F (Fortsetzung) Nachheizung während Zapfvorgang Während eines Zapfvorganges tritt Kaltwasser im Über den Auslauftemperatursensor wird das Trinkwas- unteren Bereich in den Ladespeicher ein. ser auf die vorgegebene Temperatur geregelt. Wenn die Temperatur am Speichertemperatursensor Nach Beenden des Zapfvorganges wird der Ladespei- unter den vorgegebenen Sollwert sinkt, wird die Hei- cher weiter aufgeheizt, bis am Speichertemperatursen- zungs-Umwälzpumpe eingeschaltet und das 3-Wege-...
  • Seite 63: Solare Trinkwassererwärmung

    2 h): Parameter 1136.3 ist im Auslieferungszustand auf > Der Speicher-Wassererwärmer wird erst vom Heiz- Wert 1 (Betrieb mit Viessmann Wärmeträgermedium) kessel beheizt, wenn der 3. Trinkwassertemperatur- eingestellt. Sollwert nicht durch die Solaranlage erreicht wird. Der 3. Trinkwassertemperatur-Sollwert wird in Para- Kollektor-Frostschutzfunktion meter 1394.0 in Gruppe „Solar“...
  • Seite 64: Regelung Vitodens 300-W

    Anschluss- und Verdrahtungsschema Regelung Vitodens 300-W Abb. 15 A1 Regelung Gas-Brennwertmodul Eingang 230 V potenzialfrei und Ausgang 230 V A2 Bedienmodul Ausgang Netzspannung A3 Schaltnetzteil P1 Parametrierbarer Ausgang 230 V für: X... Elektrische Schnittstellen sÖ Umwälzpumpe für Heizkreis ohne Mischer Außentemperatursensor Umwälzpumpe zur Speicherbeheizung Speichertemperatursensor...
  • Seite 65: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Regelung Vitodens 333-F Abb. 16 A1 Regelung Gas-Brennwertmodul PlusBus A2 Bedienmodul CAN-BUS A3 Schaltnetzteil Eingang 230 V potenzialfrei und Ausgang 230 V X... Elektrische Schnittstellen Ausgang Netzspannung Außentemperatursensor P1 Speicherladepumpe Speichertemperatursensor Zum Feuerungsautomaten Netzanschluss Zum Feuerungsautomaten fÖ...
  • Seite 66: Regelung Vitodens 343-F

    Anschluss- und Verdrahtungsschema Regelung Vitodens 343-F Abb. 17 A1 Regelung Gas-Brennwertmodul CAN-BUS A2 Bedienmodul Eingang 230 V potenzialfrei und Ausgang 230 V A3 Schaltnetzteil Ausgang Netzspannung X... Elektrische Schnittstellen P1 Speicherladepumpe Außentemperatursensor Zum Feuerungsautomaten Speichertemperatursensor Zur Erweiterung EM-S1 Kollektortemperatursensor Zum Feuerungsautomaten &...
  • Seite 67: Feuerungsautomat

    Anschluss- und Verdrahtungsschema Feuerungsautomat Abb. 18 PWM Steuersignal Netzanschluss fÖ X... Elektrische Schnittstellen Zündeinheit § A/B Vorlauftemperatursensor 1 und 2 Gebläsemotor a-Ö Auslauftemperatursensor A Ansteuerung Gebläsemotor a-Ö Ionisationselektrode Wasserdrucksensor Abgastemperatursensor A Wasserdrucksensor sÖ Kesselkreispumpe Feuerungsautomat 3-Wege-Umschaltventil Regelung (Stecker dÖ Volumenstromsensor Regelung (Stecker X4) Gasmagnetventil...
  • Seite 68: Erweiterung Em-S1 (Nur Bei Vitodens 343-F)

    Anschluss- und Verdrahtungsschema Erweiterung EM-S1 (nur bei Vitodens 343-F) Abb. 19 A1 Leiterplatte Erweiterung EM-S1 F1 Sicherung A2 Elektronik S1 Drehschalter Stecker 230 V~ Kollektortemperatursensor & Solarkreispumpe (bauseits) Anschluss am außenliegenden Stecker des Ohne Funktion Vitodens 343-F Netzanschluss 230 V/50 Hz Ohne Funktion fÖ...
  • Seite 69: Technische Daten

    Technische Daten Technische Daten Nennspannung 230 V~ Nennfrequenz 50 Hz Nennstrom Leistungsaufnahme Schutzklasse Schutzart IP20D gemäß EN 60529 durch Aufbau/ Einbau gewährleisten Zulässige Umgebungstemperatur Betrieb 0 bis +40 °C ■ Lagerung und Transport 20 °C bis +65 °C – ■ RF-Modul (eingebaut) Frequenz 2,4 GHz...
  • Seite 70: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden.
  • Seite 71: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformität wurde mit der CE-Kennzeichnung nachgewiesen.
  • Seite 72: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abgastemperatursensor..........54 Parameter..............9 Anhebung der reduzierten Raumtemperatur....60 – Aktivierung Verbrühschutz........13 Anschluss-Schemen........64, 65, 66 – Anzeigekorrektur Außentemperatur......9 Aufheizzeit..............60 – Ausschalttemperaturdifferenz Solarkreispumpe..22 Außentemperatursensor..........54 – Außentemperaturgrenze......... 11 – Automatische Sommer-/Winterzeitumstellung..10 – Betriebsweise Umwälzpumpe......... 13 Befüllfunktion..............56 –...
  • Seite 73 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Schalter S1..............23 Unterdrückung Nachbeheizung........63 Schaltplan............64, 65, 66 Service-Menü – aufrufen..............24 Verkürzung der Aufheizzeit........60 – verlassen..............24 Verringerung der Aufheizleistung....... 60 Service-Software............8 Vorlauftemperatursensor..........54 Sicherung..............55 Solarernte..............63 Solarertrag..............63 Wärmebilanzierung............ 63 Solare Trinkwassererwärmung........63 Sommersparschaltung......... 20, 21 Speichertemperatursensor.........54 Zusatzaufheizung Trinkwasser......61, 62 Stagnationszeit-Reduzierung........
  • Seite 76 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
