Bedienungsanleitung
für den Anlagenbetreiber
Calotronic 150
Wärmebedarfsgeführte, digitale Kesselkreisregelung mit Fuzzy Logik
CALOTRONIC 150
5581 430
4/2002
Ablagehinweis: Servicemappe

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann CALOTRONIC 150

  • Seite 1 Bedienungsanleitung für den Anlagenbetreiber Calotronic 150 Wärmebedarfsgeführte, digitale Kesselkreisregelung mit Fuzzy Logik CALOTRONIC 150 5581 430 4/2002 Ablagehinweis: Servicemappe...
  • Seite 2: Zuerst Informieren

    Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bei Gefahr Arbeiten am Gerät Bedingungen an den Aufstellraum H Sofort Anlage spannungsfrei Montage, Erstinbetriebnahme, H Keine Luftverunreinigungen durch schalten, z. B. an der separaten Inspektion, Wartung und Instand Halogenkohlenwasserstoffe (z.
  • Seite 3: Wichtige Hinweise

    Inhalt Seite Wichtige Hinweise Zuerst informieren Für Ihre Sicherheit ..................Fertigstellungsanzeige .
  • Seite 4: Sofort Bedienen

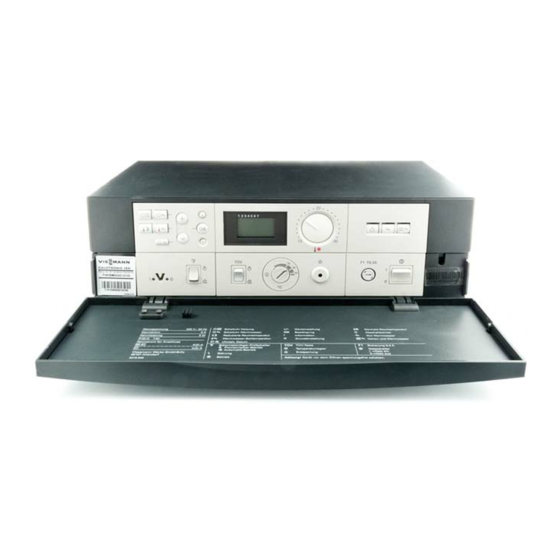

    Sofort bedienen Wo Sie bedienen Alle Einstellungen an Ihrer Heizungsanlage können Sie zentral an der Regelung vornehmen. In Verbindung mit einer Fernbedienung Vitotrol 200 können Sie einige Einstellungen auch an der Fernbedienung vornehmen. Bedienungsanleitung Fernbedienung Vitotrol 200 Die Regelung befindet sich hinter der Abdeckklappe.
  • Seite 5: Inhaltsverzeichnis

    Sofort bedienen Übersicht der Bedien und Anzeigeelemente Reduzierte Raumtemperatur (Seite 7) Zeitprogramm Raumbeheizung (Seite 10) Zeitprogramm Warmwasser bereitung (Seite 12) Warmwassertemperatur (Seite 13) Uhrzeit und Datum (Seite 14) Werteinstellung Information (Seite 8) Bestätigung Grundeinstellung (Seite unten) Anzeigefenster Normale Raumtemperatur (Seite 7) Betriebsprogramm Wahltasten (Seite 6) Netzschalter (Seite 9)
  • Seite 6: Betriebsprogramm Wählen (Winter, Sommer)

    Sofort bedienen Betriebsprogramm wählen (Winter, Sommer) Betriebsprogramm mit den Nach Betätigen der entspre Tasten G, L oder K wählen. chenden Taste wird diese beleuchtet. Heizen und Warmwasser Beispiel H Raumbeheizung mit abwech Winter und Übergangszeiten. selnd normaler und reduzierter Raumtemperatur (Frostschutz) Hinweis! gemäß...
  • Seite 7: Reduzierte Raumtemperatur

    Sofort bedienen Raumtemperatur ändern Im Betriebsprogramm Heizen und Warmwasser erfolgt Raumbeheizung mit abwechselnd normaler Raumtemperatur und reduzierter Raumtemperatur gemäß dem eingestellten Zeitprogramm (siehe Seite 10). Die gewünschte Raumtemperatur können Sie wie folgt einstellen: Normale Raumtemperatur (Tagtemperatur) ändern Werkseitige Grundeinstellung: Beispiel 1 2 3 4 5 6 7 20 ºC von 6.00 bis 22.00 Uhr.
  • Seite 8: Temperaturen Und Betriebszustände Abfragen

    Sofort bedienen Temperaturen und Betriebszustände abfragen Je nach angeschlossenen Komponenten können Sie momentane Temperaturen und Betriebszustände abfragen: Anzeige Bedeutung Hinweise Display ºC Außentemperatur Anzeige nur, wenn 1__12. Außentemperatursensor angeschlossen ist ºC Kesselwassertemperatur 3__65. ºC Warmwassertemperatur Anzeige nur, wenn 5__50. Speichertemperatursensor angeschlossen ist ºC Raumtemperatur Anzeige nur, wenn Vitotrol 200...
  • Seite 9: Ein- Und Ausschalten

    Ein und Ausschalten Heizungsanlage in Betrieb nehmen Die erstmalige Inbetriebnahme und Anpassung der Regelung an die örtlichen und baulichen Gegebenheiten müssen von Ihrem Heizungsfachbetrieb vorgenommen werden. 1. Druck der Heizungsanlage am Manometer A kontrollieren. Steht der Zeiger unterhalb der roten Markierung, ist der Druck der Anlage zu niedrig, dann bitte Wasser nachfüllen oder Ihren Heizungsfachbetrieb benachrich...
  • Seite 10: Einstellungen

    Einstellungen Zeitprogramme einstellen Sie können Zeitprogramme für die Raumbeheizung und die Warmwasser bereitung einstellen. Ein Zeitprogramm besteht aus 4 Zeitphasen, d. h. H bei der Raumbeheizung kann bis zu 4 mal pro Tag zwischen Normaler Raumtemperatur und Reduzierter Raumtemperatur hin und hergeschaltet werden H die Warmwasserbereitung kann bis zu 4 mal am Tag ein und ausgeschaltet werden.
  • Seite 11 Einstellungen Zeitprogramme einstellen (Fortsetzung) Zeitprogramm für die Raumbeheizung ändern und abfragen (Fortsetzung) 4. a/b drücken, bis die gewünschte Zeitphase erscheint. 5. d zur Bestätigung drücken; 1 2 3 4 5 6 7 der Anfangszeitpunkt der gewählten Zeitphase blinkt. 06.:.00 6. a/b drücken, bis gewünschter Anfangszeitpunkt der .A _ Zeitphase erscheint.
  • Seite 12 Einstellungen Zeitprogramme einstellen (Fortsetzung) Zeitprogramm für die Warmwasserbereitung ändern und abfragen 1. B für Zeitprogramm Wenn Sie die Einstellungen für das Warmwasserbereitung Zeitprogramm vorzeitig beenden möchten, erneut Taste B drücken drücken. (siehe Seite 13). 2. a/b drücken, bis im Anzeige fenster H die Pfeile unter allen Wenn für einzelne Wochentage...
  • Seite 13: Warmwassertemperatur

    Einstellungen Zeitprogramme einstellen (Fortsetzung) Zeitprogramm für die Warmwasserbereitung ändern und abfragen (Fortsetzung) Vorzeitiges Beenden des Einstellvorganges Taste B drücken; die Anzeige der Kesselwassertemperatur erscheint. Zeitphasen abfragen Wie Seite 12 beschrieben vorgehen, ohne jedoch a oder b zu betätigen. Zeitphasen löschen 1.
  • Seite 14: Datum Und Uhrzeit Umstellen

    Einstellungen Datum und Uhrzeit umstellen Uhrzeit und Datum sind werkseitig eingestellt und können manuell geändert werden. In Verbindung mit einem Funkuhrempfänger (Zubehör) ist die manuelle Einstellung nicht notwendig. 1. D drücken; im Anzeigefenster 1 2 3 4 5 6 7 blinkt die Uhrzeit.
  • Seite 15: Diagnose Und Behebung

    Was tun, wenn ... Diagnose und Behebung Liegt eine Störung an Ihrer Heizung vor, wird diese im Anzeigefenster und durch Blinken der roten Störungsanzeige (siehe Seite 5) angezeigt. 1. a/b für Anzeige der Störungs Hinweis! 1 2 3 4 5 6 7 codes bei mehreren Wenn die Störung nicht behoben Störungen gleichzeitig.
  • Seite 16: Störungsanzeige (Rot)

    Was tun, wenn ... Diagnose und Behebung (Fortsetzung) Was tun, wenn ... Ursache Behebung ... der Brenner in Betrieb ist, Sie Regelung falsch programmiert bzw. Zeitprogramm für die Warmwasser aber kein warmes Wasser eingestellt bereitung (Seite 12) und Warmwasser erhalten (nur bei Anlagen mit temperatur (Seite 13) prüfen und Warmwasser Speicher) ggf.
  • Seite 17: Instandhaltung/Tipps Zum Energiesparen

    Instandhaltung/Tipps zum Energiesparen Pflege, Inspektion und Wartung Inspektion und Wartung Heizkessel Reinigung Die Inspektion und Wartung einer Jeder Heizkessel muss in bestimm Die Geräte können mit einem handels Heizungsanlage ist durch die ten Zeitabständen gereinigt werden, üblichen Haushaltsreiniger (kein Heizungsanlagen Verordnung und sonst steigt mit zunehmender Ver Scheuermittel) gereinigt werden.
  • Seite 18 H für die Warmwasserbereitung, 12 Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co D 35107 Allendorf...
