KERN FKB-Serie Betriebsanleitung
Tischwaage
Vorschau ausblenden
Andere Handbücher für FKB-Serie:
- Betriebsanleitung (128 Seiten) ,
- Betriebsanleitung (178 Seiten) ,
- Betriebsanleitung (41 Seiten)
Verwandte Anleitungen für KERN FKB-Serie
Inhaltszusammenfassung für KERN FKB-Serie

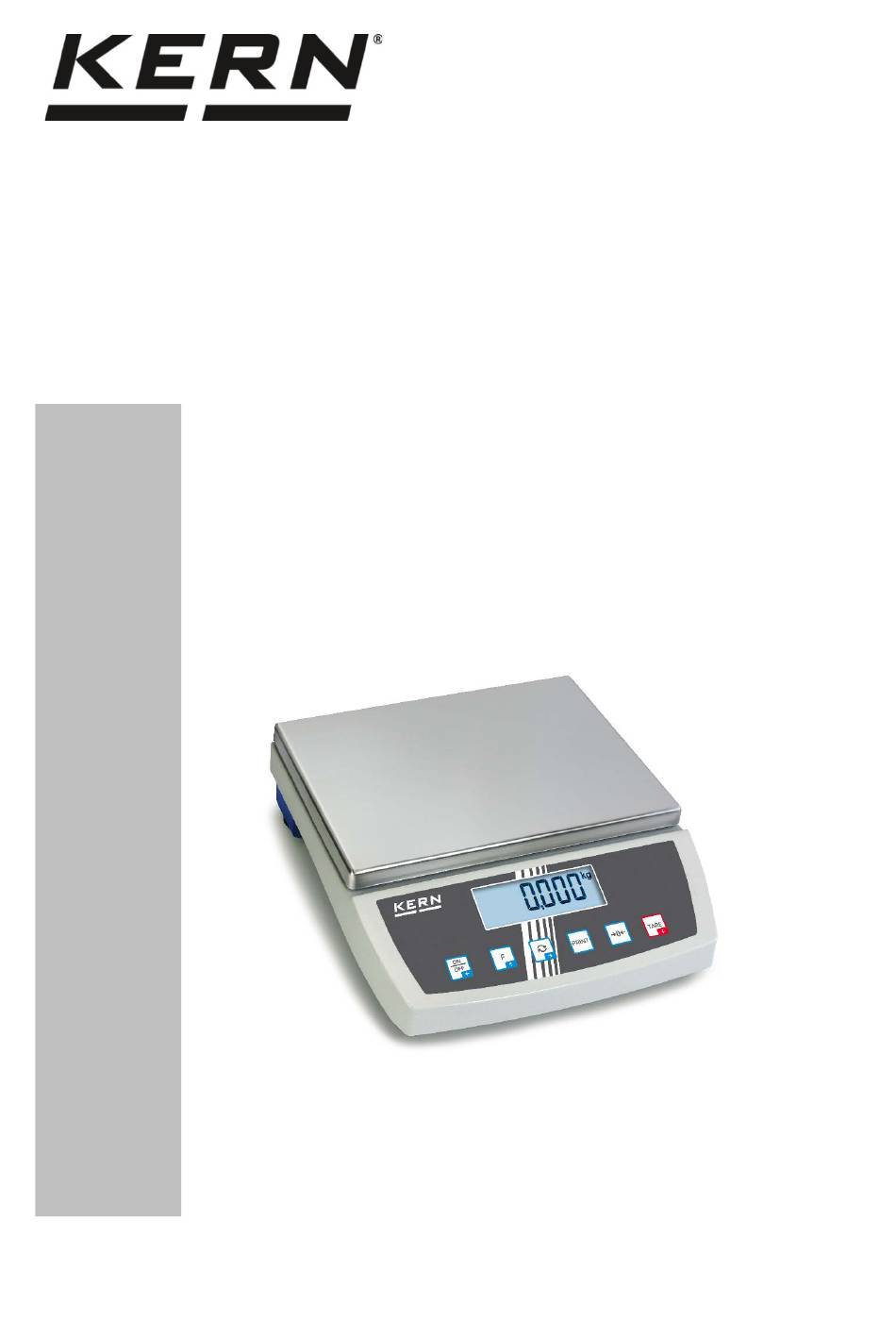

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Tischwaage KERN FKB Version 1.0 2020-05 FKB-BA-d-2010...
-
Seite 2: Inhaltsverzeichnis
KERN FKB Version 1.0 2020-05 Betriebsanleitung Tischwaage Inhalt Technische Daten ....................5 Konformitätserklärung ..................8 Geräteübersicht ....................9 Komponenten ....................9 Bedienungselemente ................... 10 3.2.1 Tastaturübersicht .................. 10 3.2.2 Numerische Eingabe ................11 3.2.3 Anzeigeübersicht .................. 11 Grundlegende Hinweise (Allgemeines) .............. 12 Bestimmungsgemäße Verwendung............. - Seite 3 Anschluss von Peripheriegeräten ..............17 Erstinbetriebnahme ..................17 Justierung ....................17 7.9.1 Externe Justierung <CalExt> ............17 7.9.2 Externe Justierung mit benutzerdefiniertem Justiergewicht ....18 Basisbetrieb ....................... 19 Ein-/Ausschalten..................19 Einfaches Wägen ..................19 Wägen mit Tara ................... 19 8.3.1 Tarieren ....................
- Seite 4 Schnittstellen ....................36 14.1 Schnittstellenkabel (RS232) ..............36 14.2 Drucker anschließen ................37 14.3 KCP-Schnittstellenbefehle ................ 37 Summiermodus < sum > ..............38 14.4 Ausgabe-Funktionen ................38 Datenausgabe nach Drücken der PRINT-Taste < manual > ..39 14.4.1 14.4.2 Kontinuierliche Datenausgabe < cont > ......... 40 Automatische Datenausgabe <...
-
Seite 5: Technische Daten
1 Technische Daten KERN FKB 6K0.02 FKB 8K0.1 FKB 8K0.05 FKB 15K0.5 Artikelnummer / Typ TFKB 6K-5-A TFKB 8K-4-A TFKB 8K-5-A TFKB 15K-4-A Ablesbarkeit (d) 0,02 g 0,1 g 0,05 g 0,5 g Wägebereich (Max) 6.000 g 8.000 g 8.000 g... - Seite 6 KERN FKB 16K0.1 FKB 16K0.05 FKB 30K1 FKB 36K0.1 Artikelnummer / Typ TFKB 16K-4-A TFKB 16K-5-A TFKB 30K-3-A TFKB 36K-4-A Ablesbarkeit (d) 0,1 g 0,05 g 0,0001 kg Wägebereich (Max) 16 000 g 8.000 g 30 000 g 36 kg...
- Seite 7 KERN FKB 36K0.2 FKB 65K1 FKB 65K0.2 Artikelnummer / Typ TFKB 36K-4B-A TFKB 65K-3-A TFKB 65K-4-A Ablesbarkeit (d) 0,0002 kg 0,001 kg 0,0002 kg Wägebereich (max) 36 kg 65 kg 65 kg Tarierbereich (subtraktiv) 36 kg 65 kg 65 kg...
-
Seite 8: Konformitätserklärung
** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) Die Zählteile streuen Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. FKB-BA-d-2010... -
Seite 9: Geräteübersicht
3 Geräteübersicht 3.1 Komponenten Pos. Bezeichnung Wägeplatte Anzeige Tastatur Fußschraube Anschluss Netzadapter Libelle Anschluss Diebstahlsicherung USB-Schnittstelle (Factory option) RS 232-Schnittstelle Ethernet (Factory option) FKB-BA-d-2010... -
Seite 10: Bedienungselemente
3.2 Bedienungselemente 3.2.1 Tastaturübersicht Taste Name Funktion im Funktion im Menü Bedienmodus Ein-/Ausschalten (langer Tastendruck) Menüebene zurück Hinterleuchtung der ON/OFF-Taste Menü verlassen / zurück Anzeige Ein- in den Wägemodus /Ausschalten (kurzer Tastendruck) Tarieren Applikationsmenü aufrufen (langer ... -
Seite 11: Numerische Eingabe
3.2.2 Numerische Eingabe Taste Bezeichnung Funktion Ziffer anwählen Eingabe bestätigen. Die Taste wiederholt für jede Navigationstaste Stelle drücken. Warten bis das numerische Eingabefenster erlischt. Blinkende Ziffer (0 – 9) verringern Navigationstaste Blinkende Ziffer (0 – 9) erhöhen Navigationstaste 3.2.3 Anzeigeübersicht Position... -
Seite 12: Grundlegende Hinweise (Allgemeines)
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 4.3 Gewährleistung Gewährleistung erlischt bei •... -
Seite 13: Prüfmittelüberwachung
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkreditierten DKD- Kalibrierlaboratorium können... -
Seite 14: Auspacken, Aufstellung Und Inbetriebnahme
7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen. Beachten Sie deshalb am Aufstellort folgendes: •... -
Seite 15: Aufbauen, Aufstellen Und Nivellieren
Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ... -
Seite 16: Akkubetrieb (Optional)
7.6 Akkubetrieb (optional) Akku und Ladegerät sind aufeinander abgestimmt. Nur den ACHTUNG mitgelieferten Netzadapter benutzen. Waage während des Ladevorgangs nicht benutzen. Der Akku kann nur durch denselben oder durch einen von Hersteller empfohlen Typ ersetzt werden. Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren. -
Seite 17: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 7.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben. -
Seite 18: Externe Justierung Mit Benutzerdefiniertem Justiergewicht
Navigationstaste -Taste drücken das erste wählbare Justiergewicht wird angezeigt. Mit den Navigationstasten gewünschtes Justiergewicht wählen, s. Kap. 1 „Justierpunkte“ bzw. „Empfohlenes Justiergewicht“. Erforderliches Justiergewicht bereitstellen. Auswahl mit -Taste bestätigen. < Zero >, < Pt ld > gefolgt vom Gewichtswert des aufzulegenden Justiergewichts wird angezeigt. -
Seite 19: Basisbetrieb
8 Basisbetrieb 8.1 Ein-/Ausschalten Einschalten: ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Warten bis die Gewichtsanzeige erscheint, danach ist die Waage wägebereit. Ausschalten: ON/OFF-Taste gedrückt halten bis die Anzeige erlischt 8.2 Einfaches Wägen ... -
Seite 20: Unterflurwägung
• Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen angezeigt. • Zum Löschen des gespeicherten Tarawertes Wägeplatte entlasten und TARE-Taste drücken. • Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen). Die Grenze ist dann erreicht, wenn der Tarierbereich ausgelastet ist. -
Seite 21: Bedienkonzept
9 Bedienkonzept Werkseitig wird die Waage mit verschieden Applikationen (normales Wägen, Kontrollwägen, Zählen) ausgeliefert. Nach dem ersten Einschalten befindet sich die Waage in der Applikation <Wägen>. Im Applikationsmenü (s. Kap.13.2.) können Sie jedoch durch die Auswahl einer Applikation festlegen in welchem Modus die Waage nach dem Einschalten weiterhin arbeiten soll. -
Seite 22: Applikation
10 Applikation <Wägen> Die Durchführung einer einfachen Wägung und Tarierung ist in Kap. 8.2 bzw. 8.3 beschrieben. Weitere spezifische Einstellmöglichkeiten finden Sie in den folgenden Kapiteln. Falls die Applikation <Wägen> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode weig h >, s. Kap. 9 10.1 Applikationsspezifische Einstellungen + Navigation im Applikationsmenü, s. -
Seite 23: Beschreibung Einzelner Funktionen
Time Die Hinterleuchtung der Anzeige wird 10 s nach der eingestellten Zeit ohne Lastwechsel oder Bedienung 30 s automatisch abgeschaltet 1 min 2 min 5 min 30 min mode Autoff Automatische Abschaltfunktion ausgeschaltet Automatische Abschaltfunktion Die Waage wird nach der im Menüpunkt <... -
Seite 24: Bekanntes Taragewicht Numerisch Eingeben
Das eingegebene Taragewicht ist solange gültig, bis ein neues Taragewicht eingegeben wird. Zum Löschen TARE-Taste drücken oder Menüeinstellung <clear> mit TARE-Taste bestätigen. 10.1.2.2 Bekanntes Taragewicht numerisch eingeben < Ptare manuel > Menüeinstellung < Ptare > aufrufen und mit -Taste bestätigen. ... -
Seite 25: Applikation
11 Applikation <Zählen> Falls die Applikation <Zählen> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode count >, s. Kap. 9 11.1 Applikationsspezifische Einstellungen + Navigation im Menü, s. Kap. 13.1 11.1.1 Übersicht TARE-Taste drücken und gedrückt halten bis der erste Menüpunkt <ref> angezeigt wird Ebene 1 Ebene 2... -
Seite 26: Applikation Anwenden
11.2 Applikation anwenden 11.2.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des berechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchgeführt. -
Seite 27: Kontrollzählen
Die Waage ermittelt das durchschnittliche Stückgewicht und zeigt dann die Anzahl der Teile an. Referenzgewicht abnehmen. Ab hier befindet sich die Waage im Stückzähl- Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. 2. Teile zählen ... - Seite 28 Durchführung: 1. Oberen und unteren Grenzwert festlegen: Sicherstellen, dass sich die Waage im Zählmodus befindet. Falls nötig mit der -Taste umschalten TARE-Taste drücken und gedrückt halten bis der erste Menüpunkt <ref> angezeigt wird. -Taste bestätigen. < limit > wird angezeigt. ...
-
Seite 29: Applikation
12 Applikation <Kontrollwägen> Falls die Applikation <Kontrollwägen> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode check >, s. Kap. 9 12.1 Applikationsspezifische Einstellungen + Navigation im Menü, s. Kap. 13.1 12.1.1 Übersicht TARE-Taste drücken und gedrückt halten bis der erste Menüpunkt <ref> angezeigt wird Ebene 1 Ebene 2... - Seite 30 Akustisches Signal: Das akustische Signal ist abhängig von der Menüeinstellung < setup beeper >, s. Kap. 13.3.1. Durchführung: 1. Oberen und unteren Grenzwert festlegen: Sicherstellen, dass sich die Waage im Wägemodus befindet. Falls nötig mit der -Taste umschalten ...
-
Seite 31: Menü
13 Menü 13.1 Navigation im Menü Menü aufrufen: Applikationsmenü Setup Menü TARE-Taste drücken und gedrückt halten TARE- und ON/OFF-Taste gleichzeitig bis der erste Menüpunkt angezeigt wird drücken und gedrückt halten bis der erste Menüpunkt angezeigt wird Parameter wählen und einstellen: Blättern auf einer Ebene Mit den Navigationstasten lassen sich die einzelnen Menüblöcke der Reihe nach anwählen. -
Seite 32: Setup Menu
13.3 Setup Menu Im Setup Menü haben Sie die Möglichkeit mit den Waageneinstellungen das Verhalten der Waage an Ihre Anforderungen (z.B. Umgebungsbedingungen, besondere Wägeprozesse) an zu passen. Diese Einstellungen sind global und unabhängig von der gewählten Applikation. 13.3.1 Übersicht < setup> Ebene 3 Ebene 4 / Beschreibung Ebene 1... - Seite 33 Rs232 baud Kommunikation 1200 Usb-d 2400 4800 9600 14400 19200 38400 57600 115200 128000 256000 7dbits data 8dbits None parity even 1bit stop 2bits none handsh protoc Print intfce Rs232 RS 232 Schnittstelle Datenausgabe USB-d USB Geräteschnittstelle Summiermodus ein-/ ausschalten, s.
- Seite 34 Referenzstückzahl 5 Referenzstückzahl 10 Referenzstückzahl Referenzstückzahl 20 Referenzstückzahl 50 free Frei wählbar, numerische Eingabe s. Kap. 3.2.2 BEEPER keys Akustisches Signal bei Tastendruck Akustisches Signal ein-/ausschalten Check Akustisches Signal aus Slow Langsam Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam Standard...
- Seite 35 mode Autoff Automatische Abschaltfunktion ausgeschaltet Automatische Abschaltfunktion Die Waage wird nach der im Menüpunkt < Time > definierten Zeit Auto ohne Lastwechsel oder Bedienung automatisch ausgeschaltet Automatisches Abschalten nur bei Only0 Nullanzeige 30 s Time Die Waage wird nach der eingestellten 1 min Zeit ohne Lastwechsel oder Bedienung automatisch ausgeschaltet...
-
Seite 36: Schnittstellen
Pin 5: Signal ground (RS232) Pin 6: Low Signal (Ampel “IN4”) Pin 7: Hi Signal (Ampel “IN2”) Pin 8: OK Signal (Ampel “IN1”) Pin 9: Nicht belegt • 8 Datenbit KERN Standard- Einstellung • 1 Stopbit • keine Parität FKB-BA-d-2010... -
Seite 37: Drucker Anschließen
Waage und Drucker ausschalten. Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel (Option) sichergestellt. Waage und Drucker einschalten. Kommunikationsparameter (Baudrate, Bits und Parität) von Waage und Drucker müssen übereinstimmen;... -
Seite 38: Summiermodus
14.4 Ausgabe-Funktionen 14.4.1 Summiermodus < sum > Mit dieser Funktion werden die einzelnen Wägewerte per Tastendruck in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Funktion aktivieren: Im Setup Menü die Menüeinstellung <Print sum> aufrufen und mit - ... -
Seite 39: Datenausgabe Nach Drücken Der Print-Taste
Musterprotokoll (KERN YKB-01N): Menüeinstellung prmode format short Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/ Gesamtsumme 14.4.2 Datenausgabe nach Drücken der PRINT-Taste < manual > Funktion aktivieren: Im Setup Menü die Menüeinstellung <Print PrMode> aufrufen und mit -Taste bestätigen. -
Seite 40: Automatische Datenausgabe
14.4.3 Automatische Datenausgabe < auto> Die Datenausgabe erfolgt automatisch ohne Drücken der PRINT-Taste, sobald die entsprechende Ausgabebedingung erfüllt ist, abhängig von der Einstellung im Menü. Funktion aktivieren und Ausgabebedingung einstellen: Im Setup Menü die Menüeinstellung <Print PrMode> aufrufen und mit ... -
Seite 41: Datenformat
Musterprotokoll (KERN YKB-01N): 14.5 Datenformat Im Setup Menü die Menüeinstellung <Print PrMode> aufrufen und mit -Taste bestätigen. Mit den Navigationstasten die Menüeinstellung < format > wählen und mit -Taste bestätigen. Mit den Navigationstasten gewünschte Einstellung wählen. ... -
Seite 42: Wartung, Instandhaltung, Entsorgung
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 15.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 15.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem... -
Seite 43: Kleine Pannenhilfe
16 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •... -
Seite 44: Batterieverordnung
17 Batterieverordnung Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
