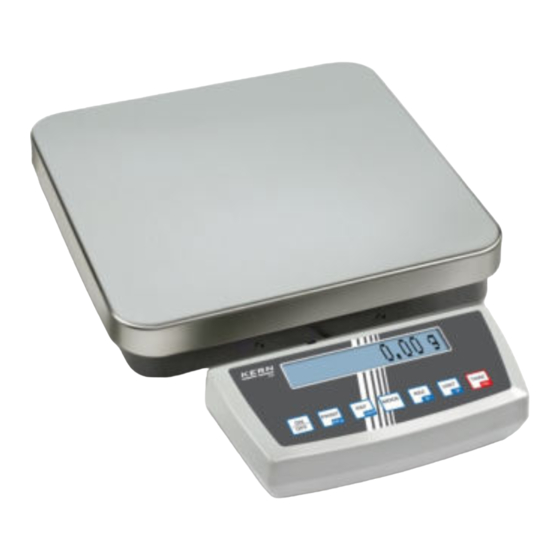

KERN KB Betriebsanleitung
Präzisions-/ kompakt- und plattformwaagen
Vorschau ausblenden
Andere Handbücher für KB:
- Betriebsanleitung (44 Seiten) ,
- Betriebsanleitung (42 Seiten) ,
- Betriebsanleitung (43 Seiten)
Verwandte Anleitungen für KERN KB
Inhaltszusammenfassung für KERN KB
- Seite 1 Betriebsanleitung Präzisions-/ Kompakt- und Plattformwaagen KERN 572 / 573 / KB / DS / FKB Version 7.5 2019-02...
- Seite 2 KERN 572 / 573 / KB / DS / FKB Version 7.5 2019-02 Betriebsanleitung Elektronische Präzisions- und Plattformwaagen Inhaltsverzeichnis MODE – MENÜ ......................4 Technische Daten ...................... 5 KERN 572 ..........................5 KERN 573 ..........................8 KERN KB ..........................9 KERN DS ..........................
- Seite 3 Schnittstelle RS232C ......................33 7.5.1 Beschreibung des Datentransfers ......................34 7.5.2 Numerator .............................. 34 Drucker ..........................34 Unterflurwägung ........................ 35 Wartung, Instandhaltung, Entsorgung ..............36 Reinigen ..........................36 Wartung, Instandhaltung ....................36 Entsorgung ........................36 Kleine Pannenhilfe ....................37 Konformitätserklärung ................... 37 572/573/KB/DS/FKB-BA-d-1975...
- Seite 4 1 MODE – MENÜ Modelle 572 / KB / DS / FKB: WICHTIG: Die geänderten Einstellungen – sowie auch die Justage – müssen mit dem Ausschalten über die ON/OFF-Taste abgespeichert werden. 572/573/KB/DS/FKB-BA-d-1975...
- Seite 5 2 Technische Daten 2.1 KERN 572 KERN 572-30 572-31 572-32 572-33 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (max) 240 g 300 g 420 g 1.600 g Tarierbereich (subtraktiv) 240 g 300 g 420 g 1.600 g...
- Seite 6 Gehäuse (B x T x H) mm 180 x 310 x 90 Vibrationsfilter Wägeplatte, Edelstahl [mm] Ø 150 Ø 150 Ø 150 160 x 200 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 572/573/KB/DS/FKB-BA-d-1975...
- Seite 7 Anwärmzeit Gehäuse (B x T x H) mm 180 x 310 x 90 Vibrationsfilter Wägeplatte, Edelstahl [mm] 160 x 200 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 572/573/KB/DS/FKB-BA-d-1975...
- Seite 8 2.2 KERN 573 KERN 573-34A 573-46A Ablesbarkeit (d) 0,01 g 0,1 g Wägebereich (max) 650 g 6.500 g Tarierbereich (subtraktiv) 650 g 6.500 g Reproduzierbarkeit 0,01 g 0,1 g Linearität ±0,03 g ±0,3 g Kleinstes Stückgewicht 10 mg 100 mg unter Laborbedingungen Kleinstes Stückgewicht...
- Seite 9 2.3 KERN KB KERN KB 120-3N KB 240-3N KB 360-3N KB 600-2 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (max) 120 g 240 g 360 g 650 g Tarierbereich (subtraktiv) 120 g 240 g 360 g...
- Seite 10 KERN KB 1200-2N KB 2000-2N Ablesbarkeit (d) 0,01 g 0,01 g Wägebereich (max) 1.200 g 2.000 g Tarierbereich (subtraktiv) 1200 g 2000 g Reproduzierbarkeit 0,01 g 0,01 g Linearität ±0,03 g ±0,03 g Kleinstes Stückgewicht 10 mg 10 mg unter Laborbedingungen Kleinstes Stückgewicht...
- Seite 11 KERN KB 2400-2N KB 3600-2N KB 6000-1 Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g Wägebereich (max) 2.400 g 3.600 g 6.500 g Tarierbereich (subtraktiv) 2400 g 3600 g 6.500 g Reproduzierbarkeit 0,01 g 0,02 g 0,1g Linearität ±0,03 g ±...
- Seite 12 KERN KB 10000-1N KB 10K0.05N Ablesbarkeit (d) 0,1 g 0,05 g Wägebereich (max) 10.000 g 10.000 g Tarierbereich (subtraktiv) 10.000 g 10.000 g Reproduzierbarkeit 0,1 g 0,05 g Linearität ±0,3 g ±0,15 g Kleinstes Stückgewicht 10 mg 50 mg unter Laborbedingungen Kleinstes Stückgewicht...
- Seite 13 2.4 KERN DS KERN 3K0.01S 5K0.05S 8K0.05 10K0.1S Ablesbarkeit (d) 0,01 g 0,05 g 0,05 g 0,1 g Wägebereich (max) 3.000 g 5.000 g 8.000 g 10.000 g Tarierbereich (subtraktiv) 3.000 g 5.000 g 8.000 g 10.000 g Reproduzierbarkeit 0,02 g...
- Seite 14 Gehäuse (B x T x H) mm 315 x 305 x 70 Vibrationsfilter Wägeplatte, Edelstahl [mm] 315 x 305 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 Akkubetrieb KB-A01N 7,2 V / 2000mAh 572/573/KB/DS/FKB-BA-d-1975...
- Seite 15 Gehäuse (B x T x H) mm 450 x 350 x 115 Vibrationsfilter Wägeplatte, Edelstahl [mm] 450 x 350 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 Akkubetrieb KB-A01N 7,2 V / 2000mAh 572/573/KB/DS/FKB-BA-d-1975...
- Seite 16 Gehäuse (B x T x H) mm 450 x 350 x 115 Vibrationsfilter Wägeplatte, Edelstahl [mm] 450 x 350 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 Akkubetrieb KB-A01N 7,2 V / 2000mAh 572/573/KB/DS/FKB-BA-d-1975...
- Seite 17 2.5 KERN FKB KERN 6K0.02 8K0.05 16K0.05 16K0.1 Ablesbarkeit (d) 0,02 g 0,05 g 0,05 g 0,1 g Wägebereich (max) 6.000 g 8.000 g 16.000 g 16.000 g Tarierbereich (subtraktiv) 6.000 g 8.000 g 16.000 g 16.000 g Reproduzierbarkeit 0,04 g...
- Seite 18 Gehäuse (B x T x H) mm 350 x 390 x 120 Vibrationsfilter Wägeplatte, Edelstahl [mm] 340 x 240 Eingangsspannung Gerät 12 V, 300 mA Eingangsspannung Netzteil 100 V – 240V Einheiten siehe Menü Nettogewicht [kg] Datenschnittstelle RS232 Batteriebetrieb 6 x 1,5 V; Size C 572/573/KB/DS/FKB-BA-d-1975...
- Seite 19 Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnis- sen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen...
- Seite 20 Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKD-Kalibrierlaboratorium kön- nen Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückführung...
- Seite 21 Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei in- stabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden. 6.2 Auspacken Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen. 572/573/KB/DS/FKB-BA-d-1975...
- Seite 22 6.5 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte.
- Seite 23 Waage auch im Wägebetrieb periodisch zu justieren. 6.8 Justieren (siehe Kapitel 7.2.6) Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstell- bar. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 15 Minuten zur Stabilisierung ist notwendig. 572/573/KB/DS/FKB-BA-d-1975...
- Seite 24 MODE: Nein / abwärts im %- und Zählmode: Referenz bilden im MODE: Ja / aufwärts Konfiguration MODE (siehe Diagramm Mode-Struktur S. 2) Rezepturwägung im MODE: nach links Umschaltung g- pieces Einheitenumschaltung im MODE: nach rechts Tarieren im MODE: zurück in Wägebetrieb 572/573/KB/DS/FKB-BA-d-1975...
- Seite 25 Differenz in % beim Prozentwiegen Nettogewicht der Komponente beim Rezeptieren Bruttogewicht mehrerer Komponenten beim Rezeptieren Waage ist im Zählbetrieb und zeigt momentan den Gewichtswert der Zählmenge an Bei Mehrbereichswaage im Eichbetrieb die Bereichsangabe III. Anwärmzeit bei eichfähig (Einschaltdriftüberwachung) Wait > 299 s 572/573/KB/DS/FKB-BA-d-1975...
- Seite 26 7.2 Bedienung 7.2.1 Wiegen mit Tarieren 7.2.2 Zählen 7.2.3 Prozentwägung 7.2.4 Rezepturwägung 7.2.5 Plus-Minus-Wägung 572/573/KB/DS/FKB-BA-d-1975...
- Seite 27 572/573/KB/DS/FKB-BA-d-1975...
- Seite 28 7.2.6 Justieren 7.2.7 Taravorabzug 7.2.8 Auto Tare 7.2.9 Geschwindigkeit 7.2.10 Auto Off 7.2.11 Variabler Faktor 7.2.12 Voreinstellung 572/573/KB/DS/FKB-BA-d-1975...
- Seite 29 572/573/KB/DS/FKB-BA-d-1975...
- Seite 30 Die Mittelwertbildung wird im Display mit AVG sowie Erlöschen der einzelnen Zeichen- blöcke und anschließendem fixierten Displaywert angezeigt. Ein Abdruck und Löschung des Mittelwertes kann durch Drücken der PRINT-Taste aus- gelöst werden Einfaches Löschen ist mit Drücken der TARE-Taste möglich. 7.2.14 Swap: Starke Filterung 572/573/KB/DS/FKB-BA-d-1975...
- Seite 31 Spalte 14 Var 5 Type xx = Pcs / % Ausdruck “Brutto“ Zeile 2 / Spalte 14 Var 6 Type xx = * / Mw xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx 1. Zeile xxxxxxxxxxxxxG 15000.0g xxxxxx 2. Zeile Var 7 Type xx = Numera 572/573/KB/DS/FKB-BA-d-1975...
- Seite 32 Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud. Sub-D Stecker 9-polig notwendig Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2m) sichergestellt Pinbelegung der Waagenausgangsbuchse (Frontansicht) Sub-D-Buchse 9 pol. Pin 2:...
- Seite 33 ändert werden kann. Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die ent- sprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem enthaltenen Schnittstellenkabel zu verbinden.
- Seite 34 Im Prozentmodus werden die Prozentanteile oder die Gewichtsangabe ausgedruckt. Der Ausdruck erfolgt auf Betätigung der PRINT- Taste. Mit dem Numerator kann jeder Ausdruck fortlaufend numeriert werden. Durch Ausschalten der Waage oder Benutzung der CLEAR- Funktion wird der Numerator wieder auf (000) gesetzt. 572/573/KB/DS/FKB-BA-d-1975...
- Seite 35 Wägegut sicher zu halten (Bruchgefahr). Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen können. ! Hinweis ! Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz) 572/573/KB/DS/FKB-BA-d-1975...
- Seite 36 Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Proben- reste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem o-...
- Seite 37 Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, benachrichtigen Sie bitte den Hersteller. 10 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. 572/573/KB/DS/FKB-BA-d-1975...
- Seite 38 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich verpflich- tet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
