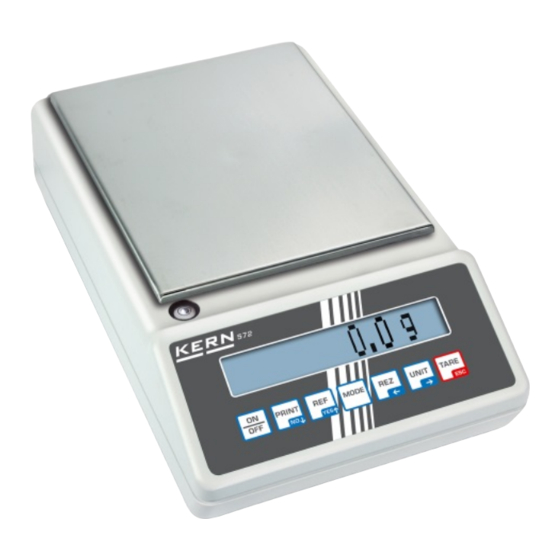

KERN 572-30 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für 572-30:
Inhaltsverzeichnis

Werbung

Quicklinks

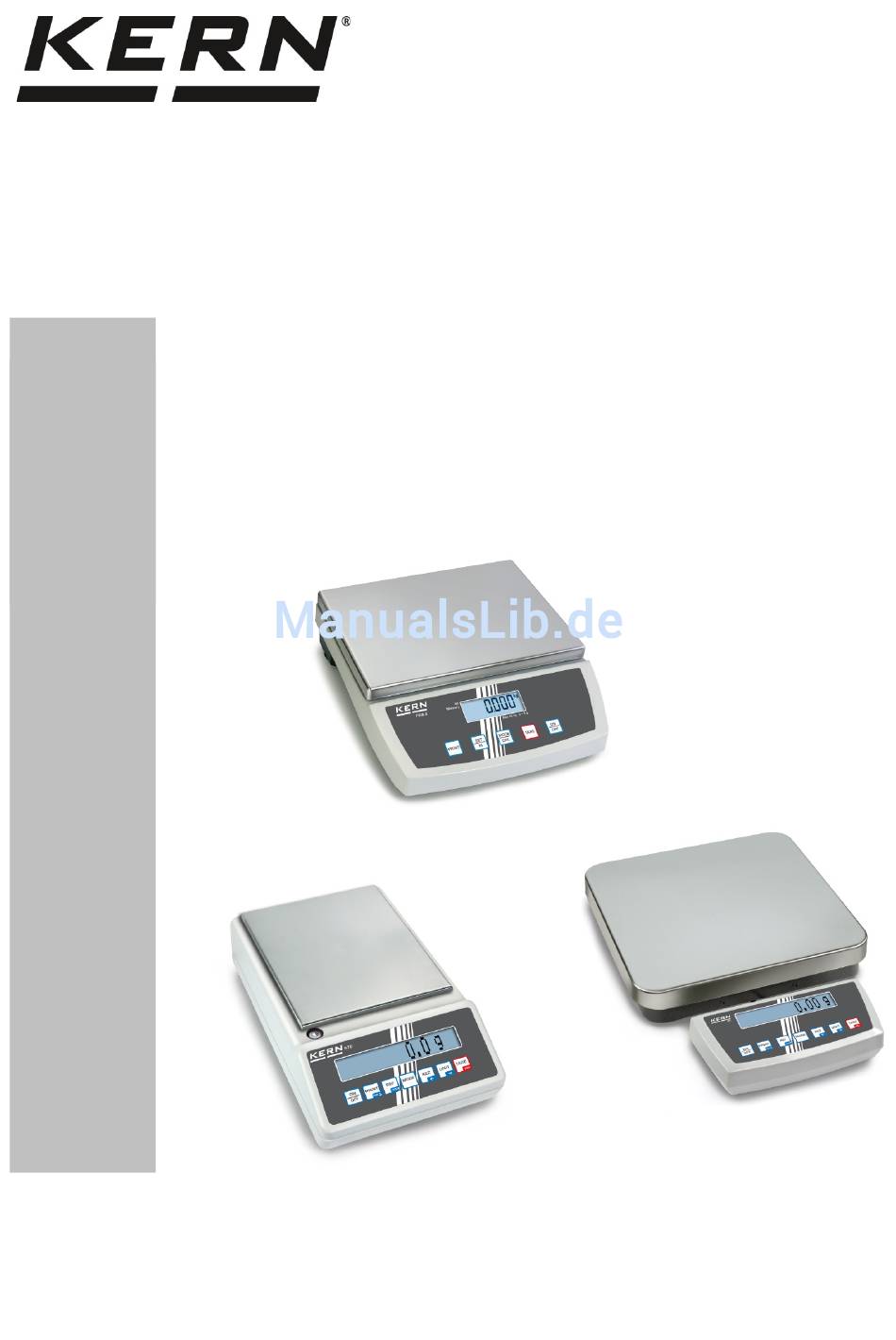

Betriebsanleitung
Präzisions-/ Kompakt- und
Plattformwaagen
KERN 572/573/KB/DS/FKB/KBJ
Version 7.4
2017-10
D
KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@kern-sohn.com
572/573/KB/DS/FKB/KBJ-BA-d-1774
Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KERN 572-30

Inhaltszusammenfassung für KERN 572-30

  • Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Präzisions-/ Kompakt- und Plattformwaagen KERN 572/573/KB/DS/FKB/KBJ Version 7.4 2017-10 572/573/KB/DS/FKB/KBJ-BA-d-1774...

  • Seite 2: Inhaltsverzeichnis

    Anschluss von Peripheriegeräten ..................24 Erstinbetriebnahme ......................24 Justierung .......................... 25 Justieren (siehe Kapitel 7.2.6) ................... 25 6.8.1 Justierung zur Eichung (KERN 573; FKB-M; KB-NM; DS-M) ............... 25 6.8.2 Justierung der Waage KBJ mit int. Justagegewicht ................26 Eichung ..........................26 572/573/KB/DS/FKB/KBJ-BA-d-1774...
  • Seite 3 Betrieb ........................27 Bedienfeld Anzeige ......................27 Bedienung .......................... 29 7.2.1 Wiegen mit Tarieren ..........................29 7.2.2 Zählen ..............................29 7.2.3 Prozentwägung ............................29 7.2.4 Rezepturwägung ............................ 29 7.2.5 Plus-Minus-Wägung ..........................29 7.2.6 Justieren ..............................31 7.2.7 Taravorabzug ............................31 7.2.8 Auto Tare ...............................

  • Seite 4: Mode - Menü

    1 MODE – MENÜ Modelle 572 / KB / DS / FKB / nicht eichfähig: WICHTIG: Die geänderten Einstellungen – sowie auch die Justage – müssen mit dem Ausschalten über die ON/OFF-Taste abgespeichert werden. 572/573/KB/DS/FKB/KBJ-BA-d-1774...
  • Seite 5 Modelle 573-NM; KB-NM; DS-M; FKB-M; KBJ-NM: WICHTIG: Die geänderten Einstellungen – sowie auch die Justage – müssen mit dem Ausschalten über die ON/OFF-Taste abgespeichert werden. 572/573/KB/DS/FKB/KBJ-BA-d-1774...

  • Seite 6: Technische Daten

    2 Technische Daten 2.1 KERN 572 KERN 572-30 572-31 572-32 572-33 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (max) 240 g 300 g 420 g 1.600 g Tarierbereich (subtraktiv) 240 g 300 g 420 g 1.600 g...
  • Seite 7 KERN 572-35 572-37 572-39 572-43 Ablesbarkeit (d) 0,01 g 0,01 g 0,01 g 0,1 g Wägebereich (max) 2.400 g 3.000 g 4.200 g 10.000 g Tarierbereich (subtraktiv) 2.400 g 3.000 g 4.200 g 10.000 g Reproduzierbarkeit 0,01 g 0,02 g...
  • Seite 8 KERN 572-45 572-49 572-55 572-57 Ablesbarkeit (d) 0,05 g 0,1 g 0,05 g 0,1 g Wägebereich (max) 12.000 g 16.000 g 20.000 g 24.000 g Tarierbereich (subtraktiv) 12.000 g 16.000 g 20.000 g 24.000 g Reproduzierbarkeit 0,05 g 0,1 g...
  • Seite 9 KERN 573-34A 573-34NM 573-46A 573-46NM Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g 0,1 g Wägebereich (max) 650 g 650 g 6.500 g 6.500 g Tarierbereich (subtraktiv) 650 g 650 g 6.500 g 6.500 g Eichwert (e) 0,1 g Mindestlast...

  • Seite 10: Kern Kb/Kbj

    2.2 KERN KB/KBJ KERN KB 120-3N KB 240-3N KB 360-3N KB 600-2 Ablesbarkeit (d) 0,001 g 0,001 g 0,001 g 0,01 g Wägebereich (max) 120 g 240 g 360 g 650 g Tarierbereich (subtraktiv) 120 g 240 g 360 g...
  • Seite 11 KERN KB 1200-2N KB 2000-2N KB 2400-2N KB 3600-2N Ablesbarkeit (d) 0,01 g 0,01 g 0,01 g 0,01 g Wägebereich (max) 1.200 g 2.000 g 2.400 g 3.600 g Tarierbereich (subtraktiv) 1200 g 2000 g 2400 g 3600 g Reproduzierbarkeit...
  • Seite 12 KERN KB 600-2 KBJ 650-2NM KB 6000-1 Ablesbarkeit (d) 0,01 g 0,01 g 0,1 g Wägebereich (max) 650 g 650 g 6.500 g Tarierbereich (subtraktiv) 650 g 6.500 g 6.500 g Eichwert (e) 0,1 g Mindestlast 0,5 g Genauigkeitsklasse Reproduzierbarkeit...
  • Seite 13 KERN KB 6500-1NM KB 10000-1N KB 10K0.05N Ablesbarkeit (d) 0,1 g 0,1 g 0,05 g Wägebereich (max) 6.500 g 10.000 g 10.000 g Tarierbereich (subtraktiv) 650 g 10.000 g 10.000 g Reproduzierbarkeit 0,1 g 0,05 g Linearität ±0,3 g ±0,15 g Kleinstes Stückgewicht...

  • Seite 14: Kern Ds

    2.3 KERN DS KERN 3K0.01S 5K0.05S 8K0.05 10K0.1S Ablesbarkeit (d) 0,01 g 0,05 g 0,05 g 0,1 g Wägebereich (max) 3.000 g 5.000 g 8.000 g 10.000 g Tarierbereich (subtraktiv) 3.000 g 5.000 g 8.000 g 10.000 g Reproduzierbarkeit 0,02 g...
  • Seite 15 KERN DS 16K0.1 DS 20K0.1 DS 30K0.1 DS 36K0.2 Ablesbarkeit (d) 0,1 g 0,1 g 0,1 g 0,2 g Wägebereich (max) 16.000 g 20.000 g 30.000 g 36.000 g Tarierbereich (subtraktiv) 16.000 g 20.000 g 30.000 g 36.000 g Reproduzierbarkeit...
  • Seite 16 KERN DS 30K0.1L DS 36K0.2L DS 60K0.2 Ablesbarkeit (d) 0,1 g 0,2 g 0,2 g Wägebereich (max) 30.000 g 36.000 g 60.000 g Tarierbereich (subtraktiv) 30.000 g 36.000 g 60.000 g Reproduzierbarkeit 0,2 g 0,2 g 0,4 g Linearität ±0,5 g ±0,6 g...
  • Seite 17 KERN 65K0.5 65K1M 100K0.5 150K1 Ablesbarkeit (d) 0,5 g 0,5 g Wägebereich (max) 65.000 g 65.000 g 100.000 g 150.000 g Tarierbereich (subtraktiv) 65.000 g 65.000 g 100.000 g 150.000 g Eichwert (e) 10 g Mindestlast 50 g Genauigkeitsklasse Reproduzierbarkeit...

  • Seite 18: Kern Fkb

    2.4 KERN FKB KERN 6K0.02 8K0.05 16K0.05 16K0.1 Ablesbarkeit (d) 0,02 g 0,05 g 0,05 g 0,1 g Wägebereich (max) 6.000 g 8.000 g 16.000 g 16.000 g Tarierbereich (subtraktiv) 6.000 g 8.000 g 16.000 g 16.000 g Reproduzierbarkeit 0,04 g...
  • Seite 19 KERN 36K0.1 36K0.2 65K0.2 65K0.5 Ablesbarkeit (d) 0,1 g 0,2 g 0,2 g 0,5 g Wägebereich (max) 36.000 g 36.000 g 65.000 g 65.000 g Tarierbereich (subtraktiv) 36.000 g 36.000 g 65.000 g 65.000 g Reproduzierbarkeit 0,2 g 0,2 g...
  • Seite 20 KERN 8K0.1M 65K1M Ablesbarkeit (d) 0,1 g Wägebereich (max) 8.000 g 65.000 g Tarierbereich (subtraktiv) 8.000 g 65.000 g Eichwert (e) 1,0 g 10 g Mindestlast 5,0 g 50 g Genauigkeitsklasse Reproduzierbarkeit 0,1 g Linearität ± 0,3 g ± 3 g Kleinstes Stückgewicht...

  • Seite 21: Grundlegende Hinweise (Allgemeines)

    Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage füh- ren. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. 3.3 Gewährleistung Gewährleistung erlischt bei - Nichtbeachten unserer Vorgaben in der Betriebsanleitung - Verwendung außerhalb der beschriebenen Anwendungen...

  • Seite 22: Prüfmittelüberwachung

    Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKD-Kalibrierlaboratorium kön- nen Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückführung...

  • Seite 23: Verpackung / Rücktransport

    5.2 Verpackung / Rücktransport  Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.  Für den Rücktransport ist nur die Originalverpackung zu verwenden.  Vor dem Versand alle angeschlossenen Kabel und lo- sen/beweglichen Teile trennen.  Evt. vorgesehene Transportsicherungen wieder anbringen. ...

  • Seite 24: Aufstellen

    6.5 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 6.6 Erstinbetriebnahme Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte.

  • Seite 25: Justierung

    Ausnahme: Modell KBJ mit internem Justagegewicht. Vorgehen bei der Justierung: Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 15 Minuten zur Stabilisierung ist notwendig. 6.8.1 Justierung zur Eichung (KERN 573; FKB-M; KB-NM; DS-M) Allgemeines: Vor dem Eichvorgang muss die Waage justiert werden. Bemerkung: Justierung ist nur möglich, wenn diese durch den „Justierschalter"...

  • Seite 26: Justierung Der Waage Kbj Mit Int. Justagegewicht

    6.8.2 Justierung der Waage KBJ mit int. Justagegewicht Die Waage KBJ justiert sich bei jedem erneutem Einschalten, nachdem die Anwärmzeit ( wait > 299s) abgelaufen ist, automatisch. Zusätzlich kann jederzeit eine weitere Justage manuell über die Tastatur ausgelöst werden. Damit eine genaue Justage erfolgen kann, sollten die Umgebungseinflüsse (Wind- zug/Erschütterung) möglichst gering gehalten werden.

  • Seite 27: Betrieb

    7 Betrieb 7.1 Bedienfeld Anzeige Tastatur: EIN / AUS Wägeergebnis ausdrucken im MODE: Nein / abwärts im %- und Zählmode: Referenz bilden im MODE: Ja / aufwärts Konfiguration MODE (siehe Diagramm Mode-Struktur S. 2) Rezepturwägung im MODE: nach links Umschaltung g- pieces Einheitenumschaltung im MODE: nach rechts Tarieren...
  • Seite 28 Display-Symbol Bedeutung Überlast: Der Wägebereich ist überschritten ==OVERLOAD== Unterlast: Der Wägebereich ist unterschritten ============= Im Zähl- und %-modus: Teil zu leicht <<  Auto Tare aktiv / Im Eichbetrieb Nullanzeige Preselect Tare Tara-Vorauswahl aktiv Differenz in % beim Prozentwiegen Nettogewicht der Komponente beim Rezeptieren Bruttogewicht mehrerer Komponenten beim Rezeptieren ...

  • Seite 29: Bedienung

    7.2 Bedienung 7.2.1 Wiegen mit Tarieren 7.2.2 Zählen 7.2.3 Prozentwägung 7.2.4 Rezepturwägung 7.2.5 Plus-Minus-Wägung 572/573/KB/DS/FKB/KBJ-BA-d-1774...
  • Seite 30 572/573/KB/DS/FKB/KBJ-BA-d-1774...

  • Seite 31: Justieren

    7.2.6 Justieren 7.2.7 Taravorabzug 7.2.8 Auto Tare 7.2.9 Geschwindigkeit 7.2.10 Auto Off 7.2.11 Variabler Faktor 7.2.12 Voreinstellung 572/573/KB/DS/FKB/KBJ-BA-d-1774...
  • Seite 32 572/573/KB/DS/FKB/KBJ-BA-d-1774...

  • Seite 33: Tierwiegung

    7.2.13 Tierwiegung:  Aktivieren über Mode/Animal weigh. Y/N (4xMode)  Behälter ohne Meßobjekt auf Wiegefläche aufstellen und tarieren  Das Messobjekt (Tier) in den Behälter einbringen und mit REF/YES-Taste starten  Die Mittelwertbildung wird im Display mit AVG sowie Erlöschen der einzelnen Zeichen- blöcke und anschließendem fixierten Displaywert angezeigt.

  • Seite 34: Inhalt Des Formularausdruckes

    7.2.15 Inhalt des Formularausdruckes: MODE / PRINTER / PRINTERFORM Printerform REF / YES MODE Var 1 Col MODE MODE Var 1 Row xx XXxx Var 1 Type xx = Brutto Var 2 Type xx = Netto Var 1 Type 02 = Brutto Bruttowert aktiv Var 3 Type xx = Tara Zeile 2...

  • Seite 35: Hinterleuchtung Der Anzeige

     Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud.  Sub-D Stecker 9-polig notwendig  Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2m) sichergestellt Pinbelegung der Waagenausgangsbuchse (Frontansicht) Sub-D-Buchse 9 pol. Pin 2:...

  • Seite 36: Schnittstelle Rs232C

    ändert werden kann. Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die ent- sprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem enthaltenen Schnittstellenkabel zu verbinden.

  • Seite 37: Beschreibung Des Datentransfers

    7.5.1 Beschreibung des Datentransfers Jede Datenübertragung hat folgenden Aufbau: Bit-Nr. Numerator Blank oder bei Autotara an im Nullbereich. B, 0, , g: Blank oder Wägewert mit Einheit, je nach Belastung der Waage. Einheit Carriage Return Line Feed 7.5.2 Numerator Der Numerator ist im Menuepunkt „Printer“ untergebracht und kann aktiviert bzw. deaktiviert werden.

  • Seite 38: Unterflurwägung

    7.7 Unterflurwägung Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waageschale gestellt werden können, können mit Hilfe einer Unterflurwägung gewogen werden. Gehen Sie wie folgt vor: • Schalten Sie die Waage aus. • Drehen Sie die Waage um, beachten Sie hierbei, dass die Wägeplatte nicht belastet wird.

  • Seite 39: Wartung, Instandhaltung, Entsorgung

    Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch nach. Lose Proben- reste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 8.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 8.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem...

  • Seite 40: Kleine Pannenhilfe

    Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt die Fehlermeldung erhalten, benachrichtigen Sie bitte den Hersteller. 10 Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die Konformitätserklärung im Lieferumfang enthalten. 572/573/KB/DS/FKB/KBJ-BA-d-1774...
  • Seite 41 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
