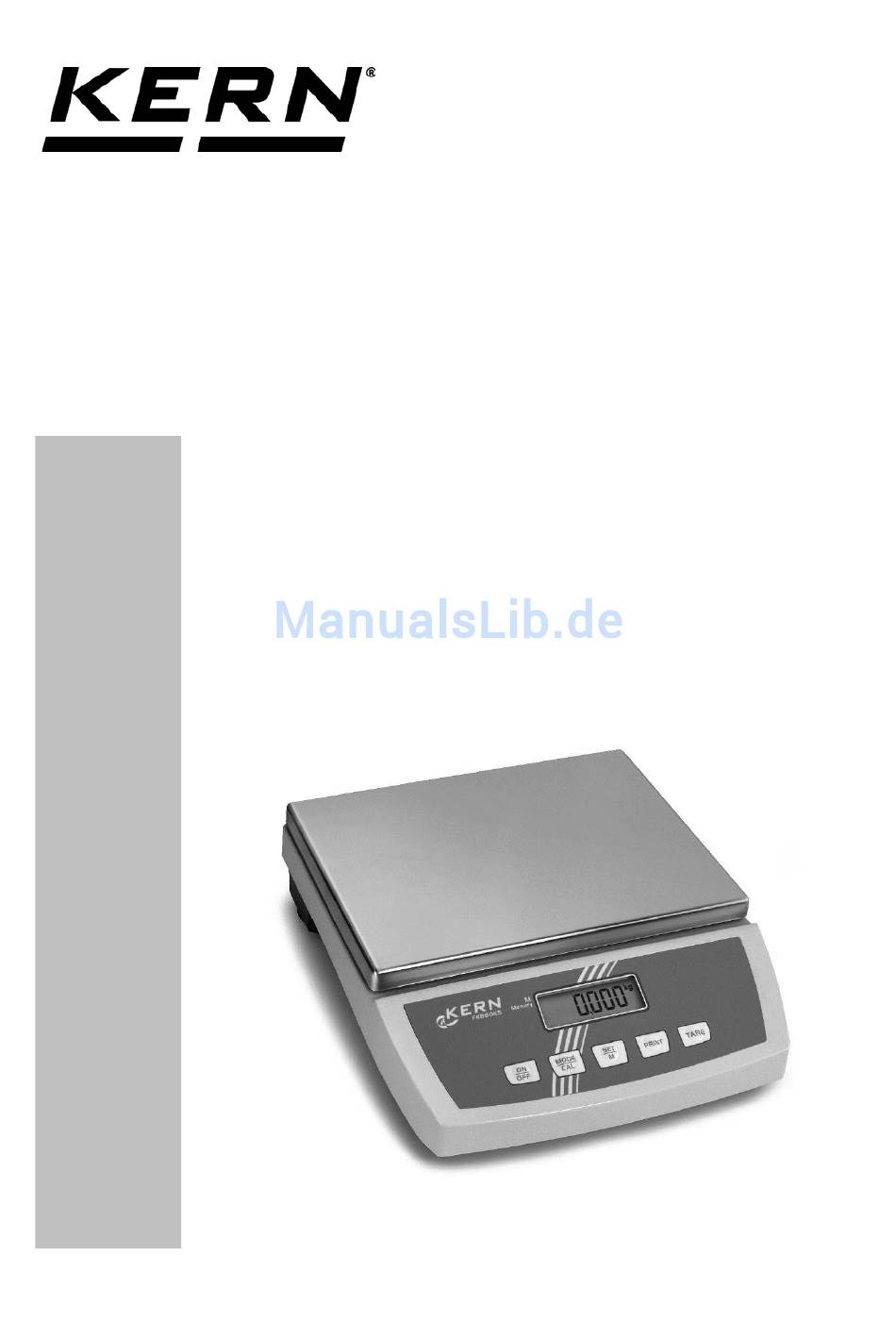

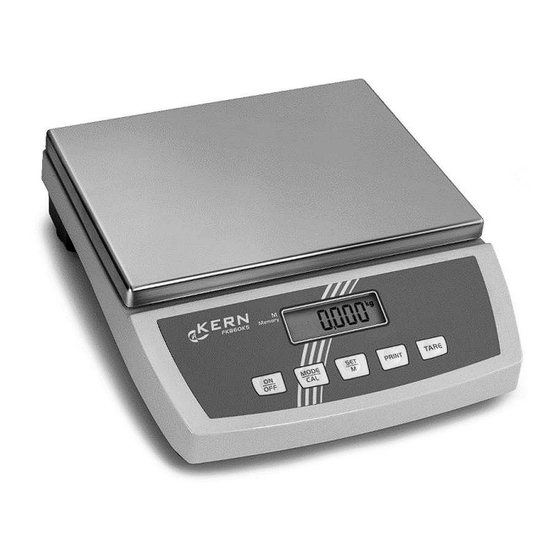

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern- sohn.com Betriebsanleitung Kompaktwaage KERN FKB_A Version 1.4 02/2015 FKB_A-BA-d-1514...
-
Seite 2: Inhaltsverzeichnis
KERN FKB_A Version 1.4 02/2015 Betriebsanleitung Kompaktwaage Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 6 Grundlegende Hinweise (Allgemeines) ............7 Bestimmungsgemäße Verwendung ..................7 Sachwidrige Verwendung ......................7 Gewährleistung ......................... 7 Prüfmittelüberwachung ......................7 Grundlegende Sicherheitshinweise ............. 8 Hinweise in der Betriebsanleitung beachten ................. 8 Ausbildung des Personals ....................... - Seite 3 Basisbetrieb ....................14 Einschalten ............................14 Ausschalten ............................14 Wägen ..............................14 Tarieren ..............................14 PRE-TARE-Funktion ..........................15 Plus/Minus-Wägungen ........................16 Stückzählen ............................16 Netto-Total-Wägungen ........................17 Prozent-bestimmung ........................... 18 Menü ......................19 Navigation im Menü........................ 19 Menü-Übersicht ........................22 Beschreibung einzelner Menüpunkte ...................
-
Seite 4: Technische Daten
Technische Daten KERN FKB 8K0.1A FKB 15K0.5A FKB 15K1A Ablesbarkeit (d) 0,1 g 0,5 g Wägebereich (Max) (d) 8 kg 15 kg 15 kg Tarierbereich (subtraktiv) 8 kg 15 kg 15 kg Reproduzierbarkeit 0,1 g 0,5 g Linearität 0,3 g 1,5 g Mindeststückgewicht bei... - Seite 5 KERN FKB 30K1A FKB 65K1A Ablesbarkeit (d) Wägebereich (Max) (d) 30 kg 65 kg Tarierbereich (subtraktiv) 30 kg 65 kg Reproduzierbarkeit Linearität Mindeststückgewicht bei Stückzählung Anwärmzeit 2 Stunden 2 Stunden Referenzstückzahlen bei 5, 10, 20, 25, 50 Stückzählung Wägeeinheiten Details „Wägeeinheiten“ siehe Kap. 9.3 Empfohlenes Justiergewicht, nicht beigegeben (Klasse).
-
Seite 6: Konformitätserklärung
EN 50581:2012 07.10.2014 Datum Signatur Date Signature Ort der Ausstellung 72336 Balingen Albert Sauter Place of issue KERN & Sohn GmbH Geschäftsführer Managing director KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0 Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com FKB_A-BA-d-1514... -
Seite 7: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi- tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 8: Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. 4.2 Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden 5 Transport und Lagerung 5.1 Kontrolle bei Übernahme... -
Seite 9: Auspacken/Aufstellen
• Transportsicherung • Netzgerät • Arbeitsschutzhaube • Betriebsanleitung 6.3 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. FKB_A-BA-d-1514... -
Seite 10: Batteriebetrieb / Akkubetrieb ( Optional )
6.5 Anschluss von Peripheriegeräten Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. FKB_A-BA-d-1514... -
Seite 11: Erstinbetriebnahme
6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten. -
Seite 12: Unterflurwägung
6.9 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor: • Waage ausschalten. • Verschlussdeckel am Waagenboden öffnen. • Haken zur Unterflurwägung vorsichtig und vollständig einhängen. •... -
Seite 13: Bedienungselemente
Bedienungselemente 7.1 Anzeigenübersicht 7.2 Tastaturübersicht Taste Bezeichnung Funktion • Wägedaten über Schnittstelle übermitteln PRINT-Taste • Menü aufrufen (Taste gedrückt halten, bis UNIT er- scheint) • Einstellungen im Menü bestätigen SET-Taste • Speichern und Menü verlassen • Menüpunkte anwählen • MODE-Taste Einstellungen im Menü... -
Seite 14: Basisbetrieb
8 Basisbetrieb ON-Taste drücken. Einschalten Die Waage führt einen Selbsttest durch. Sobald die Ge- wichtsanzeige erscheint, ist die Waage wägebereit. O F F 8888 OFF-Taste drücken, die Anzeige erlischt Ausschalten O F F Wägegut auflegen Wägen Stillstandskontrolle abwarten, nach erfolgter Stillstands- kontrolle wird rechts im Display die Wägeeinheit (z. -
Seite 15: Pre-Tare-Funktion
Wägegut einwiegen, das Nettogewicht wird angezeigt. 47.2 Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen- ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er- reicht, wenn der gesamte Wägebereich ausgelastet ist. Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige. -
Seite 16: Plus/Minus-Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle Plus/Minus- usw. Wägungen Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste tarieren. TA R E Sollgewicht abnehmen Prüflinge nacheinander auf die Wägeplatte stellen, jeweili- ge Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt. Nach dem gleichen Verfahren können auch gewichtsglei- che Packungen, bezogen auf ein Sollgewicht, hergestellt werden. -
Seite 17: Netto-Total-Wägungen
• Zurück in den Wägemodus MODE-Taste drücken. • Fehlermeldung „Er 1“ Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni- sche Daten“. MODE-Taste drücken und Referenzbildung erneut starten. • Tarieren Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit TARE- Taste austarieren. -
Seite 18: Prozent-Bestimmung
Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent- Prozent, bezogen auf ein Referenzgewicht, das 100 % ent- bestimmung spricht. Im Wägemodus MODE-Taste wiederholt drücken, M O D E bis [100 %] angezeigt wird. C A L Referenzgewicht, das 100 % entspricht auflegen. ... -
Seite 19: Menü
9 Menü 9.1 Navigation im Menü Einstieg ins Menü P R IN T Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. Vn� T Menüpunkte anwählen Vn� T Mit der MODE-Taste lassen sich die ein- M O D E C A L zelnen Menüpunkte der Reihe nach an- wählen. - Seite 20 2. Einstellung mehrerer Menüpunkte ändern Angewählten Menüpunkt mit SET-Taste PR� S E T bestätigen, die aktuelle Einstellung wird angezeigt. RE CR� Mit der MODE-Taste Einstellung ändern. M O D E C A L Pl PC� TARE-Taste drücken „Exit“ wird ange- TA R E zeigt.
- Seite 21 Speichern/verwerfen und Menü verlassen E� T S E T STQRE Entweder Speichern Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspei- S E T chern. Die Waage kehrt automatisch in den Wägemodus zurück. oder Verwerfen P R IN T Zum Verwerfen der Änderungen PRINT- Taste (Nein) drücken.
-
Seite 22: Menü-Übersicht
9.2 Menü-Übersicht Funktionsbeschreibung Funktion Parameter Beschreibung der Auswahlmöglichkeiten Wägeeinheiten- UNIT Gramm umschaltung Kilogramm (modellabhängig) (siehe Kap. 9.3) Pound Unze Troy Unze Tael Hongkong Tael Taiwan Grain(modellabhängig) Pennyweight (modellabhängig) Momme Tola Carat (modellabhängig) Frei wählbarer Faktor Datenübertragungs- Datenausgabe über Fernsteu- rE CR* modus (siehe Kap. - Seite 23 Baudrate bAUd 19200 (siehe Kap. 9.4) 9600* 4800 2400 1200 Automatische Abschaltfunktion Auto off nach 3 min ohne Laständerung ein (Batteriebetrieb), siehe Kap. 6.4 Automatische Abschaltfunktion nach 3 min ohne Laständerung aus Auto Zero (siehe Kap. 9.3) Auswahl Justiergewicht (siehe Kap. 9.3) *modellabhängig Filterfunktion schnelle Anzeige...
-
Seite 24: Beschreibung Einzelner Menüpunkte
9.3 Beschreibung einzelner Menüpunkte Wägeeinheiten Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. Vn� T SET-Taste drücken, die eingestellte Einheit wird angezeigt. Mit der MODE-Taste kann zwischen den verschiedenen Einhei- ten (siehe nachfolgendeTabelle) gewählt werden. ... -
Seite 25: Dosierung Und Zero-Tracking
Funktion deaktiviert tr off Auswahl mit SET-Taste bestätigen. Auswahl Bei der Modellreihe KERN FKB_A kann das Justiergewicht aus drei vorgegebenen Nennwerten (ca.1/3; 2/3; Max) gewählt wer- Justiergewicht den (siehe nachfolgende Tabelle, Werkseinstellung grau unter- legt). Um messtechnisch hochwertige Wägeergebnisse zu erlan- gen, ist die Auswahl eines möglichst hohen Nennwertes zu emp-... - Seite 26 FKB 8K0.1A FKB15K0.5A FKB15K1A 2000 5000 5000 5000 10000 10000 8000 15000 15000 FKB30K1A FKB 65K1A 10000 20000 20000 40000 30000 60000 FKB_A-BA-d-1514...
-
Seite 27: Filter
Unter diesem Menüpunkt kann die Waage an bestimmte Um- Filter gebungsbedingungen und Messzwecke angepasst werden. nur Modelle: FKB 8K0.1A FKB 65K1A Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] angezeigt wird. MODE-Taste wiederholt drücken bis „StAbiL“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird an- gezeigt. -
Seite 28: Hinterleuchtung Der Anzeige
Hinterleuchtung der Anzeige Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. Vn� T MODE-Taste wiederholt drücken bis „bl“ angezeigt wird. Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. Mit MODE-Taste gewünschte Einstellungen auswählen. Hinterleuchtung Kontrastreiche Anzeige, die bl on... -
Seite 29: Tierwäge-Funktion
Tierwäge- Die Tierwägefunktion kann bei unruhigen Wägungen eingesetzt werden. Während einer festgelegten Zeitspanne wird der Mittelwert funktion der Wägeresultate gebildet. Je unruhiger das Wägegut ist, desto länger sollte die Zeitspanne gewählt werden. Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. -
Seite 30: Rücksetzen Auf Werkseinstellung
Rücksetzen Mit dieser Funktion werden alle Waageneinstellungen auf Werks- auf Werksein- einstellungen zurückgesetzt. stellung Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] an- gezeigt wird. MODE-Taste wiederholt drücken bis „rSt“ angezeigt wird. Vn� T Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange- zeigt. -
Seite 31: Schnittstellenparameter
9.4 Schnittstellenparameter Die Datenausgabe erfolgt über Schnittstelle RS 232 C. Allgemeines Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriege- rät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparame- ter (z.B. Baudrate, Übertragungsmodus ...) eingestellt sind. Datenübertragungsmodus ... -
Seite 32: Druckausgabe
Druckausgabe Mit dieser Funktion wird selektiert, welche Daten über die RS232C gesendet werden (gilt nicht für der Datenübertragungsmodus BAPr ). Im Wägemodus PRINT-Taste gedrückt halten, bis [Unit] ange- zeigt wird. MODE-Taste wiederholt drücken bis „LAPr“ angezeigt wird. Vn� T ... -
Seite 33: Baudrate
Baudrate wählbar auf 1200, 2400, 4800 , 9600 und 19200 Baud Miniatur-Stecker notwendig (9 pol D-Sub) Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 10.2 Pinbelegung der Waagenausgangsbuchse Frontansicht:... -
Seite 34: Beschreibung Des Datentransfers
10.3 Beschreibung des Datentransfers Pr PC: PRINT-Taste drücken, bei stabilem Gewicht wird das Format aus LAPR übertragen. a. Format für stabile Werte für Gewicht/Stückzahl/Prozentangabe 10 11 12 13 14 15 16 17 CR LF b. Format im Fehlerfall AU Pr: Sobald der Wägewert stabil ist, wird das Format aus LAPR automatisch übertragen. - Seite 35 rE Cr: Fernsteuerkommandos s/w/t werden von der Fernsteuereinheit zu der Waage als ASCII-Code gesendet. Nachdem die Waage die s/w/t-Kommandos erhalten hat, sendet sie die nachfolgenden Daten. Dabei ist zu beachten, dass die folgenden Fernsteuerkommandos ohne nachfol- gendes CR LF gesendet werden müssen. Funktion: Stabiler Wägewert für das Gewicht wird über RS232- Schnittstelle gesendet...
-
Seite 36: Ausgabe Auf Barcode-Drucker
Das Druckformat ist im Drucker gespeichert. D.h. bei einem Defekt kann der Drucker nicht gegen einen fabrikneuen ausgetauscht werden, sondern es muss bei KERN zuvor die entsprechende Software aufgespielt werden. Der Zebra-Drucker und die Waage sind im ausgeschalteten Zustand mit dem mitge- lieferten Schnittstellenkabel zu verbinden. -
Seite 37: Kleine Pannenhilfe
12 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
