Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Operating instructions Notice d’utilisation KERN FKB Version 1.1 2023-03 TFKB-B-BA-def-2311...
Seite 2 Weitere Sprachversionen finden Sie online unter www.kern-sohn.com/manuals Други езикови версии ще намерите в сайта www.kern-sohn.com/manuals Jiné jazykové verze najdete na stránkách www.kern-sohn.com/manuals Flere sprogudgaver findes på websiden www.kern-sohn.com/manuals Más versiones de idiomas se encuentran online bajo www.kern-sohn.com/manuals Vous trouverez d’autres versions de langue online sous www.kern-sohn.com/manuals...
Seite 3 KERN FKB Version 1.1 2023-03 Betriebsanleitung Tischwaage Inhalt Technische Daten ....................4 Konformitätserklärung ..................7 Geräteübersicht ....................8 Komponenten ....................8 Bedienungselemente ..................9 3.2.1 Tastaturübersicht ..................... 9 3.2.2 Numerische Eingabe ..................10 3.2.3 Anzeigenübersicht ...................10 Grundlegende Hinweise (Allgemeines) .............. 11 Bestimmungsgemäße Verwendung.............
Seite 4 Erstinbetriebnahme ..................17 Justierung ....................17 7.9.1 Externe Justierung <CalExt> ..............18 Externe Justierung mit benutzerdefiniertem Justiergewicht < caleud > ..19 7.9.2 Gravitationskonstante Justierort < graadj > ..........21 7.9.3 Gravitationskonstante Aufstellort < grause > ..........22 7.9.4 Basisbetrieb ....................... 23 Ein-/Ausschalten..................23 Einfaches Wägen ..................
Seite 5 Setup-Menü ....................44 Übersicht < setup > ..................44 13.3.1 Kommunikation mit Peripheriegeräten über KUP-Anschluss ......49 14.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) .... 50 14.2 Ausgabe-Funktionen ................51 Summiermodus < sum > ................51 14.2.1 Datenausgabe nach Drücken der PRINT-Taste < manual > .......53 14.2.2...
Seite 6 1 Technische Daten KERN FKB 6K0.02 FKB 8K0.1 FKB 8K0.05 FKB 15K0.5 Artikelnummer / Typ TFKB 6K-5-B TFKB 8K-4-B TFKB 8K-5-B TFKB 15K-4-B Ablesbarkeit (d) 0,02 g 0,1 g 0,05 g 0,5 g Wägebereich (Max) 6.000 g 8.000 g 8.000 g 15.000 g...
Seite 7 KERN FKB 16K0.1 FKB 16K0.05 FKB 30K1 FKB 36K0.1 Artikelnummer / Typ TFKB 16K-4-B TFKB 16K-5-B TFKB 30K-3-B TFKB 36K-4-B Ablesbarkeit (d) 0,1 g 0,05 g 0,1 g Wägebereich (Max) 16 000 g 16 000 g 30 000 g 36 kg...
Seite 8 KERN FKB 36K0.2 FKB 65K1 FKB 65K0.2 Artikelnummer / Typ TFKB 36K-4B-B TFKB 65K-3-B TFKB 65K-4-B Ablesbarkeit (d) 0,2 g 0,2 g Wägebereich (max) 36 kg 65 kg 65 kg Tarierbereich (subtraktiv) 36 kg 65 kg 65 kg Reproduzierbarkeit 0,4 g 0,4 g Linearität...
Seite 9 ➢ Es herrschen ideale Umgebungsbedingungen für hochauflösenden Zählungen ➢ Die Zählteile haben keine Streuung ** Kleinstes Teilegewicht beim Stückzählen - unter Normalbedingungen: ➢ Es herrschen unruhige Umgebungsbedingungen (Windzug, Vibrationen) ➢ Die Zählteile streuen Konformitätserklärung Die aktuelle EG/EU-Konformitätserklärung finden Sie online unter: www.kern-sohn.com/ce TFKB-B-BA-def-2311...

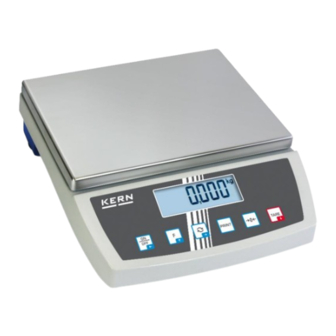

Seite 10 3 Geräteübersicht 3.1 Komponenten Pos. Bezeichnung Wägeplatte Anzeige Tastatur Fußschraube Anschluss Netzadapter Libelle Anschluss Diebstahlsicherung KUP-Anschluss (KERN Universal Port) TFKB-B-BA-def-2311...
Seite 11 3.2 Bedienungselemente 3.2.1 Tastaturübersicht Taste Name Funktion im Bedienmo- Funktion im Menü ➢ Ein-/Ausschalten ➢ Navigationstaste  (langer Tastendruck) ➢ Menüebene zurück ON/OFF-Taste ➢ Hinterleuchten der An- ➢ Menü verlassen / zurück zeige Ein-/Ausschalten in den Wägemodus (kurzer Tastendruck) ➢ Tarieren ➢...
Seite 12 3.2.2 Numerische Eingabe Taste Bezeichnung Funktion Ziffer anwählen Eingabe bestätigen. Die Taste wiederholt für jede ➔ Navigationstaste Stelle drücken. Warten, bis das numerische Ein- gabefenster erlischt.  Blinkende Ziffer (0 – 9) verringern Navigationstaste  Blinkende Ziffer (0 – 9) erhöhen Navigationstaste 3.2.3 Anzeigenübersicht Position...
Seite 13 • Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wäge- ergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. • Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Ab- weichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu- geben. 4.3 Gewährleistung Gewährleistung erlischt bei •...
Seite 14 Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditierten Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). 5 Grundlegende Sicherheitshinweise 5.1 Hinweise in der Betriebsanleitung beachten...
Seite 15 7 Auspacken, Aufstellung und Inbetriebnahme 7.1 Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Am Aufstellort folgendes beachten: •...
Seite 16 Kontrollieren, ob die Spannungsaufnahme der Waage richtig eingestellt ist. Die Waage darf nur an das Stromnetz angeschlossen werden, wenn die Angaben an der Waage (Aufkleber) und die ortsübliche Netzspannung identisch sind. Nur KERN-Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Wichtig: ➢...
Seite 17 7.5 Batteriebetrieb (optional) Sind die Batterien verbraucht, erscheint in der Anzeige <Lo Bat>.  Waage vorsichtig umdrehen, so dass der Boden der Waage zugänglich ist.  Batteriefach öffnen und Batterien tauschen. Auf die richtige Polung achten.  Den Deckel wieder verschließen. •...
Seite 18 7.6 Akkubetrieb (optional)  Akku und Ladegerät sind aufeinander abgestimmt. Nur den ACHTUNG mitgelieferten Netzadapter benutzen.  Waage während des Ladevorgangs nicht benutzen.  Der Akku kann nur durch denselben oder durch einen von Hersteller empfohlen Typ ersetzt werden.  Der Akku ist nicht gegen alle Umwelteinflüsse geschützt. Falls der Akku bestimmten Umgebungseinflüssen ausgesetzt ist, kann der Akku in Brand geraten oder explodieren.
Seite 19 Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. 7.8 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur (siehe Anwärmzeit Kap.1) erreicht haben.
Seite 20 7.9.1 Externe Justierung <CalExt>  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, < CalExt > wird angezeigt.  Mit ➔-Taste bestätigen, das erste wählbare Justierge- wicht wird angezeigt.
Seite 21  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait> gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfer- nen.  Nach erfolgreicher Justierung kehrt die Waage automatisch in den Wägemodus zurück. Bei einem Justierfehler (z. B. Gegenstände befinden sich auf der Wägeplatte) erscheint im Display die Fehlermel- dung <...
Seite 22  Auswahl mit ➔-Taste bestätigen. < Zero >, < Put ld > gefolgt vom Gewichtswert des aufzulegen- den Justiergewichts wird angezeigt.  Justiergewicht auflegen und mit ➔-Taste bestätigen, < wait > gefolgt von < reMvld > wird angezeigt.  Wenn < reMvld > angezeigt wird, Justiergewicht entfer- nen.
Seite 23 7.9.3 Gravitationskonstante Justierort < graadj >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, <CalExt> wird angezeigt.  Mit den Navigationstasten  < graadj > wählen. ...
Seite 24 7.9.4 Gravitationskonstante Aufstellort < grause >  Zum Aufrufen des Setup-Menüs TARE- und ON/OFF-Taste gleichzeitig drücken und gedrückt halten.  Warten bis der erste Menüpunkt < Cal > angezeigt wird.  Mit ➔-Taste bestätigen, < CalExt > wird angezeigt.  Mit den Navigationstasten  < grause > wählen. ...
Seite 25 8 Basisbetrieb 8.1 Ein-/Ausschalten Einschalten:  ON/OFF-Taste drücken. Die Anzeige leuchtet auf und die Waage führt einen Selbsttest durch. Warten bis die Gewichtsanzeige erscheint. Die Waage ist jetzt mit der zuletzt aktiven Applikation ein- satzbereit. Ausschalten:  ON/OFF-Taste gedrückt halten bis die Anzeige erlischt. 8.2 Einfaches Wägen ...
Seite 26 8.3 Nullstellen Um optimale Wägeergebnisse zu erreichen, vor dem Wägen die Waage nullstellen. Nullstellen ist nur im Bereich ± 2% Max. möglich. Bei Werten größer ± 2% Max. erscheint die Fehlermeldung < zlimit >  Waage entlasten  ZERO-Taste drücken, um die Waage auf Null zu stellen. 8.4 Tarieren Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt...
Seite 27 8.5 Wechsel-Taste und F-Taste (Standardeinstellungen) Die Wechsel-Taste und F-Taste können mit verschiedenen Funktionen belegt werden. Folgende Funktionen sind standardmäßig (<default>) bei den verschiedenen Wägepplikationen eingestellt: Kurzer Tastendruck Langer Tastendruck ➢ Bei erstmaligem Drücken: Wä- ➢ Bruttogewichtswert anzeigen Weih geeinheit einstellen ➢...
Seite 28 8.5.1 Wägeeinheit umschalten Standardmäßig ist die Wechsel-Taste so eingestellt, dass durch einen kurzen Tastendruck zwischen der Wägeeinheit umgeschalten werden kann. Einheit aktivieren: Bei erstmaligem kurzem Drücken der -Taste kann die Einheit für die Schnellauswahl festgelegt werden.  -Taste drücken und warten bis die Anzeige blinkt.
Seite 29 Andere Einheit aktivieren:  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wäh- len und mit ➔-Taste bestätigen. Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (%, FFA) finden Sie in Kap.
Seite 30 8.6 Unterflurwägung Mit Hilfe der Unterflurwägung können Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, gewogen werden. Gehen Sie wie folgt vor:  Waage ausschalten  Verschlussdeckel am Waagenboden öffnen.  Waage über eine Öffnung stellen. ...
Seite 31 9 Bedienkonzept Werkseitig wird die Waage mit verschiedenen Applikationen (Wägen, Kontrollwägen, Zählen) ausgeliefert. Nach dem ersten Einschalten befindet sich die Waage in der Applikation <Wägen>. Im Applikationsmenü (s. Kap.13.2.) können Sie jedoch durch die Auswahl einer Ap- plikation festlegen in welchem Modus die Waage nach dem Einschalten weiterhin ar- beiten soll.
Seite 32 Entsprechend der gewählten Applikation werden im Applikationsmenü nur die appli- kationsspezifischen Einstellungen angezeigt, sodass Sie ohne Umwege schnell ans Ziel kommen. • Informationen zu den applikationsspezifischen Einstellungen finden Sie bei der Beschreibung der jeweiligen Applikation. • Alle grundlegenden Einstellungen und Parameter, die sich auf den ge- samten Betrieb der Waage auswirken sind im Setup Menü...
Seite 33 10 Applikation <Wägen> Die Durchführung einer einfachen Wägung und Tarierung ist in Kap. 8.2 bzw. 8.4 be- schrieben. Weitere spezifische Einstellmöglichkeiten finden Sie in den folgenden Ka- piteln. Falls die Applikation <Wägen> nicht bereits aktiv ist, wählen Sie die Me- nüeinstellung <...
Seite 34 10.2 PRE-Tare 10.2.1 Aufgelegtes Gewicht als PRE-TARE Wert übernehmen Ptare actuAl  < < > >  Wägebehälter auflegen Menüeinstellung < Ptare > aufrufen und mit ➔-Taste  bestätigen.  Für die Übernahme des aufgelegten Gewichts als PRE- TARE Wert mit den Navigationstasten  < actuAl > wählen: Mit ➔-Taste bestätigen.
Seite 35 10.2.2 Bekanntes Taragewicht numerisch eingeben < Ptare >  < manuAl >  Menüeinstellung < Ptare > aufrufen und mit ➔-Taste bestätigen.  Mit den Navigationstasten  die Einstellung < manuAl > wählen und mit ➔-Taste bestätigen.  Bekanntes Taragewicht eingeben, numerische Eingabe s.
Seite 36 10.4 Wägeeinheiten 10.4.1 Wägeeinheit einstellen  Menüeinstellung < unit> wählen und mit ➔- Taste bestätigen.  Warten, bis die Anzeige blinkt.  Mit den Navigationstasten  die Wägeeinheit wäh- len und mit ➔-Taste bestätigen. • Die erforderlichen Einstellungen bei Auswahl einer Applikationseinheit (FFA, %) finden Sie in Kap.
Seite 37 10.4.2 Wägen mit Multiplikationsfaktor über Applikationseinheit <FFA> Hier legen Sie fest, mit welchem Faktor das Wägeergebnis (in Gramm) multipliziert wird. Somit kann z.B. ein bekannter Fehlerfaktor bei der Gewichtsermittlung gleich mitbe- rücksichtigt werden.  Menüeinstellung < unit > wählen und mit ➔-Taste be- stätigen.
Seite 38 11 Applikation <Zählen> Falls die Applikation <Zählen> nicht bereits aktiv ist, wählen Sie die Me- nüeinstellung < mode >  < count >, s. Kap. 9 11.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis < apcmen > angezeigt wird. ...
Seite 39 11.2 Applikation anwenden 11.2.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählen- den Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl.
Seite 40 Referenzstückzahl benutzerdefiniert:  Falls nötig, Wägebehälter auflegen und tarieren  Gewünschte Anzahl Referenzstücke auflegen.  Menüeinstellung < ref > aufrufen und mit ➔-Taste be- stätigen.  Mit den Navigationstasten  Einstellung < free > wäh- len und mit ➔-Taste bestätigen. ...
Seite 41  Stückgewicht eingeben, numerische Eingabe s. Kap. 3.2.2, die aktive Stelle blinkt.  Mit ➔-Taste bestätigen. Die Waage befindet sich nunmehr im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinden. 2. Teile zählen  Falls nötig, Wägebehälter auflegen und tarieren. ...
Seite 42 12 Applikation < Checkweighing > Falls die Applikation <Checkweighing> nicht bereits aktiv ist, wählen Sie die Menüeinstellung < mode >  < check >, s. Kap. 9 12.1 Applikationsspezifische Einstellungen Menü aufrufen: TARE-Taste drücken und gedrückt halten bis < apcmen > angezeigt wird. ...
Seite 43 12.2 Applikation anwenden 12.2.1 Kontrollwägen Mit der Applikationsvariante <Kontrollwägen> können Sie überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt. Die Über- oder Unterschreitung der Grenzwerte wird durch wird durch ein optisches (Toleranzmarken) und akustisches (sofern im Menü aktiviert) Signal angezeigt. Optisches Signal: Die Toleranzmarken liefern folgende Informationen: Einwaage über vorgegebener Toleranz...
Seite 44  Mit den Navigationstasten  die Einstellung < limlow > wählen.  Mit ➔-Taste bestätigen, das numerische Eingabefenster zur Eingabe des unteren Grenzwertes erscheint. Die aktive Stelle blinkt.  Unteren Grenzwert eingeben (numerische Eingabe s. Kap. 3.2.2) und bestätigen.  Die Waage kehrt zurück ins Menü...
Seite 45 13 Menü 13.1 Navigation im Menü Menü aufrufen: Applikationsmenü Setup Menü TARE-Taste drücken und gedrückt TARE- und ON/OFF-Taste gleichzeitig halten bis der erste Menüpunkt drücken und gedrückt halten bis der angezeigt wird erste Menüpunkt angezeigt wird Parameter wählen und einstellen: Blättern auf einer Ebene Mit den Navigationstasten lassen sich die einzelnen Menüblöcke der Reihe nach anwählen.
Seite 46 13.3 Setup-Menü Im Setup Menü haben Sie die Möglichkeit mit den Waageneinstellungen das Verhal- ten der Waage an Ihre Anforderungen (z.B. Umgebungsbedingungen, besondere Wägeprozesse) anzupassen. Diese Einstellungen sind global und unabhängig von der gewählten Applikation (aus- genommen: <buttons>). 13.3.1 Übersicht < setup > weitere Ebenen / Beschreibung Ebene 1 Ebene 2...
Seite 47 Print intfce Rs232 RS 232-Schnittstelle* Datenaus- USB-Schnittstelle* USB-d gabe *nur in Verbindung mit KUP-Schnittstelle Summiermodus ein-/ ausschalten, s. Kap. 14.2.1 On, off prmode trig manual Datenausgabe nach Drücken der PRINT-Taste, s. Kap. 14.2.2 autopr On, off Automatische Datenausgabe bei stabi- lem und positivem Wägewert s.
Seite 48 BEEPER keys Akustisches Signal bei Tastendruck ein-/ausschalten Akustisches Signal Check Akustisches Signal aus Slow Langsam ch-ok Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-lo Standard Fast Schnell Cont. Kontinuierlich Akustisches Signal aus Slow Langsam ch-hi Standard Fast Schnell Cont.
Seite 49 buttons Standardeinstellungen, s. default Kap. 8.5 Tastenbelegung Taste deaktiviert Wägeeinheit einstellen, s. unit Kap. 10.4.1 Wägeapplikation auswäh- mode len, s. Kap. 9 HOLD-Funktion ausführen, hold s.Kap. 10.3 spush f-key  PRE-Tare-Einstellungen  ptare öffnen, s. Kap. 10.2 change lpush Referenzstückzahl einstel- len, s.
Seite 50 tarerg 100% Definition max. Tarierbereich, wählbar 10% - 100%. Numeri- Tarierbereich  sche Eingabe s. Kap. 3.2.2 ztrack Automatische Nullnachführung [ <3d ] Zerotracking Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vor- handene „Stabilitätskompensation“...
Seite 51 Die Ausgabe kann an einen Drucker, PC oder Kontrollanzeigen erfolgen. Umgekehrt können Steuerbefehle und Dateneingaben über die angeschlossenen Geräte erfol- gen. Die Waagen sind standardmäßig mit einem KUP-Anschluss (KERN Universal Port) ausgestattet. KUP-Anschluss Alle verfügbaren KUP-Schnittstellenadapter finden Sie in unserem Webshop unter: http://www.kern-sohn.com...
Seite 52 14.1 KERN Communications Protocol (KERN Schnittstellenprotokoll) KCP ist ein standardisierter Schnittstellen-Befehlssatz für KERN-Waagen, der das Abrufen und Steuern vieler Parameter und Gerätefunktionen erlaubt. KERN Geräte mit KCP kann man dadurch ganz einfach an Computer, Industriesteuerungen und andere digitale Systeme anbinden. Eine ausführliche Beschreibung finden Sie im Handbuch “KERN Communications Protocol”, verfügbar im Downloadbereich auf un-...
Seite 53 14.2 Ausgabe-Funktionen 14.2.1 Summiermodus < sum > Mit dieser Funktion werden die einzelnen Wägewerte per Tastendruck in den Sum- menspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben. Funktion aktivieren: Im Setup Menü die Menüeinstellung < Print >  < sum > aufrufen und mit ...
Seite 54 Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < format >  < short > Erste Wägung Zweite Wägung Dritte Wägung Anzahl Wägungen/ Gesamtsumme Musterprotokoll (KERN YKB-01N): Menüeinstellung < prmode >  < weight  < sglprt  <on> >...
Seite 55 14.2.2 Datenausgabe nach Drücken der PRINT-Taste < manual > Funktion aktivieren:  Im Setup Menü die Menüeinstellung < print >  < prmode  < trig > > aufrufen und mit ➔-Taste bestätigen.  Für eine manuelle Datenausgabe mit den Navigationstasten  die Menüeinstel- lung <...
Seite 56 14.2.3 Automatische Datenausgabe < auto > Die Datenausgabe erfolgt automatisch ohne Drücken der PRINT-Taste, sobald die entsprechende Ausgabebedingung erfüllt ist, abhängig von der Einstellung im Menü. Funktion aktivieren und Ausgabebedingung einstellen: Im Setup Menü die Menüeinstellung < print >  < prmode ...
Seite 57 Musterprotokoll (KERN YKB-01N): 14.3 Datenformat Im Setup Menü die Menüeinstellung < print >  < prmode>   <weight >  <gntprt > aufrufen und mit ➔-Taste bestätigen. Mit den Navigationstasten  die Menüeinstellung < format > wählen und ...
Seite 58 Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 15.2 Wartung, Instandhaltung  Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechni- kern geöffnet werden.  Vor dem Öffnen vom Netz trennen. 15.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalen...
Seite 59 16 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache • Die Waage ist nicht eingeschaltet. Die Gewichtsanzeige leuchtet nicht. •...
Seite 60 17 Fehlermeldungen Fehlermeldung Erläuterung zlimit Nullstellbereich überschritten UnderZ Nullstellbereich unterschritten instab Last instabil wrong Justierfehler Unterlast Überlast Lo Bat Kapazität der Batterien / Akkus erschöpft TFKB-B-BA-def-2311...
Seite 61 18 Batteriegesetz Hinweis gemäß Batteriegesetz - BattG: INFORMATION • Die nachfolgenden Informationen sind gültig für Deutschland. Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batteriegesetz verpflichtet, Endverbraucher auf folgendes hinzuweisen: • Endverbraucher sind zur Rückgabe gebrauchter Batterien und Akkus gesetzlich verpflichtet.
Seite 63 KERN FKB Version 1.1 2023-03 Operating instructions Table scales Content Technical data ...................... 4 Declaration of conformity ..................7 Appliance overview ....................8 Components ....................8 Operating elements ..................9 3.2.1 Keyboard overview ................... 9 3.2.2 Numerical input ....................10 3.2.3 Overview of displays ..................10...
Seite 64 Adjustment ....................17 External adjustment < CalExt > ..............18 7.9.1 External adjustment with user-defined adjustment weight < caleud > ..19 7.9.2 Gravitational constant adjustment location < graadj > ......21 7.9.3 Gravitational constant place of location < grause > ........22 7.9.4 Basic Operation ....................
Seite 65 Setup menu ....................44 Overview < setup > ..................44 13.3.1 Communication with peripheral devices via KUP connection ......49 14.1 KERN Communications Protocol (KERN Interface Protocol) ....50 14.2 Issue functions ..................51 Add-up mode < sum > ..................51 14.2.1 Data output after pressing the PRINT button <...
Seite 66 1 Technical data KERN FKB 6K0.02 FKB 8K0.1 FKB 8K0.05 FKB 15K0.5 Item no./ Type TFKB 6K-5-B TFKB 8K-4-B TFKB 8K-5-B TFKB 15K-4-B Readability (d) 0.02 g 0.1 g 0.05 g 0.5 g Weighing range (max) 6000 g 8000 g...
Seite 67 KERN FKB 16K0.1 FKB 16K0.05 FKB 30K1 FKB 36K0.1 Item no./ Type TFKB 16K-4-B TFKB 16K-5-B TFKB 30K-3-B TFKB 36K-4-B Readability (d) 0.1 g 0.05 g 0.1 g Weighing range (max) 16000 g 16000 g 30000 g 36 kg Taring range (subtractive)
Seite 68 KERN FKB 36K0.2 FKB 65K1 FKB 65K0.2 Item no./ Type TFKB 36K-4B-B TFKB 65K-3-B TFKB 65K-4-B Readability (d) 0.2 g 0.2 g Weighing range (max) 36 kg 65 kg 65 kg Taring range (subtractive) 36 kg 65 kg 65 kg Reproducibility 0.4 g...
Seite 69 ** Smallest part weight for piece counting - under normal conditions: ➢ There are unsteady ambient conditions (draft, vibrations) ➢ The parts to be counted are being scattered Declaration of conformity The current EC/EU Conformity declaration can be found online in: www.kern-sohn.com/ce TFKB-B-BA-def-2311...
Seite 70 3 Appliance overview 3.1 Components Pos. Designation Weighing plate Display Keyboard Levelling screw Mains adapter connection Bubble level Anti-theft protection device connection KUP connection (KERN Universal Port) TFKB-B-BA-def-2311...
Seite 71 3.2 Operating elements 3.2.1 Keyboard overview Button Name Function in Operating Function in Menu mode ➢ Switch on/off ➢ Navigation key  (press button long ➢ Menu level back time) ➢ Exit menu / back to ON/OFF-but- ➢ Switch on/off the dis- weighing mode.
Seite 72 3.2.2 Numerical input Button Designation Function Select cipher Confirm entry. Press button repeatedly for every Navigation key ➔ digit. Wait until the numeric input window extin- guishes. Reduce flashing cipher (0 – 9) Navigation key  Increase flashing cipher (0 – 9) Navigation key ...
Seite 73 • The balance may only be used according to the described conditions. Other areas of use must be released by KERN in writing. 4.3 Warranty Warranty claims shall be voided in case: •...
Seite 74 Information is available on KERN’s home page (www.kern-sohn.com) with regard to the monitoring of balance test substances and the test weights required for this. In KERN's accredited calibration laboratory test weights and balances may be calibrated (return to the na- tional standard) fast and at moderate cost.
Seite 75 Unpacking, Installation and Commissioning 7.1 Installation Site, Location of Use The balances are designed in a way that reliable weighing results are achieved in common conditions of use. You will work accurately and fast, if you select the right location for your balance. On the installation site observe the following: •...
Seite 76 Check, whether the voltage acceptance on the scales is set correctly. Do not connect the scales to the power mains unless the information on the scales (sticker) matches the local mains voltage. Only use KERN original mains adapter. Using other makes requires consent by KERN. Important: ➢...
Seite 77 7.5 Battery operation (optional) When the batteries are exhausted, in the display will appear < Lo Bat >.  Rotate the balance carefully in a way that the bottom of the balance is freely ac- cessible.  Open the battery compartment and exchange the batteries. Ensure correct polarisation.
Seite 78 7.6 Rechargeable battery operation (optional) ATTENTION  The rechargeable battery and the battery match with each other. Only use the delivered mains adapter.  Do not use the balance during the loading process.  The rechargeable battery can only be replaced by the same or by a type recommended by the manufacturer.
Seite 79 Before connecting or disconnecting of additional devices (printer, PC) to the data in- terface, always disconnect the balance from the power supply. With your balance, only use accessories and peripheral devices by KERN, as they are ideally tuned to your balance.
Seite 80 7.9.1 External adjustment < CalExt >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...
Seite 81  Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed.  Once < reMvld> is displayed, remove the adjustment weight.  After successful adjustment the balance automatically re- turns to weighing mode. In case of an adjustment error (e.g.
Seite 82  Acknowledge selection by ➔ button. < Zero >, < Put ld > followed by the weight value of the adjust- ment weight to be placed will be displayed.  Place the adjustment weight and confirm with ➔ button, < wait> followed by < reMvld> will be displayed. ...
Seite 83 7.9.3 Gravitational constant adjustment location < graadj >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal> is displayed.  Confirm by ➔ button, < CalExt> will be displayed. ...
Seite 84 7.9.4 Gravitational constant place of location < grause >  Press and hold the TARE and ON/OFF buttons simultane- ously to enter the setup menu.  Wait until the first menu item < Cal > is displayed.  Confirm by ➔ button, < CalExt > will be displayed. ...
Seite 85 8 Basic Operation 8.1 Turn on/off Start-up:  Press the ON/OFF button. The display lights up and the balance carries out a self- test. Wait until the weight display appears The scales are now ready for operation using the last ac- tive application Switching off: ...
Seite 86 8.3 Zeroing In order to obtain optimal weighing results, reset to zero the balance before weighing. Zeroing is only possible in the range ± 2% Max. For values greater than ± 2% maximum the error message < zlimit> is dis- played ...
Seite 87 8.5 Change-over button and F button (standard settings) The change-over button and the F button can be allocated with different functions. The following functions are set as per standard (<default>) in the different weighing applications: Short key pressing Long key pressing ➢...
Seite 88 8.5.1 Switch-over weighing unit As per standard the change-over button is set so that is it possible to switch-over between the weighing units by shortly pressing. Enable unit: The unit for quick selection can be determined when -button is shortly pressed for the first time. ...
Seite 89 Enable another unit:  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. For the required settings of an application unit (%, FFA) selection, please see chap.
Seite 90 8.6 Underfloor weighing Objects unsuitable for placing on the weighing scale due to size or shape may be weighed with the help of the flush-mounted platform. Proceed as follows:  Switch off the balance  Open closing cover at the balance bottom. ...
Seite 91 9 Operating concept From factory the balance is delivered with various applications (weighing, check weighing, counting). After the first start-up the balance is in the <Weighing> applica- tion. In the application menu (see chap. 13.2) however, you can define, selecting an ap- plication, in which mode the balance after switching-on has to continue working.
Seite 92 According to the selected application in the application menu just appear the applica- tion-specific settings, so that you reach the target quickly without deviation. • Information about the application-specific settings you will find in the description of the respective application. •...
Seite 93 10 Application <Weighing> How to carry out a simple weighing and taring, please refer to chap. 8.2 or 8.4. Further specific settings you will find in the following chapters. Shouldn’t the application <Weighing> already be enabled, select the menu setting < mode >  < weih >, see chap. 9 10.1 Application-specific settings Call up menu: Press the TARE key and hold it until <...
Seite 94 10.2 PRE-Tare 10.2.1 Take over the placed weight as PRE-TARE value Ptare actuAl  < < > >  Deposit weighing container Invoke menu setting < Ptare > and confirm by ➔ but-  ton.  To take over the placed weight as a PRE-TARE value, use the navigation keys ...
Seite 95 10.2.2 Enter the known tare weight numerically < Ptare >  < manuAl >  Invoke menu setting < Ptare > and confirm by ➔ but- ton.  Using the navigation keys  select the setting Select < manuAl > and confirm by pressing the ➔ but- ton.
Seite 96 10.4 Weighing Units 10.4.1 Setting weighing unit  Select menu setting < unit> and confirm on ➔ button.  Wait until the display flashes.  Use the navigation keys  to select the weighing unit and confirm on ➔ button. •...
Seite 97 10.4.2 Weighing with multiplication factor via the application unit <FFA> Here you determine with which factor the weighing result (in gram) will be multiplied. By that way, e.g. a known error factor in the weight determination can be immediately taken into account. ...
Seite 98 11 Application <Counting> Shouldn’t the application <Counting> already be enabled, select the menu setting < mode >  < count >, see chap. 9 11.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen> is displayed. ...
Seite 99 11.2 Using the application 11.2.1 Piece counting Before the balance can count parts, it must know the average part weight (i.e. refe- rence). Proceed by putting on a certain number of the parts to be counted. The ba- lance determines the total weight and divides it by the number of parts, the so-called reference quantity.
Seite 100 Reference quantity user-defined:  If necessary, put on and tare the weighing container.  Put on the desired quantity of reference pieces.  Invoke menu setting < ref > and confirm by ➔ button.  Use the navigation keys  to select the setting < free> and confirm on ➔...
Seite 101  Enter piece weight, numerical input see chap. 3.2.2, the active digit flashes.  Acknowledge by ➔ button. The balance is now in piece counting mode counting all units on the weighing plate. 2. Parts counting  If necessary, put on and tare the weighing container. ...
Seite 102 12 Application < Checkweighing > Shouldn’t the application <Checkweighing> already be enabled, select the menu setting < mode >  < check >, see chap. 9 12.1 Application-specific settings Call up menu: Press the TARE key and hold it until < apcmen > is displayed. ...
Seite 103 12.2 Using the application 12.2.1 Checkweighing With the <Checkweighing> application variant you can check if the weighing good is within a predefined tolerance range. When limit values are exceeded below or above, an acoustic signal (if enabled in menu) will sound and an optic signal (tolerance marks) will be displayed Optic signal: The tolerance marks provide the following information: Weighed-in goods exceed predefined tolerance...
Seite 104  Use the navigation keys  to select setting < limlow >.  Press ➔ button to confirm, the numeric input window for entering the lower limit value will appear. The active digit is flashing.  Enter lower limit value (numerical input see chap. 3.2.2) and confirm the entry.
Seite 105 13 Menu 13.1 Navigation in the menu Call up menu: Application menu Setup menu Press the TARE button and keep it Press the TARE and ON/OFF button at pressed until the first menu item will be the same time and keep them pressed displayed until the first menu item will be displayed Select and adjust parameters:...
Seite 106 13.3 Setup menu In the setup menu you have the possibility to adapt the behaviour of the balance to your requirements (e.g. environmental conditions, especial weighing processes). These settings are global and do not depend on the selected application (with excep- tion of: <buttons>).
Seite 107 Print intfce Rs232 RS 232 interface* Data output USB interface* USB-d *only in connection with KUP interface Switch on / off add-up mode, see chap. 14.2.1 prmode trig On, off manual Data output by pressing the PRINT button, see chap. 14.2.2 autopr On, off Automatic data output with stable and...
Seite 108 BEEPER keys Switch on / off acoustic signal by pressing button Acoustic signal Check Acoustic signal off Slow Slow ch-ok Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-lo Standard Fast Fast Cont. Continuous Acoustic signal off Slow Slow ch-hi Standard...
Seite 109 buttons Standard settings, see default chap. 8.5 Key allocation Button disabled Set weighing unit, see unit chap. 10.4.1 Select weighing application, mode see chap. 9 Execute HOLD function, hold s.Kap. 10.3 spush f-key  Open PRE-Tare settings,  ptare see chap. 10.2 change lpush Set reference quantity, see...
Seite 110 tarerg 100% Definition max. taring range, selectable 10% - 100%. Numeri- Taring range  cal input see chap. 3.2.2 ztrack Automatic zero tracking [ <3d ] Zerotracking In the event that small quantities are removed or added to the material to be weighed, incorrect weighing re- sults can be displayed due to the “stability compensa- tion“.
Seite 111 Issue may be made to a printer, PC or check displays. In reverse order, control or- ders and data inputs may be made via the connected devices. The balances are equipped with a KUP connection (KERN Universal Port) as per standard.
Seite 112 14.1 KERN Communications Protocol (KERN Interface Protocol) KCP is a standardized set of interface orders for KERN balances, which allows many parameters and device functions to be called up and controlled. KERN devices that have KCP can use it to connect easily to computers, industrial control systems and other digital systems.
Seite 113 14.2 Issue functions 14.2.1 Add-up mode < sum > With this function the individual weighing values are added into the summation memory by pressing a button and edited when an optional printer is connected. Activate function: In Setup menu invoke the menu setting < Print >  < sum > and confirm ...
Seite 114 Sample log (KERN YKB-01N): Menu setting < prmode >  < format >  < short > First weighing Second weighing Third weighing Number of weighings/ Total Sample log (KERN YKB-01N): Menu setting < prmode >  < weight  < sglprt ...
Seite 115 14.2.2 Data output after pressing the PRINT button < manual > Activate function:  In Setup menu invoke the menu setting < print >  < prmode  < > trig > and confirm with ➔ button.  For a manual data output select the menu setting < manual > with the naviga- tion keys ...
Seite 116 14.2.3 Automatic data output < auto > Data output happens automatically without having to press the PRINT button as soon as the corresponding output condition has been met, dependent on the setting in the menu. Enable function and set the output condition: In Setup menu invoke the menu setting <...
Seite 117 Sample log (KERN YKB-01N): 14.3 Data format In the setup menu call up the menu setting < print >  < prmode>   <weight >  <gntprt > and confirm on ➔ button. Use the navigation keys  to select the menu setting < format > and con- ...
Seite 118 Spilled weighing goods must be removed immediately. 15.2 Servicing, maintenance  The appliance may only be opened by trained service technicians who are autho- rized by KERN.  Before opening, disconnect from power supply. 15.3 Disposal Disposal of packaging and appliance must be carried out by operator according to valid national or regional law of the location where the appliance is used.
Seite 119 16 Instant help for troubleshooting In case of an error in the program process, briefly turn off the balance and disconnect from power supply. The weighing process must then be restarted from the beginning. Fault Possible cause • The balance is not switched on. The weight display does not glow.
Seite 120 17 Error messages Error message Explication zlimit Zero setting range exceeded UnderZ Zero setting range not achieved instab Load instable wrong Adjustment error Underload Overload Lo Bat Capacity of batteries / rechargeable batteries ex- hausted TFKB-B-BA-def-2311...
Seite 121 KERN FKB Version 1.1 2023-03 Notice d’emploi Balance de table Sommaire Caractéristiques techniques ................. 4 Déclaration de conformité ..................7 Aperçu de l'appareil ..................... 8 Éléments ....................... 8 Éléments de service ..................9 3.2.1 Aperçu du clavier ..................... 9 3.2.2 Saisie numérique ....................10...
Seite 122 Première mise en marche ................17 Ajustement ....................17 Ajustement externe < CalExt > ..............18 7.9.1 7.9.2 Ajustement externe à l'aide d'un poids d'ajustement défini par l'utilisateur < caleud > ......................19 Constante de gravité du lieu d'ajustement < graadj > .......21 7.9.3 Constante de gravité...
Seite 123 Aperçu du menu < setup > ................44 13.3.1 Communiquer avec les périphériques via la prise KUP ........49 14.1 KERN Communications Protocol (protocole de l'interface de KERN) ..50 14.2 Fonctions de transfert de données ............51 Mode de totalisation < sum > ................51 14.2.1...
Seite 124 1 Caractéristiques techniques KERN FKB 6K0.02 FKB 8K0.1 FKB 8K0.05 FKB 15K0.5 Référence / type TFKB 6K-5-B TFKB 8K-4-B TFKB 8K-5-B TFKB 15K-4-B Échelon (d) 0,02 g 0,1 g 0,05 g 0,5 g Plage de pesée (Max) 6000 g 8000 g...
Seite 125 KERN FKB 16K0.1 FKB 16K0.05 FKB 30K1 FKB 36K0.1 Référence / type TFKB 16K-4-B TFKB 16K-5-B TFKB 30K-3-B TFKB 36K-4-B Échelon (d) 0,1 g 0,05 g 0,1 g Plage de pesée (Max) 16 000 g 16 000 g 30 000 g...
Seite 126 KERN FKB 36K0.2 FKB 65K1 FKB 65K0.2 Référence / type TFKB 36K-4B-B TFKB 65K-3-B TFKB 65K-4-B Échelon (d) 0,2 g 0,2 g Plage de pesée (Max) 36 kg 65 kg 65 kg Plage de tare (substrac- 36 kg 65 kg...
Seite 127 ** Poids minimal d'une seule pièce lors de comptage de quantités dans les conditions normales : ➢ Conditions environnementales agitées (rafales de vent, vibrations) ➢ Dispersion de masse des pièces comptées Déclaration de conformité La déclaration de conformité CE/UE à jour est disponible en ligne à l'adresse : www.kern-sohn.com/ce TFKB-B-BA-def-2311...
Seite 128 3 Aperçu de l'appareil 3.1 Éléments Nº Dénomination Plateau de pesée Panneau d’affichage Clavier Pied avec vis de réglage Prise d'adaptateur secteur Niveau (bulle d’air) Point de fixation de protection antivol Prise KUP (KERN Universal Port) TFKB-B-BA-def-2311...
Seite 129 3.2 Éléments de service 3.2.1 Aperçu du clavier Touche Dénomination Fonction d’exploitation Fonction dans le menu ➢ Allumer / éteindre ➢ Touche directionnelle  (appuyer et maintenir ➢ Retourner au niveau pré- enfoncée la touche) Touche cédent du menu ON/OFF ➢...
Seite 130 3.2.2 Saisie numérique Touche Dénomination Fonction Sélectionner une chiffre Touche directionnelle Valider les données saisies. Appuyez plusieurs ➔ fois sur la touche pour chaque position. Attendez que la fenêtre de saisie numérique s'affiche. Touche directionnelle Diminuer la valeur du chiffre clignotant (0 à 9) ...
Seite 131 • La balance ne peut être exploitée que conformément aux recommandations don- nées. Autres utilisations/applications doivent faire l'objet d'une autorisation par écrit de KERN. 4.3 Garantie La garantie expire en cas de : •...
Seite 132 KERN (www.kern-sohn.com). Les poids étalon d'ajustement et les systèmes de pesée sont calibrés (étalonnés) rapidement et économiquement dans un centre agréé par KERN (adaptation aux normes obligatoires dans le pays). 5 Recommandations fondamentales de sécurité 5.1 Respecter les recommandations de cette notice d’emploi ...
Seite 133 7 Déballage, installation et mise en service 7.1 Lieu d’emplacement, lieu d’exploitation Les balances ont été conçues de manière à assurer des résultats fiables de pesage dans les conditions normales d’exploitation. Le choix d’une localisation correcte de la balance assure un travail exact et rapide. Dans le lieu d’emplacement, il faut respecter les principes suivants : •...
Seite 134 (étiquette adhésive) correspondent à la tension d'alimentation locale. Utilisez uniquement les adaptateurs secteur originaux de KERN. Utilisez d’autres accessoires exige un consentement de la part de KERN. Important : ➢ Avant la mise en service, vérifiez que le cordon d'alimentation n'est pas endommagé.
Seite 135 7.5 Alimentation par piles (sur demande) Les piles épuisées sont indiquées par le message < Lo Bat >.  Retournez soigneusement la balance pour y accéder par le bas.  Ouvrez le compartiment des piles et remplacez les piles. Faites attention à la polarité. ...
Seite 136 7.6 Alimentation par batterie (sur demande)  La batterie et le chargeur sont compatibles entre eux. Utilisez NOTA uniquement l'adaptateur secteur fourni avec la balance.  N'utilisez pas la balance pendant le processus de charge.  La batterie ne peut être remplacée que par une batterie du même type ou du type recommandé...
Seite 137 Avant de connecter ou déconnecter les périphériques (imprimante, ordinateur) à/de l’interface de données, déconnectez obligatoirement la balance du réseau électrique. Utilisez avec la balance les accessoires et les périphériques de KERN qui y sont adaptés de manière optimale. 7.8 Première mise en marche Pour obtenir des résultats de pesée précis à...
Seite 138 7.9.1 Ajustement externe < CalExt >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...
Seite 139  Placez le poids d'ajustement et confirmez en appuyant sur la touche ➔, les indications < wait > et < reMvld > s'affichent successivement.  Lorsque l'indication < reMvld >, s'affiche, retirez le poids d'ajustement.  Après un ajustement correct, la balance retournera auto- matiquement au mode de pesée.
Seite 140  Validez la sélection en appuyant sur la touche ➔. L'écran affichera un après l'autre les indications < Zero > et < Put ld >, suivi de la valeur de masse du poids d'ajus- tement à placer sur la balance. ...
Seite 141 7.9.3 Constante de gravité du lieu d'ajustement < graadj >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...
Seite 142 7.9.4 Constante de gravité du lieu d'emplacement < grause >  Pour appeler le menu de configuration, appuyez simultané- ment sur les touches TARE et ON/OFF.  Attendez que le premier élément de menu < Cal > appa- raisse.  Confirmez en appuyant sur la touche ➔, l'écran affichera l'indication <...
Seite 143 8 Mode de base 8.1 Allumer/éteindre Allumer :  Appuyez sur la touche ON/OFF. Une fois l'affichage allumé, la balance effectue un auto- test. Attendez l'affichage de la masse. La balance est prête à fonctionner avec la dernière appli- cation active. Éteindre : ...
Seite 144 8.3 Mettre à zéro Afin d’obtenir les résultats optimaux de pesée, la balance doit être mise à zéro avant la pesée. La mise à zéro est possible uniquement dans la plage de ±2% Max. Si les valeurs sont supérieures à ±2% Max, un message d’erreur < zlimit >. s'affiche.
Seite 145 8.5 La touche de commutation et la touche F (paramètres par défaut) La touche de commutation et la touche F peuvent correspondre à des diverses fonctions. Dans les applications de balance, les fonctions suivantes sont définies par défaut (< default >) : Appuyer et maintenir enfoncée la Appuyer sur la touche touche...
Seite 146 Changer d’unité de pesée 8.5.1 Par défaut, la touche de commutation est réglée de sorte qu'en appuyant sur la touche vous basculez entre les unités de pesage. Activer une unité: La première pression sur la touche permet de spé- cifier l'unité de sélection rapide. ...
Seite 147 Activer une autre unité:  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité de pesée et confirmez en appuyant sur la touche ➔.
Seite 148 8.6 Pesage dans l'air Le pesage dans l'air vous permet de peser des articles qui, en raison de leur taille ou de leur forme, ne peuvent pas être placés sur le plateau de la balance. Les pas à suivre sont les suivants : ...
Seite 149 9 Conception de prise en main La balance est livrée d'usine avec diverses applications (pesage simple, pesage de avec plage de tolérance, comptage de quantités). Après la première mise en marche, la balance démarre moyennant l'application <Pesage>. Après avoir allumé la balance, le mode de son fonctionnement ultérieur peut être dé- fini en sélectionnant l'application appropriée dans le menu des applications (voir le chapitre 13.2).
Seite 150 Lorsque vous sélectionnez une application, seuls les paramètres spécifiques à l'ap- plication sont affichés dans le menu de l'application, vous permettant d'atteindre votre destination rapidement et directement. • Pour plus d'informations sur les paramètres d'application spécifiques, re- portez-vous à la description de chaque application. •...
Seite 151 10 Application <Pesage> Comment réaliser un pesage simple et tarer, voir le chapitre 8.2 ou 8.4. Les autres options de paramétrage spécifiques sont décrites dans les chapitres suivants. Si l'application <Pesage> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < weih >, voir le chapitre 9. 10.1 Réglages spécifiques de l’application Appeler le menu : ...
Seite 152 10.2 PRE-Tare 10.2.1 Accepter la masse placée comme valeur PRE-TARE Ptare actuAl  < > < >  Posez le récipient utilisé. Appelez les paramètres du menu < Ptare > et confir-  mez en appuyant sur la touche ➔. ...
Seite 153 10.2.2 Saisie numérique de la tare connue < Ptare >  < manuAl >  Appelez les paramètres du menu < Ptare > et confir- mez en appuyant sur la touche ➔.  À l'aide des touches directionnelles , sélectionnez l'op- tion <...
Seite 154 10.4 Unités de pesée 10.4.1 Configurer l’unité de pesée  Sélectionnez le réglage dans le menu < unit > et confirmez en appuyant sur la touche ➔.  Attendez que le voyant clignote.  A l’aide des touches de navigation , sélectionnez le unité...
Seite 155 10.4.2 Peser avec facteur de multiplication avec l'unité d'application <FFA> Vous définissez ici le facteur de multiplication du résultat (en grammes). Ainsi, lors de la détermination de la masse vous pouvez, par exemple, faire répercu- ter le facteur d'erreur connu. ...
Seite 156 11 Application <Comptage de quantités> Si l'application <Comptage de quantités> n'est pas encore active, sélection- nez dans le menu l'option < mode >  < count >, voir le chapitre 9. 11.1 Réglages spécifiques de l’application Appeler le menu : ...
Seite 157 11.2 Prise en main de l'application 11.2.1 Comptage de quantités Avant qu’il soit possible de procéder au comptage de quantités à l’aide de la balance, il faut déterminer la masse moyenne d’une pièce (masse unitaire), appelée valeur de référence. Pour cela, il faut placer un certain nombre de pièces à compter. La ba- lance va calculer la masse totale qui sera divisée par le nombre des pièces, appelé...
Seite 158 Nombre d’unités de référence défini par l'utilisateur:  Le cas échéant, placez le récipient de pesée et tarez la ba- lance.  Placez le nombre requis de pièces de référence.  Appelez les paramètres du menu < ref > et confirmez en appuyant sur la touche ➔.
Seite 159  Saisissez la masse individuelle des pièces, saisie numé- rique, voir le chapitre 3.2.2, la position active clignote.  Confirmez en appuyant sur la touche ➔. La balance est maintenant en mode comptage de quantités et vous permet de compter toutes les pièces sur le plateau de pesée.
Seite 160 12 Application <Pesée avec plage de tolérance> Si l'application <Pesée avec plage de tolérance> n'est pas encore active, sélectionnez dans le menu l'option < mode >  < check >, voir le cha- pitre 9. 12.1 Réglages spécifiques de l’application Appeler le menu : ...
Seite 161 12.2 Prise en main de l'application 12.2.1 Pesage de contrôle La variante de l'application <Pesage de contrôle> vous permet de vérifier si le matériau à peser se trouve dans la plage de tolérance définie. Le dépassement des valeurs limites (baissant au-dessous et montant au-dessus) est signalé...
Seite 162 La balance revient au menu < limupp >.  À l'aide des touches directionnelles , choisissez le ré- glage < limlow >.  Validez en appuyant sur la touche ➔, la fenêtre de saisie numérique s'affiche, permettant la saisie numérique de la limite inférieure.
Seite 163 13 Menu 13.1 Navigation dans le menu Appeler le menu : Menu d’application Menu de configuration Appuyez sur la touche TARE et mainte- Appuyez simultanément sur les touches nez-la enfoncé jusqu'à ce que le pre- TARE et ON/OFF, jusqu'à ce que le pre- mier élément de menu apparaisse.
Seite 164 13.3 Menu de configuration Dans le menu de configuration, il est possible d'adapter les paramètres de la ba- lance/le comportement de la balance à vos besoins (par exemple, les conditions am- biantes, les processus de pesage spéciaux). Ces paramètres sont globaux et indépendants de l'application sélectionnée (sauf le réglage <...
Seite 165 Print intfce Rs232 Interface RS-232* Transfert de Interface USB* données USB-d * uniquement en combinaison avec la prise KUP Activer/désactiver le mode de totalisa- tion, voir le chapitre 14.2.1 prmode trig On, off Transfert de données après avoir ap- manual puyé...
Seite 166 BEEPER keys Allumer/éteindre la tonalité du clavier Signal sonore Check Signal sonore éteint Slow Libre ch-ok Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-lo Standard Fast Rapide Cont. Continu Signal sonore éteint Slow Libre ch-hi Standard Fast Rapide Cont.
Seite 167 buttons Réglages standards, voir le default chapitre 8.5 Affectation des touches Touche désactivée Configurer de l'unité de pe- unit sée, voir le chapitre 10.4.1 Sélectionner une applica- mode tion de la balance, voir le chapitre 9 Activer la fonction HOLD, hold voir le chapitre 10.3 Ouvrir les réglages de...
Seite 168 tarerg 100% Définir la plage max. de la tare, choix possibles de 10 à Plage de tarage  100%. Saisie manuelle, voir chapitre 3.2.2 ztrack Maintenance automatique de zéro [< 3d] Maintien de zéro Si la quantité du matériau pesé est imperceptiblement diminuée ou augmentée, le mécanisme de «...
Seite 169 A l'inverse, il permet l'émission d'ordres de contrôle et la saisie de don- nées à l'aide des appareils connectés. Les balances sont équipées par défaut d'une prise KUP (KERN Universal Port). Prise KUP Vous trouverez tous les adaptateurs d'interface KUP disponibles dans notre boutique en ligne : http://www.kern-sohn.com...
Seite 170 14.1 KERN Communications Protocol (protocole de l'interface de KERN) Le protocole KCP est un ensemble standardisé de commandes d'interface pour les balances KERN qui vous permet d'appeler et de contrôler de nombreux paramètres et fonctions de l'appareil. En conséquence, les appareils KERN avec protocole KCP peuvent être très facilement connectés aux ordinateurs, systèmes de contrôle indus-...
Seite 171 14.2 Fonctions de transfert de données 14.2.1 Mode de totalisation < sum > Cette fonction permet d'ajouter des valeurs de pesée individuelles à la mémoire de sommation après avoir appuyé sur un bouton et après avoir connecté une impri- mante en option – leur impression. Activer la fonction : Dans le menu de configuration, appelez la configuration de menu <...
Seite 172 Modèle de protocole (KERN YKB-01N) : Réglage du menu < prmode >  < format >  < short > Première pesée Deuxième pesée Troisième pesée Nombre de pesées / somme totale Modèle de protocole (KERN YKB-01N) : Réglage du menu <...
Seite 173 14.2.2 Transfert de données après avoir appuyé sur la touche PRINT < ma- nual > Activer la fonction :  Dans le menu de configuration, appelez l'option de menu < print >  < prmode >  < trig > et confirmez en appuyant sur la touche ➔. ...
Seite 174 14.2.3 Transfert automatique de données < auto > Le transfert de données a lieu automatiquement sans appuyer sur la touche PRINT, si les conditions de transfert appropriées sont remplies, en fonction du réglage du menu. Activer la fonction et régler la condition de transfert : Dans le menu de configuration, appelez la configuration de menu <...
Seite 175  Placez le matériau à peser.  Les valeurs de pesée seront envoyées conformément au cycle défini. Modèle de protocole (KERN YKB-01N) : 14.3 Format de données Dans le menu de configuration, appelez l'option de menu < print > ...
Seite 176 Ramassez immédiatement tout matériel déversé. 15.2 Entretien, conservation en bon état de fonctionnement  L'appareil ne doit être utilisé et entretenu que par le personnel formé à cette fin et agréé par KERN.  Débranchez du secteur avant de l'ouvrir. 15.3 Traitement des déchets Le recyclage de l’appareil et de son emballage doit se faire conformément à...
Seite 177 16 Aide en cas de pannes mineures Si le logiciel ne fonctionne pas correctement, déconnecter l’alimentation de la ba- lance et la rallumer. Ensuite, le processus de pesage doit être redémarré. Panne Raison possible • La balance n’est pas allumée. L'indicateur de poids ne s'al- lume pas.
Seite 178 17 Messages d’erreur Message d’er- Explication reur zlimit Dépassement de la plage de mise à zéro (vers le haut) UnderZ Dépassement de la plage de mise à zéro (vers le vers le bas) instab Charge instable wrong Erreur d'ajustement Sous charge Surcharge Lo Bat Piles/batteries épuisées...
