VLT® Extended Relay Card MCB 113
Bedienungsanleitung
Option
[135]
Drehm.% nom.
4-20 mA
[136]
Leistung 4-20 mA
[137]
Drehzahl 4-20 mA
[138]
Drehm. 4-20 mA
[139]
Bussteuerung 0–
20 mA
[140]
Bussteuerung 4–20
mA
[141]
Bus-Steuerung 0 -
20 mA Timeout
[142]
Bus-Steuerung 4 -
20 mA Timeout
[150]
Max.Ausgangsfreq.
4-20 mA
Tabelle 32: Parameter 6-71 Klemme X45/1 Min. Skalierung
Bereich
Funktion
0.00%*
[0.00–
Dieser Parameter skaliert das Min.-Analogsignal an Ausgangsklemme X45/1 in Prozent des max. Signal-
2000%]
pegels. Ist beispielsweise 0 mA (oder 0 Hz) bei 25 % des maximalen Ausgangswerts erforderlich, pro-
grammieren Sie 25 %. Skalierungswerte bis zu 100 % können nie höher sein als die entsprechende Ein-
stellung in Parameter 6-72 Klemme X45/1 Max. Skalierung.
Tabelle 33: Parameter 6-72 Klemme X45/1 Max. Skalierung
Bereich
Funktion
100%*
[0.00–
Dieser Parameter skaliert das Max.-Analogsignal an Ausgangsklemme X45/1 in Prozent des max. Signalpe-
200.00%]
gels. Setzen Sie den Wert auf den Maximalwert der aktuellen Signalausgabe. Sie können den Ausgang so
skalieren, dass beim Skalenendwert ein Strom unter 20 mA bzw. bei einem Ausgang von unter 100 % des
maximalen Signalwerts 20 mA erzielt werden. Sollen die 20 mA bereits bei 0 – 100 % des Signalwertes er-
reicht werden, so geben Sie den prozentualen Wert direkt ein, z. B. 50 % = 20 mA. Wenn bei maximalem
Signal (100 %) ein kleinerer Strom zwischen 4 und 20 mA erforderlich ist, berechnen Sie den Prozentwert
wie folgt (Beispiel mit erforderlichem max. Ausgangssignal von 10 mA):
IBEREICH mA
IGEWÜNSCHT MAX mA
20
0%

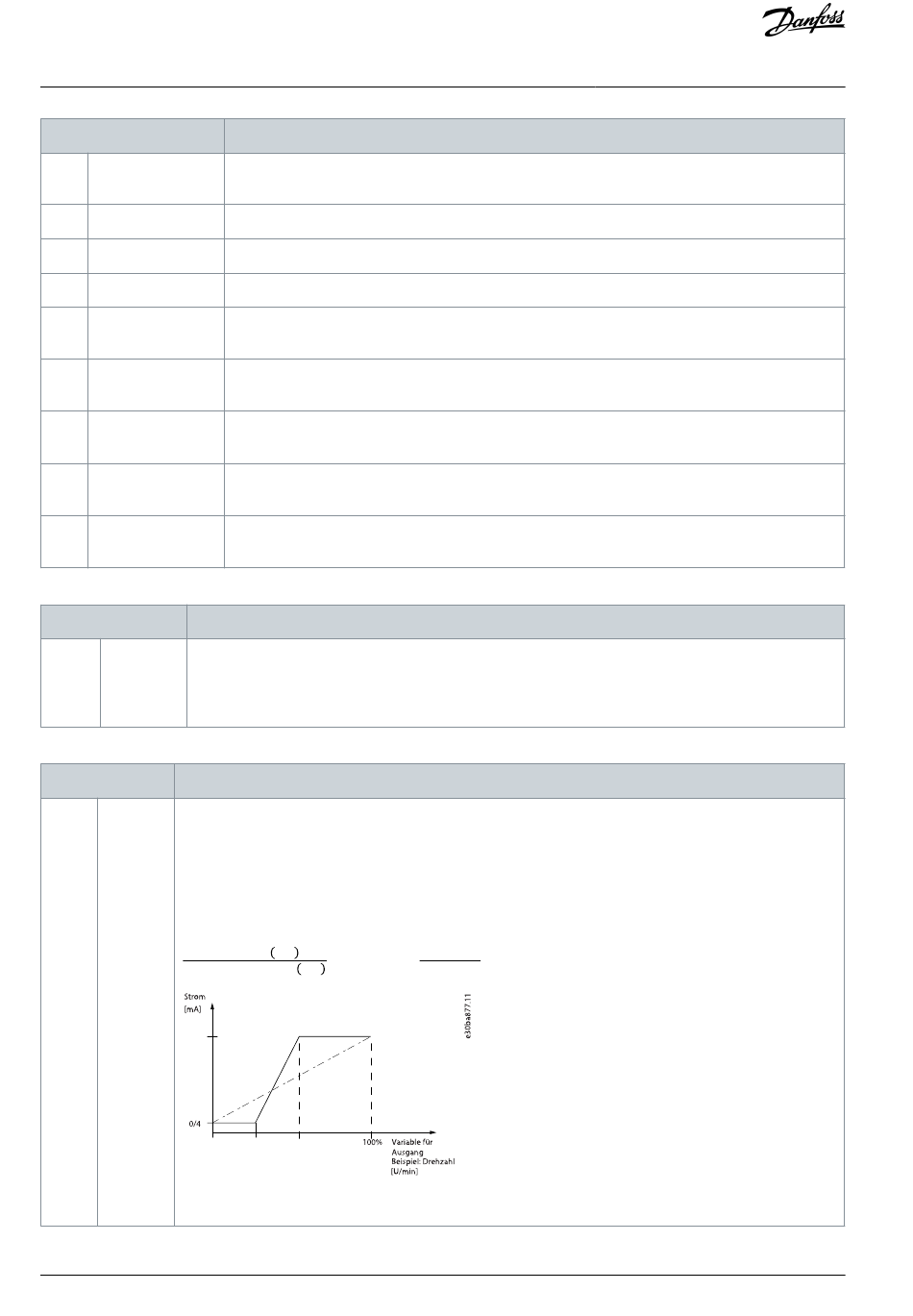

Abbildung 6: Ausgang max. Skalierung
42 | Danfoss A/S © 2020.01
Funktion
Die Drehmoment-Einstellung bezieht sich auf die Einstellung des Motor-Drehmoments.
Stammt aus Parameter 1-20 Motornennleistung [kW].
Stammt aus Parameter 3-03 Maximaler Sollwert. 20 mA = Wert in Parameter 3-03 Maximaler Sollwert.
Der Drehmoment-Sollwert bezieht sich auf 160 % Drehmoment.
Ein Ausgangswert, der über Feldbus-Prozessdaten eingestellt wird. Der Ausgang funktioniert un-
abhängig von den internen Funktionen im Frequenzumrichter.
Ein Ausgangswert, der über Feldbus-Prozessdaten eingestellt wird. Der Ausgang funktioniert un-
abhängig von den internen Funktionen im Frequenzumrichter.
Parameter 4-54 Warnung Sollwert niedr. definiert das Verhalten des Analogausgangs bei einem
Feldbus-Timeout.
Parameter 4-54 Warnung Sollwert niedr. definiert das Verhalten des Analogausgangs bei einem
Feldbus-Timeout.
In Bezug auf Parameter 4-19 Max. Ausgangsfrequenz.
× 100 % =
Analogaus-
Analogaus-
gang min.
gang max.
Skalierung
Skalierung
Par. 6-71
Par. 6-72
20 − 4 mA
× 100 % = 160 %
10 mA
Parametereinstellung
AQ322553864968de-000101 / 130R0353
