VLT® Extended Relay Card MCB 113
Bedienungsanleitung

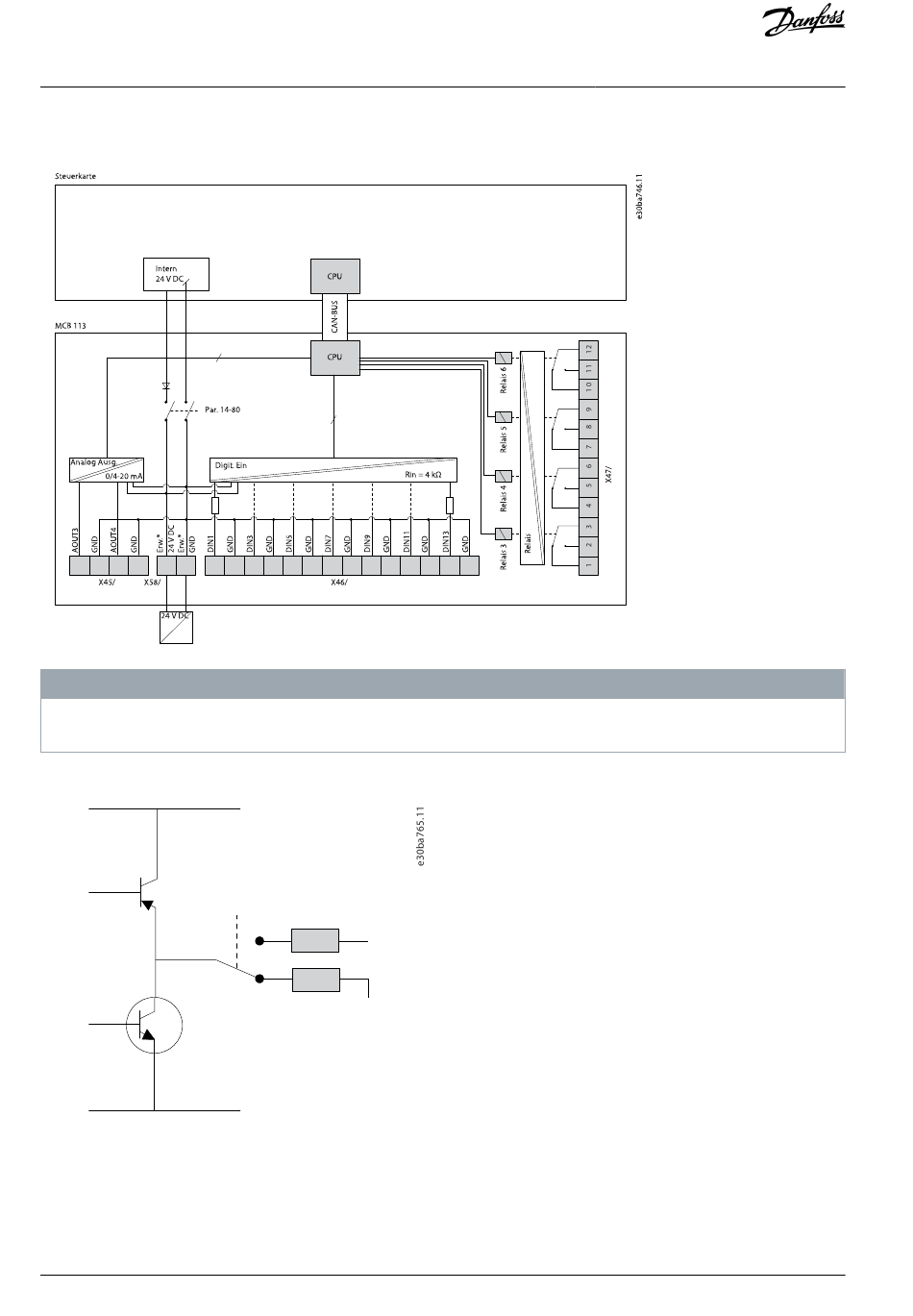

3.2.2 Anschlussdiagramm
1
2
3
4
1
2
1
Die Anschlüsse dieser Relais unterscheiden sich von den Standardrelais der Frequenzumrichter. Die Spule befindet sich zwischen
T2 und T3 und nicht zwischen T1 und T2.
Die Digitaleingänge werden für PNP oder NPN in Parameter 5-00 Schaltlogik programmiert.
24 V DC
Par. 5-00
GND
Abbildung 2: Programmierung der Digitaleingänge
10 | Danfoss A/S © 2020.01
2
7
2
3
4
5
6
7
8
9
10
H I N W E I S
24 V (NPN)
0 V (PNP)*
11
12
13
14
Installation
AQ322553864968de-000101 / 130R0353
