VLT® Extended Relay Card MCB 113
Bedienungsanleitung

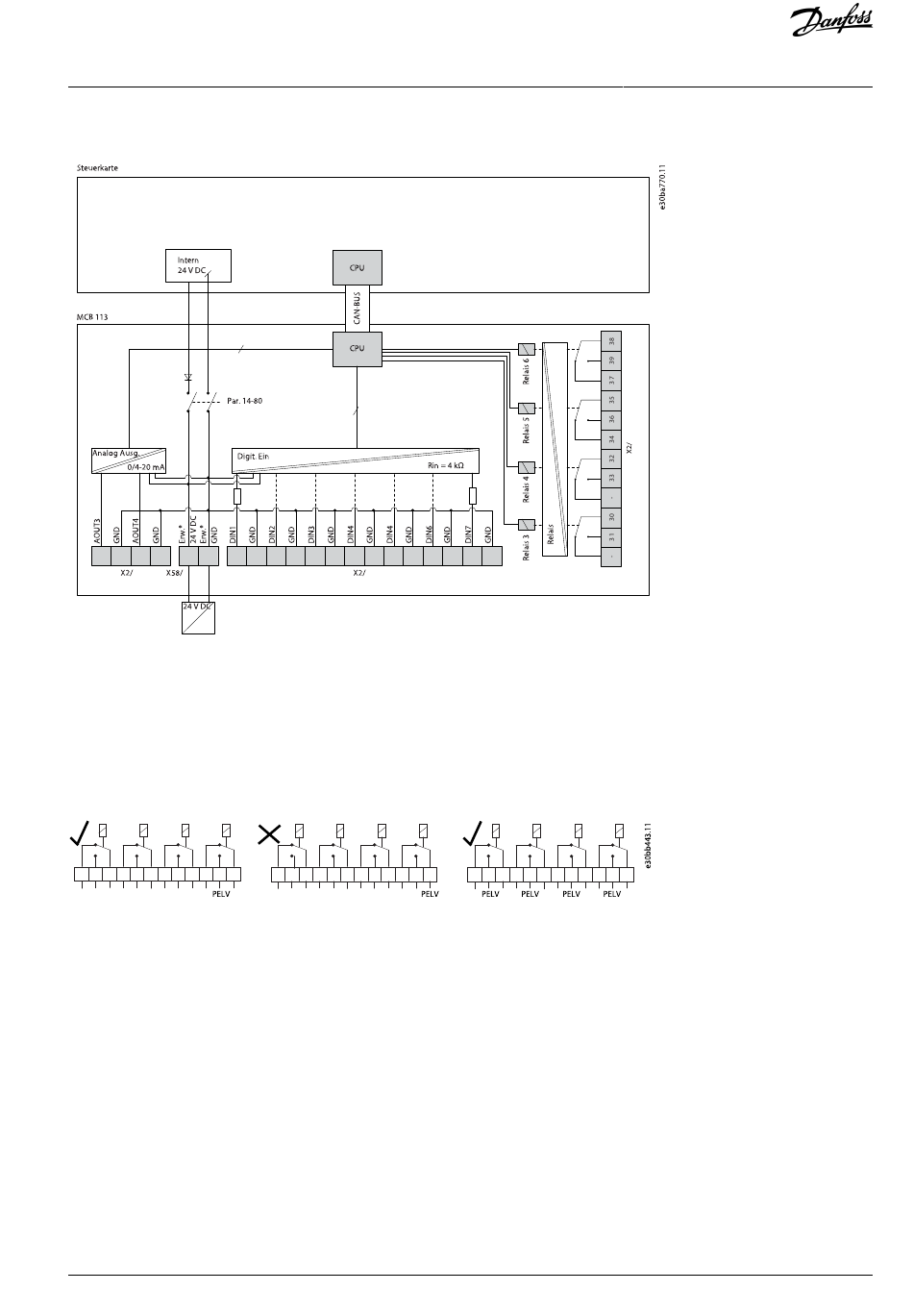

3.2.3 Anschlussdiagramm – Einhaltung von NAMUR
60
61
62
63
1
2
10
3.2.4 Galvanische Trennung
Die VLT® Extended Relay CardMCB 113 kann an Klemme X58/ an eine externe 24-V-Versorgung angeschlossen werden, um die gal-
vanische Trennung zwischen dem Frequenzumrichter und der Optionskarte sicherzustellen. Wenn keine galvanische Trennung er-
forderlich ist, kann die Optionskarte an die interne 24-V-Versorgung des Frequenzumrichters angeschlossen werden. Die interne 24-
V-Versorgung ist an X58 verfügbar, wenn Parameter 14-80 Ext. 24 VDC für Option auf [0] Nein eingestellt ist.
Die Relais unterstützen eine Kombination aus 24-V- und 250-V-Signalen, so lange sich zwischen ihnen ein nicht verwendetes Relais
befindet.
1
2
3 4
5 6
7
8 9 10 11 12
Spannungs-
Spannungs-
führendes
führendes
Teil
Teil
Abbildung 3: Gültige Anschlüsse für galvanische Trennung
Danfoss A/S © 2020.01
2
7
-
11
-
12
-
13
-
14
-
1
2
3 4
5 6
7
8 9 10 11 12
Spannungs-
Spannungs-
Spannungs-
führendes
führendes
führendes
Teil
Teil
Teil
15
-
16
-
1
2
3 4
5 6
7
8 9 10 11 12
Installation
AQ322553864968de-000101 / 130R0353 | 11
