VLT® Extended Relay Card MCB 113
Bedienungsanleitung
3 Installation
3.1 Mechanische Installation
3.1.1 Installation in Baugrößen A5–C4
Für die Baugrößen A5–C4 kann nur eine C-Option gleichzeitig installiert werden.
Installieren Sie den kleinen Lüfter für VLT® Extended Relay CardMCB 113, VLT® A/B nicht in C-Option des Adapters MCF 106 oder
in den Baugrößen B4, C3, C4, D, E und F.

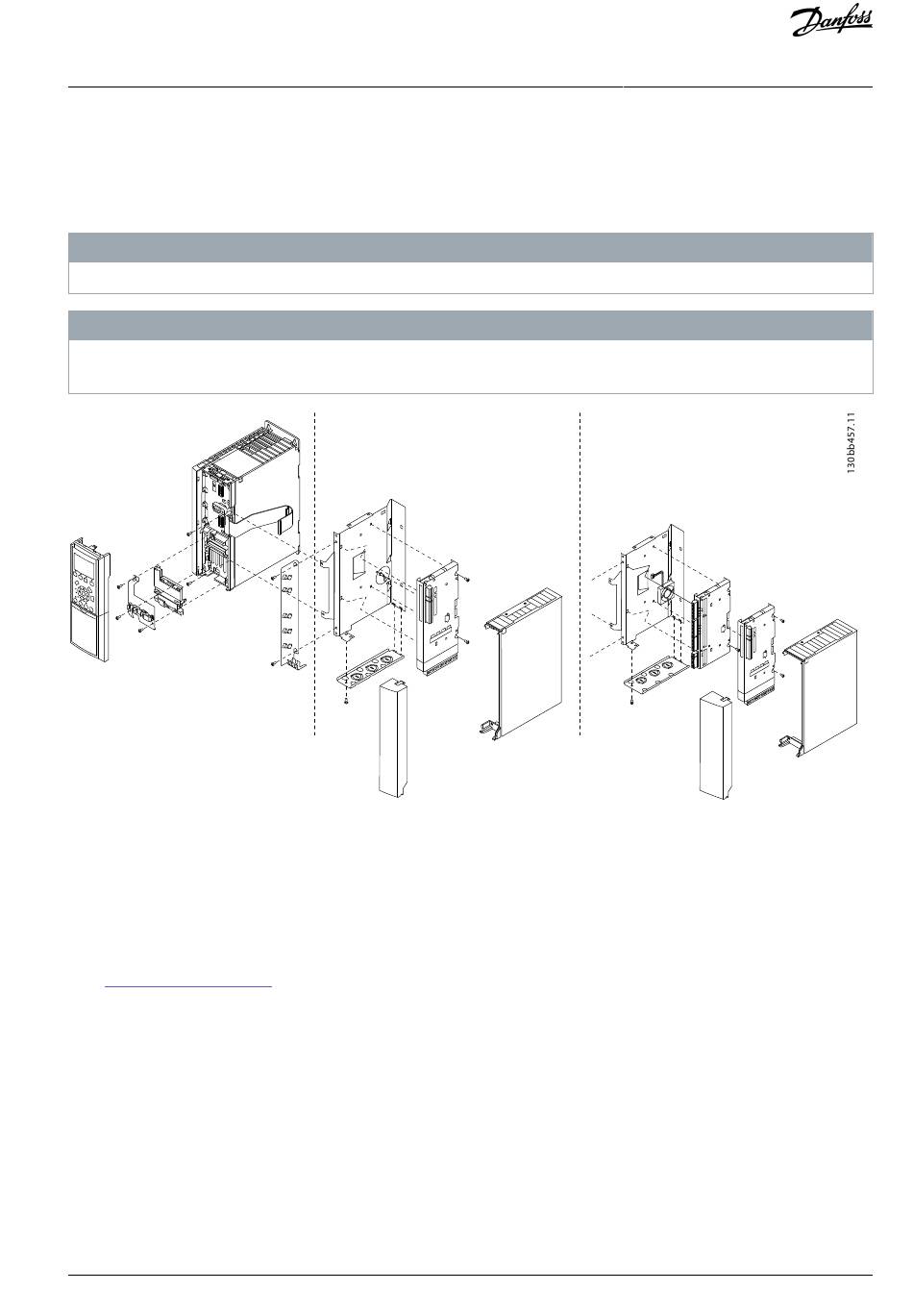

Abbildung 1: Installation der VLT® Extended Relay Card MCB 113 – Explosionszeichnung
•
Wenn nur eine C-Option verwendet wird, verwenden Sie den 40-mm-Einbausatz.
•
Wird der MCB 113 in Kombination mit dem VLT® Motion Control MCO 305 verwendet, verwenden Sie den 60-mm-Einbausatz.
3.2 Elektrische Installation
3.2.1 Sicherheitshinweise
Siehe
2.1 Sicherheitsmaßnahmen
Danfoss A/S © 2020.01
H I N W E I S
H I N W E I S
1
für allgemeine Sicherheitshinweise.
2
AQ322553864968de-000101 / 130R0353 | 9
