Verdrahtungsbeispiele; Abbildung 13: Starterbox In Der Busmitte - S; Abbildung 14: Verdrahtungsbeispiel Starterbox Am Busende - Arcor StarterBox Montageanleitung Und Bedienungsanleitung

Für Profis
6
-Abschlusswiderstand ∞ Ω
Schalter S100 in rechter Position: S
0

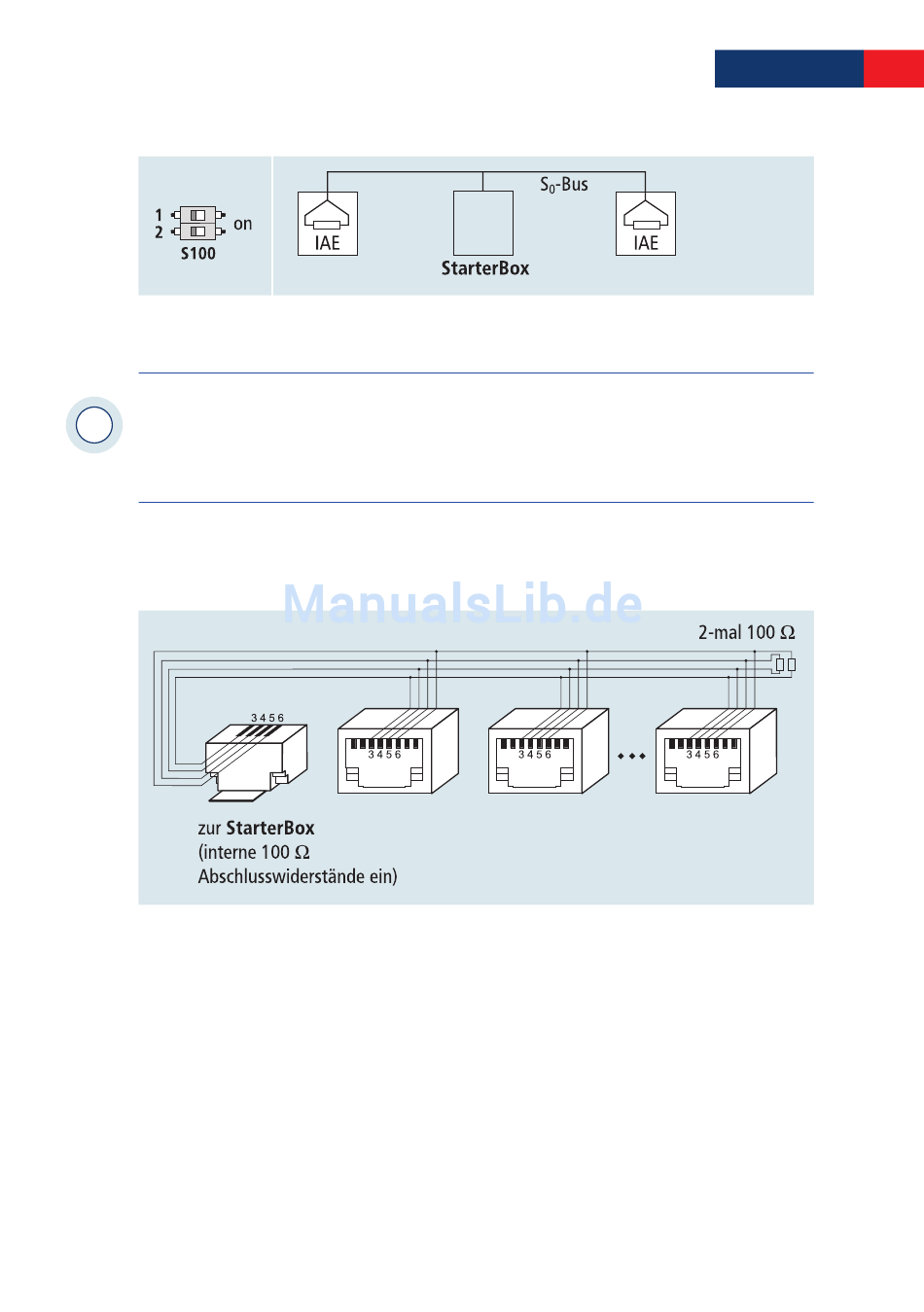

Abbildung 13: StarterBox in der Busmitte – S 0 -Abschlusswiderstand ∞ Ω
Achtung:
-Bus-Verkabelung ist mit 100 Ω Abschlusswiderständen zu
Jedes Ende der externen S
0
beschalten.
6.5

Verdrahtungsbeispiele

Abbildung 14: Verdrahtungsbeispiel StarterBox am Busende
