Schalter S101-2 in linker Position: Konfiguration für „Punkt zu Punkt" oder „erweiter-
ter passiver Bus"

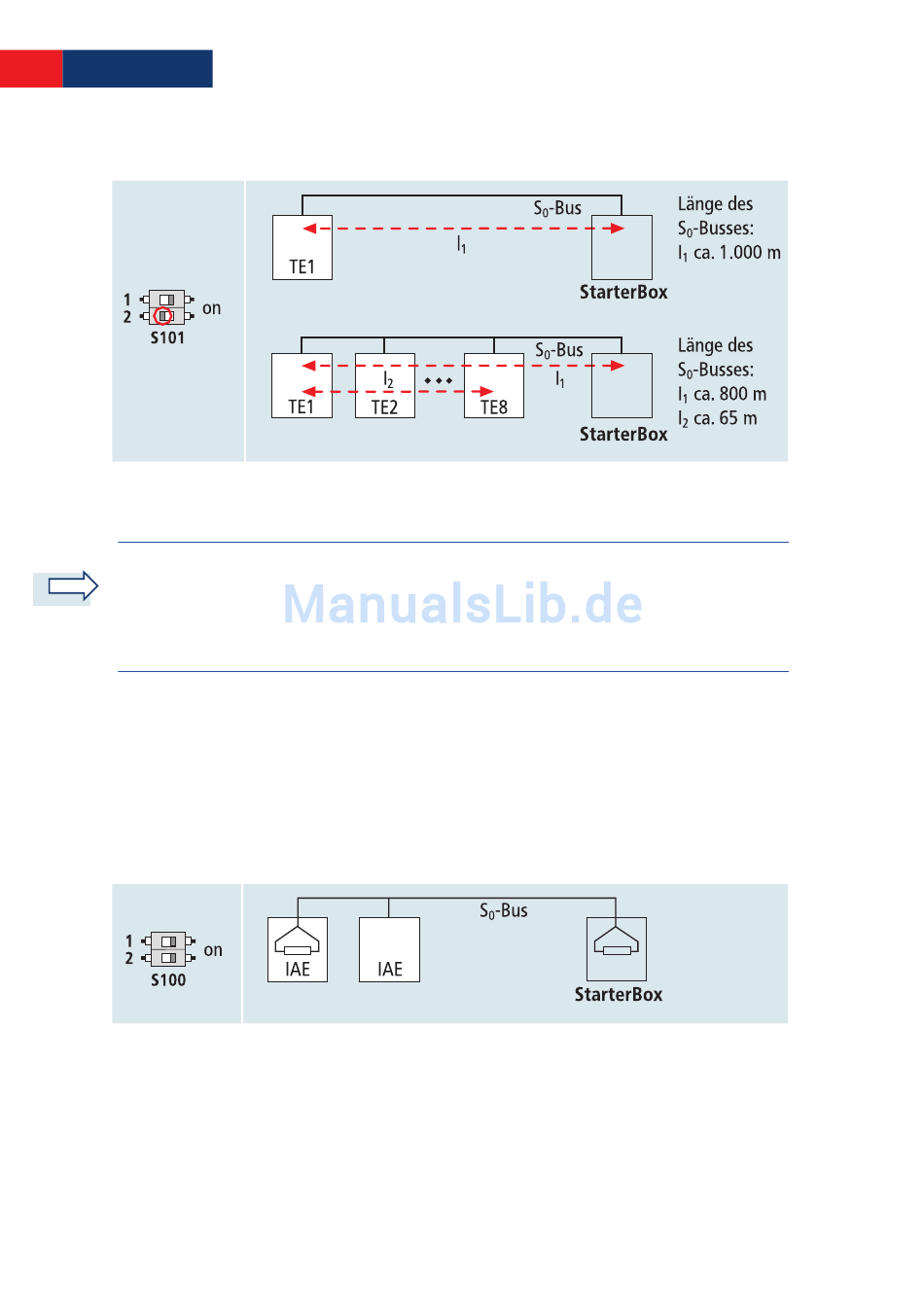

Abbildung 11: S 0 -Bus-Konfiguration – Punkt zu Punkt / erweiterter passiver Bus
Hinweis:
TE 1–8 sind ISDN-Endgeräte (Terminal Equipment), z. B. ISDN-Telefone, PC-Karten,
TK-Anlagen etc.
6.4 Abschlusswiderstände
Wenn Sie die StarterBox in der Mitte Ihres externen S -Busses installieren, müssen Sie
0
die Abschlusswiderstände der StarterBox ausschalten.
-Abschlusswiderstand 100 Ω
Schalter S100 in linker Position: Werkseinstellung: S
0
Abbildung 12: StarterBox am Busende – S 0 -Abschlusswiderstand 100 Ω
