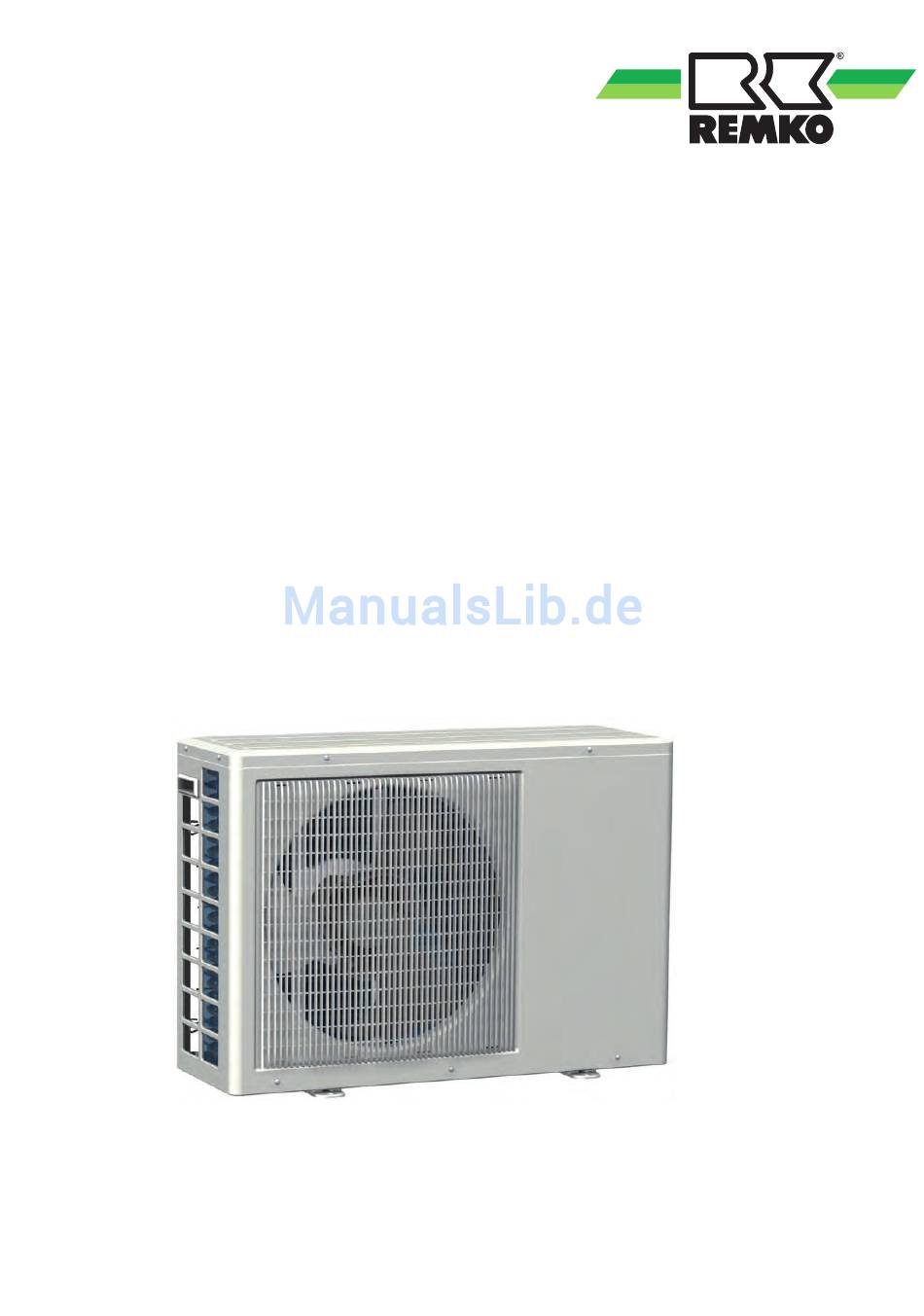

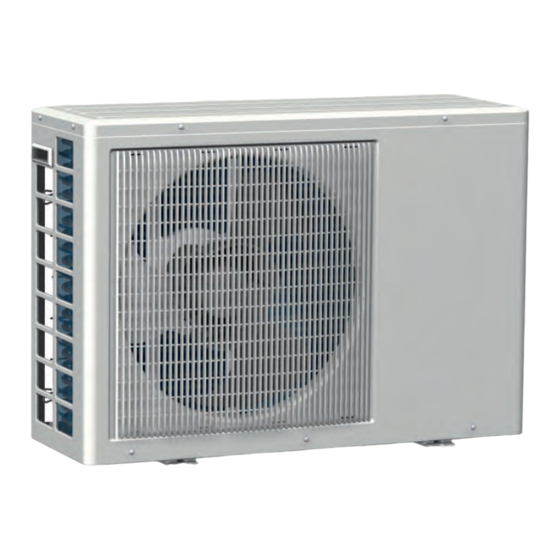

- Seite 1 Montage- und Betriebsanleitung REMKO MVT...DC MVT 601 DC, MVT 901 DC, MVT 1051 DC Inverter Multisplit-Außenteile Vor Beginn aller Arbeiten Anleitung lesen! 0040-2014-07 Version 2, de_DE...
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung! Montage- und Betriebsanleitung (Original)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO MVT...DC 11.5 Widerstände des Heißgassensors....................54 Pflege und Wartung..........................55 Außerbetriebnahme..........................56 Gerätedarstellung und Ersatzteilliste....................57 14.1 Gerätedarstellung ........................57 14.2 Ersatzteilliste ..........................58 Index..............................59...
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Ver- Lesen Sie vor der ersten Inbetriebnahme des letzungen führen kann, wenn sie nicht Gerätes oder deren Komponenten die Betriebsan- gemieden wird. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO MVT...DC 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Entsorgung der Geräte und Komponenten „Gewährleistungsurkunde” vollständig ausgefüllt Bei der Fertigung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt werden ausschließlich recyclebare Materialien ver- hat. Die Gewährleistungsbedingungen sind in den wendet. Tragen Sie zum Umweltschutz bei, indem „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Technische Daten
REMKO MVT...DC Technische Daten 2.1 Gerätedaten Baureihe MVT 601 DC MVT 901 DC MVT 1051 DC Inverter Multisplit-Außenteile zum Kühlen und Betriebsweise Heizen 5,30 7,90 10,55 Nennkühlleistung (2,60-5,60) (2,60-8,20) (2,60-11,10) Energieeffizienzgröße SEER Energieverbrauch, jährlich, Q Energieeffizienzklasse Kühlen 6,00 8,20 11,00... - Seite 9 Baureihe MVT 601 DC MVT 901 DC MVT 1051 DC Kältemittelleitung, Länge gesamt, max.. Kältemittelleitung, Höhe, max., AT oben Kältemittelleitung, Höhe, max., AT unten Abmessungen Höhe Breite Tiefe Gewicht EDV-Nr. 1623301 1623311 1623331 Lufteintrittstemperatur TK 27°C / FK 19°C, Außentemperatur TK 35°C / FK 24°C, max. Luftvolumenstrom, 5m Rohrleitungslänge...
-
Seite 10: Geräteabmessungen
REMKO MVT...DC 2.2 Geräteabmessungen Abb. 1: Abmessungen MVT 601 DC (Alle Angaben in mm) Abb. 2: Abmessungen MVT 901 DC (Alle Angaben in mm) Abb. 3: Abmessungen MVT 1051 DC (Alle Angaben in mm) Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 11: Leistungskurven Heizen Und Kühlen
6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 4: Leistungskurven Heizen MVT 601 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW 7,00 6,15... - Seite 12 REMKO MVT...DC Heizleistung MVT 901 DC 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 6: Leistungskurven Heizen MVT 901 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C...
- Seite 13 Heizleistung MVT 1051 DC 15,00 14,00 13,00 12,00 11,00 10,00 9,00 8,00 7,00 6,00 5,00 4,00 3,00 2,00 1,00 0,00 [°C] Abb. 8: Leistungskurven Heizen MVT 1051 DC (Angaben bei Innenraumtemperatur 20 °C) A: Außentemperatur 2: Heizleistung in kW 1: COP 3: Leistungsaufnahme in kW Außentemperatur in °C Heizleistung in kW...
-
Seite 14: Aufbau Und Funktion
Kompressor, einem Verflüssiger in Lamel- Kompressor lenbauform, drei elektronischen Expansionsventil Drosselorgan Kapillarrohr und einem Verflüssigerventilator.Kombinierbar ist Anschlussventil Saugleitung A das Außenteil mit REMKO Innengeräten der Serie Anschlussventil Saugleitung B MXW entsprechend der Kühlleistung (Siehe Anschlussventil Saugleitung C Kapitel „Kombinationen“). Die Ansteuerung des Einspritzleitung A Kältekreises des Außenteiles erfolgt über die... - Seite 15 Abb. 11: Systemaufbau am Beispiel von MVT 1051 DC Außenbereich Netzzuleitung Ba-d: Innenbereich Absperrventile 1a-d: Innengeräte Saugleitungen Außenteil Einspritzleitungen Kondensatleitung Steuerleitungen Verflüssigerventilator Die Verbindung zwischen Innengerät (Innenbereich Ba, Bd, Bc Bd) und Außenteil (Anschluss Kreis A, B, C, D) des Außenteiles wird mit Kältemittelleitungen sowie einer Steuerlei- tung hergestellt.
-
Seite 16: Kombinationen
Folgende Innengeräte können mit den Außenteilen der Serie MVT kombiniert werden: Abb. 12: Innengeräte A: MXW 202-522 C: MXT 261-521 B: MXD 202-522 Folgende Kombinationen können gewählt werden. Außenteil MVT 901 DC Außenteil MVT 601 DC MXW / MXD / MXT Kombi- MXW / MXD / MXT nation 261/2 351/2... - Seite 17 Außenteil MVT 901 DC (Fortsetzung) Außenteil MVT 1051 DC (Fortsetzung) MXW / MXD / MXT MXW / MXD / MXT Kombi- Kombi- nation 261/2 351/2 521/2 nation 261/2 351/2 521/2 Drei Innengeräte Drei Innengeräte Außenteil MVT 1051 DC MXW / MXD / MXT Kombi- nation 261/2...
-
Seite 18: Bedienung
REMKO MVT...DC Bedienung Außenteil MVT 1051 DC (Fortsetzung) Die Bedienung des im Außenteil befindlichen Kom- MXW / MXD / MXT pressors erfolgt über die Regelung der Regelpla- Kombi- tine im Außenteil. Aus diesem Grund muss das nation 261/2 351/2 521/2 Kapitel „Regelung“... -
Seite 19: Montageanweisungen Für Das Fachpersonal
Montageanweisungen für das Fachpersonal 5.1 Wichtige Hinweise vor der Überschreitet die einfache Länge der Kältemit- telleitung 5 Meter, ist Kältemittel hinzuzufügen. Installation Die Menge des zusätzlichen Kältemittels ent- nehmen Sie bitte dem Kapitel „Kältemittel hin- zufügen“. Verwenden Sie ausschließlich die im Lieferum- Kennzeichnen Sie die Kältemittelleitungen fang enthaltenen Überwurfmuttern der Kälte- (Einspritz- und Saugleitung) sowie die zugehö-... -
Seite 20: Montagematerial
REMKO MVT...DC Das Gerät sollte bei Boden- oder Dachaufstellung mit mind. 10 cm Bodenfreiheit montiert werden.Eine Bodenkonsole ist als Zubehör erhält- lich. Sonne Der Verflüssiger des Außenteiles ist ein wärmeab- gebendes Bauteil. Sonneneinstrahlung erhöht zusätzlich die Temperatur der Lamellen und redu- ziert somit die Wärmeabgabe des Lamellentau-... - Seite 21 Aufstellung im Gebäudeinneren Sorgen Sie für eine ausreichende Wärmeab- fuhr, wenn das Außenteil im Keller, auf dem Dachboden, in Nebenräumen oder Hallen auf- gestellt wird (Abb. 16). Installieren Sie einen zusätzlichen Ventilator, der über den gleichen Luftvolumenstrom des 20 cm im Raum aufzustellenden Außenteiles verfügt und der eventuelle zusätzliche Druckverluste durch Luftkanäle kompensieren kann...
-
Seite 22: Mindestfreiräume
Luftverteilung vorzusehen. Abb. 17: Mindestfreiräume Innengerät und Außenteil (alle Angaben in mm) AT: Außenteil Lufteintritt IT: Innengerät Luftaustritt MVT 601 DC MVT 901-1051 DC 1200 1500 5.6 Ölrückführungsmaßnahmen 1: Ölhebebogen in der Saugleitung zum Außen- teil 1 x je 5 steigende Meter Wird das Außenteil auf einem höheren Niveau als... -
Seite 23: Installation
Installation Die folgenden Anweisungen beschreiben die Installation des Kältekreises und die Montage von 6.1 Anschluss der Kältemittellei- Innengerät und Außenteil. tungen Entnehmen Sie die erforderlichen Rohrquer- schnitte bitte der Tabelle „Technische Der bauseitige Anschluss der Kältemittelleitungen Daten“. erfolgt auf der Rückseite der Geräte. Installieren Sie das Innengerät und schließen Gegebenenfalls ist an den Innengeräten eine Sie die Kältemittelleitung entsprechend der... -
Seite 24: Kältemittelleitung 2: Entgrater
REMKO MVT...DC Kennzeichnen Sie die Kältemittelleitungen (Einspritz- und Saugleitung) sowie die zugehö- rige elektrische Steuerleitung jedes Innenge- rätes mit einem Buchstaben. Schließen Sie die Leitungen nur an die Anschlüsse an, die zuei- nander gehören. HINWEIS! Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die... -
Seite 25: Dichtigkeitskontrolle
Nach erfolgreicher Dichtigkeitsprüfung wird der Überdruck aus den Kältemittelleitungen entfernt und eine Vakuumpumpe mit einem absoluten End- partialdruck von min. 10 mbar in Betrieb gesetzt, um einen luftleeren Raum in den Leitungen zu schaffen. Zusätzlich wird so vorhandene Feuchtig- keit aus den Leitungen entfernt. HINWEIS! Es muss ein Vakuum von min. -
Seite 26: Kältemittel Hinzufügen
REMKO MVT...DC 6.4 Kältemittel hinzufügen Kondensatanschluss und gesicherte Ablei- Das Gerät besitzt eine Kältemittelgrundfüllung. Darüber hinaus sind bei Kältemittelleitungslängen tung von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- Kondensatanschluss chend der nachstehenden Tabelle, zu ergänzen: Auf Grund der Taupunktunterschreitung am Lamel- lenverflüssiger kommt es während des Heizbe-... -
Seite 27: Elektrischer Anschluss
Elektrischer Anschluss 8.1 Allgemeine Anschluss- und Kennzeichnen Sie die elektrische Steuerleitung und die dazugehörigen Kältemittelleitungen Sicherheitshinweise jedes Innengerätes mit dem gleichen Buch- Bei den Geräten MVT 601-1051 DC muss eine staben (A bis D). Spannungsversorgung als Netzzuleitung zum Schließen Sie die Leitungen nur an Außenteil sowie eine 4-adrige Steuerleitung vom Anschlüssen an, die mit dem gleichen Buch- Innengerät zum Außenteil verlegt werden. - Seite 28 REMKO MVT...DC Abb. 23: Anschluss des Aussenteils Abb. 24: Elektrischer Anschluss der Leitung am Beispiel von MVT 901 DC 1: Netzzuleitung 2: Zugentlastung 3: Steuerleitung Innengerät A 4: Steuerleitung Innengerät C 5: Steuerleitung Innengerät B...
-
Seite 29: Elektrisches Anschlussschema
8.3 Elektrisches Anschlussschema MVT in Kombination mit MXD L(A) N(A) S(A) L(B) N(B) S(B) 230V/1~/50 Hz L(C) N(C) S(C) L(D) N(D) S(D) Abb. 25: Elektrisches Anschlussschema A: Außenteil MVT 1: Netzzuleitung B: Innengeräte MXD 2: Kommunikationsleitungen... -
Seite 30: Netzzuleitung 2: Kommunikationsleitungen
REMKO MVT...DC MVT in Kombination mit MXT L(A) N(A) S(A) L(B) N(B) S(B) 230V/1~/50 Hz L(C) N(C) S(C) L(D) N(D) S(D) Abb. 26: Elektrisches Anschlussschema A: Außenteil MVT 1: Netzzuleitung B: Innengeräte MXT 2: Kommunikationsleitungen... - Seite 31 MVT in Kombination mit MXW L(A) N(A) S(A) L(B) N(B) S(B) L(1) 2(N) S L(1) 2(N) S 230V/1~/50 Hz L(C) N(C) S(C) L(D) N(D) S(D) L(1) 2(N) S L(1) 2(N) S Abb. 27: Elektrisches Anschlussschema A: Außenteil MVT 1: Netzzuleitung B: Innengeräte MXW 2: Kommunikationsleitungen...
-
Seite 32: Elektrisches Schaltschema
202302130895 CE-KFR80W/BP3T4N1 (DC MOTOR)-310.D.03.WP1-1 CE-KFR80W/BP2T4N1-310(B).D.13.MP1 202302130890 CN12 CN11 Abb. 28: Elektrisches Schaltschema Haupt- und Iverterplatine MVT 601 DC A: Hauptplatine 13: Sensor Außentemp., Sensor Verflüssiger B: Inverterplatine 14: Sensor Heißgas Verbindung zur Inverterplatine (Kontakt CN4) 15: Verbindung zur Inverterplatine (Kontakt CN1) - Seite 33 MVT 901 DC CE-KFR80W/BP3T4N1 (DC MOTOR)-310.D.03.WP1-1 202302130895 CE-KFR80W/BP2T4N1-310(B).D.13.MP1 202302130890 CN12 CN11 Abb. 29: Elektrisches Schaltschema Haupt- und Iverterplatine MVT 901 DC A: Hauptplatine 14: Sensor Außentemp., Sensor Verflüssiger B: Inverterplatine 15: Sensor Heißgas Verbindung zur Inverterplatine (Kontakt CN4) 16: Verbindung zur Inverterplatine (Kontakt CN1) Verbindung zur Inverterplatine (Kontakt CN5) 17: Elektronisches Expansionsventil C Heizung 2 (optional)
- Seite 34 REMKO MVT...DC MVT 1051 DC EU-KFR80W/BP3T4N1 -310.D.03.WP1-1 202302130755 CN27 CN 19 CN 18 CN 21 CN 20 CN28 SW 1 CN29 CN30 CN22 CN 11 CN16 CN40 DSP1 CN44 202302130637 CE-KFR105W/BP2T3N1-310(767).D.13.MP2-1 Blau Schwarz CN12 Abb. 30: Elektrisches Schaltschema Hauptplatine,Iverterplatine und PFC-Modul MVT 1051 DC...
-
Seite 35: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu Vor der ersten Inbetriebnahme des Gerätes und dokumentieren. -
Seite 36: Abschließende Maßnahmen
REMKO MVT...DC Funktionstest des Betriebsmodus Kühlen Entfernen Sie das Manometer. Nehmen Sie die Verschlusskappen von den Verfahren Sie bei allen anderen Kältekreisen Ventilen. wie zuvor beschrieben. Beginnen Sie die Inbetriebnahme, indem Sie die Absperrventile des Außenteiles kurzzeitig Abschließende Maßnahmen öffnen, bis das Manometer einen Druck von ca. - Seite 37 Funktionskontrolle und Testlauf Während des Betriebes der Anlage können die Betriebsparameter am Display im Außenteil abge- Folgende Parameter werden im Display während fragt werden. Folgende Parameter werden nachei- des Betriebes angezeigt : nander angezeigt, die Anzeigewerte können in den nebenstehenden Tabellen, nachgelesen werden. Betriebszustand Display Am Display auf der Platine im Außenteil können...
- Seite 38 REMKO MVT...DC Fortsetzung Pos. Display Anzeigewert Tabelle Nr. Temperatur Sensor Saugleitung IT Kreis A Temperatur Sensor Saugleitung IT Kreis B °C (minimaler/maximaler Temperatur Sensor Saugleitung IT Kreis C Anzeigewert = -9 °C/+70°C) Temperatur Sensor Saugleitung IT Kreis D Temperatur Sensor Saugleitung IT Kreis E...
- Seite 39 (3) Kühlleistung - Heizleistung AT / IT Display Temperatur (°C) Display Kühlleistung Heizleistung 25,0 (kW) (kW) 27,5 2,0-2,5 2,0-2,5 30,0 2,0-2,5 2,0-2,5 32,5 3,0-3,8 3,0-3,8 34,5 4,5-5,0 4,5-5,0 (7) Stromaufnahme Außenteil 5,5-6,1 Display Stromaufnahme (A) 5,5-6,1 6,1-7,0 6,1-7,0 6,1-7,0 7,0-7,5 7,0-7,5 7,5-8,0 7,5-8,0...
-
Seite 40: Störungsbeseitigung, Fehleranalyse Und Kundendienst
REMKO MVT...DC Störungsbeseitigung, Fehleranalyse und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 41 Funktionelle Störung (Fortsetzung) Störung Mögliche Ursachen Überprüfung Abhilfe Die Saugleitung Wärmelast wurde erhöht Arbeitet das Außenteil im Wärmelast reduzieren Ggf. und / oder der Flüs- Dauerbetrieb? zusätzliches Gerät instal- sigkeitsabscheider lieren / vereiste Bauteile des Kompressors isolieren vereist Störanzeige Anzeige Ursache Was ist zu tun? Gerät für 1 min.
-
Seite 42: Fehleranalyse Innengerät
REMKO MVT...DC 11.2 Fehleranalyse Innengerät Fehler E1: Kommunikationsfehler zwischen AT und IT Schalten Sie das Gerät für einen Moment spannungs- NEIN Störung ist behoben frei. Steht der Fehler wei- terhin an? Überprüfen Sie mithilfe des Schaltplans die Verkabe- NEIN Schließen Sie das entspre- lung des Innen- und Außen-... - Seite 43 EEPROM Fehlfunktion Schalten Sie die Spannungsversorgung für 1 Minute aus. Steht der Fehler weiterhin an? Falls der EEPROM Chip aufgelötet ist, tau- schen Sie die Steuerplatine. Anderfalls über- NEIN Stecken Sie den EEPROM Chip korrekt ein. prüfen Sie ob der EEPROM Chip richtig auf der Platine sitzt.
- Seite 44 REMKO MVT...DC Drehzahlregelung des Verdampferlüfters funktioniert nicht Schalten Sie das Gerät für 1 Minute spannungs- NEIN Das Gerät arbeitet frei. Steht der Fehler wei- normal. terhin an? Schalten Sie die Span- nung ab. Überprüfen Sie NEIN mit der Hand ob sich das Lüfterrad leichtgängig...
-
Seite 45: Fehleranalyse Außenteil
11.3 Fehleranalyse Außenteil Fehler E0: EEPROM Fehler am Außenteil Falls der EEPROM Chip aufgelötet ist, tau- schen Sie die Steuerplatine. Anderfalls über- NEIN Setzen Sie den EEPROM-Chip korrekt ein. prüfen Sie ob der EEPROM Chip richtig auf der Platine sitzt. Tauschen Sie die Platine des Außenteils. - Seite 46 REMKO MVT...DC Fehler E3: Kommunikationsfehler zwischen Inverterplatine und Hauptplatine Leuchtet mindestens eine LED auf der Inverterplatine? NEIN Überprüfen Sie das Verbindungs- kabel zwischen Inverter- und Hauptplatine. Ist dieses korrekt angeschlossen? NEIN Lösen Sie den Stecker und ver- binden Sie es Störung ist behoben...
- Seite 47 Fehler P4: Heißgastemperatur am Kompressor zu hoch Messen Sie ob die Heiß- Überprüfen Sie die Kälte- Beheben Sie die Undichtigkeit gastemperatur höher als mittelfüllmenge. Ist diese und füllen Sie neues Kältemittel 115 °C beträgt. nicht korrekt? auf. NEIN Überprüfen Sie die Ver- bindung zwischen dem NEIN Schließen Sie den Sensor...
- Seite 48 REMKO MVT...DC Fehler P1: Hochdruckschalter hat angesprochen (nur MVT 1051 DC) Überprüfen Sie die Verbindung zwischen dem NEIN Druckaufnehmer und der Platine im Außenteil. Tauschen Sie den Druckaufnehmer aus. Ist diese in Ordnung? Möglicherweise ist der Druckaufnehmer defekt. Überbrücken Sie den Druckaufnehmer. Läuft Tauschen Sie den Druckaufnehmer aus.
- Seite 49 Fehler P3: Überstromschutz Kompressor hat angesprochen Überprüfen Sie ob die Stromaufnahme größer 15A ist. Überprüfen Sie die Kältemittelfüllmenge. Ist die Außentemperatur größer 50 °C? Schalten Sie das Gerät aus. NEIN Kann die Luft am Außengerät frei zirkulieren? Sorgen Sie für ausreichende Luftzirkulation. NEIN Ist das Verflüssiger verschmutzt? Reinigen Sie den Verflüssiger.
- Seite 50 REMKO MVT...DC Fehler P6: Störung des IPM Moduls (Inverterplatine) Messen Sie die Span- nung an der Inverterpla- tine zwischen den Überprüfen Sie die Span- Klemmen P und N. Diese Schließen Sie die korrekte NEIN nungsversorgung des NEIN sollte bei MVT 601-901 Spannungsversorgung an.
- Seite 51 Fehler P5: Temperatur am Verflüssiger zu hoch Wenn die Außentemperatur größer 65 °C ist stoppt das Gerät automatisch. Es läuft erst bei einer Außentem- peratur niedriger 52 °C wieder an. Ist die Temperatur am Sensor des Überprüfen Sie den Widerstand des Sensors. Ist dieser in Ordnung? Verflüssigers höher als 65 °C? NEIN...
- Seite 52 REMKO MVT...DC Fehler E6: Störung des PFC Moduls (nur MVT 1051 DC) Überprüfen Sie die Ver- bindung zwischen der NEIN Hauptplatine und dem PFC Modul. Ist diese in Verbinden Sie das Kabel Ordnung? korrekt und überprüfen Sie die Funktion. NEIN...
-
Seite 53: Widerstände Aller Temperatursensoren (Außer Heißgassensor)
11.4 Widerstände aller Temp. Temp. Temperatursensoren K Ohm K Ohm (°C) (°C) (außer Heißgassensor) 4.38736 1.21330 Temp. Temp. 4.21263 1.17393 K Ohm K Ohm (°C) (°C) 4.04589 1.13604 115.266 18.7177 3.88673 1.09958 108.146 17.8005 3.73476 1.06448 101.517 16.9341 3.58962 1.03069 96.3423 16.1156 3.45097... -
Seite 54: Widerstände Des Heißgassensors
REMKO MVT...DC Temp. Temp. °C kΩ °C kΩ K Ohm K Ohm (°C) (°C) 82.54 18.96 0.42304 0.29974 78.79 18.26 0.41164 0.29216 75.24 17.58 0.40060 0.28482 71.86 16.94 0.38991 0.27770 68.66 16.32 0.37956 0.27078 65.62 15.73 0.36954 0.26408 62.73 15.16 0.35982... -
Seite 55: Pflege Und Wartung
Pflege und Wartung °C kΩ °C kΩ Die regelmäßige Pflege und Beachtung einiger 5.663 2.86 Grundvoraussetzungen gewährleisten einen stö- 5.488 2.781 rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. 5.32 2.704 5.157 2.63 2.559 GEFAHR! 4.849 2.489 Vor allen Arbeiten an dem Gerät muss die 4.703 2.422 Spannungsversorgung unterbrochen werden... -
Seite 56: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 57: Gerätedarstellung Und Ersatzteilliste
Gerätedarstellung und Ersatzteilliste 14.1 Gerätedarstellung Abb. 32: Gerätedarstellung MVT 601-1051 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 58: Ersatzteilliste
REMKO MVT...DC 14.2 Ersatzteilliste Bezeichnung MVT 601 DC MVT 901 DC MVT 1051 DC Ab Seriennummer: 1290... 1291... 1292... EDV-Nr. EDV-Nr. EDV-Nr. Vorderwand 1112300 1112316 1112329 Ventilatorflügel, Verflüssiger 1112301 1112317 1112330 Ventilatormotor, Verflüssiger 1112302 1112318 1112331 Lamellenverflüssiger 1112303 1112319 1112332... -
Seite 59: Index
Index Außerbetriebnahme Pflege und Wartung ..... 55 Befristete ......56 Unbefristete . - Seite 60 REMKO MVT...DC...
