ICDM-RX/MOD Modbus/TCP – Handbuch
Diagnosemenü
8.5. Ethernet-Geräteprotokolle

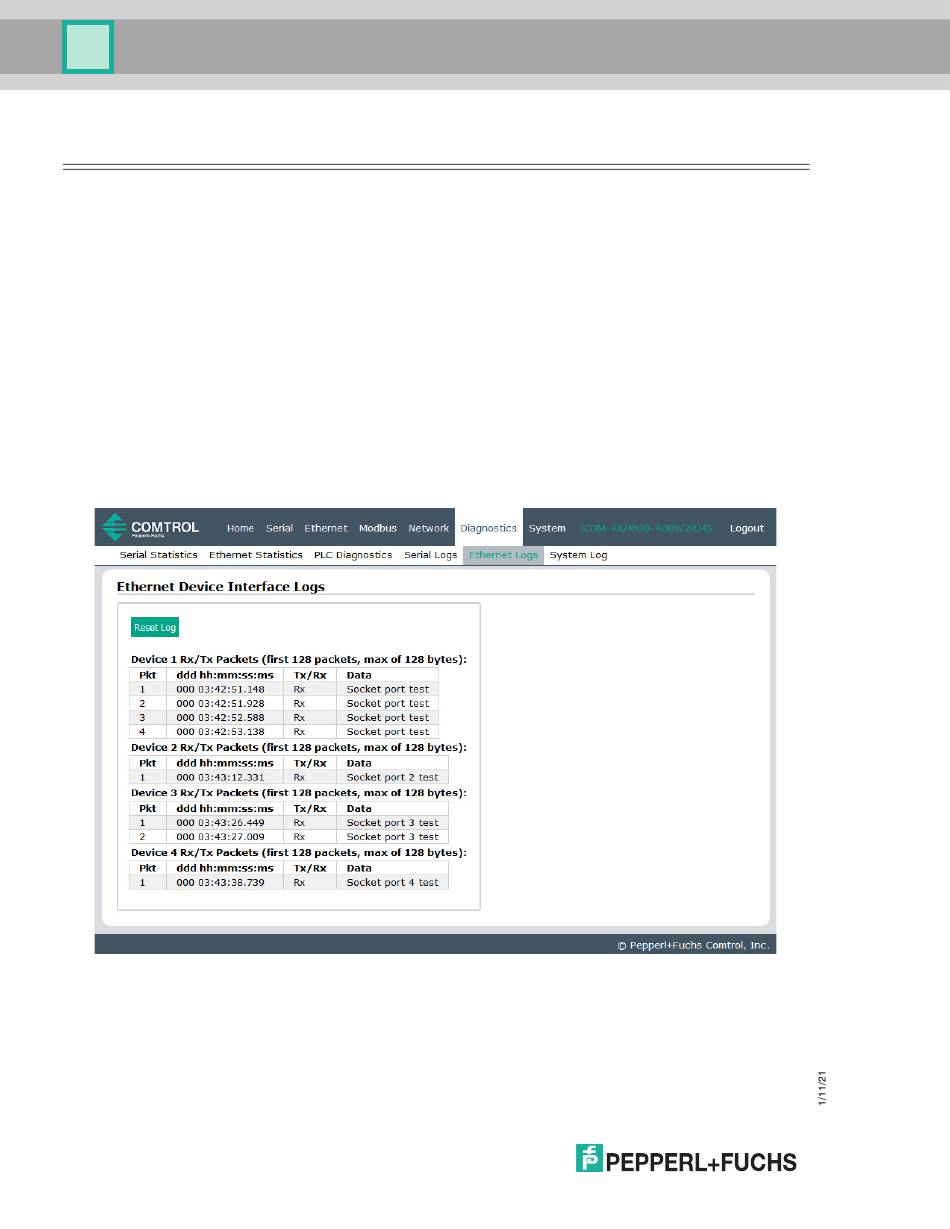

Ethernet Device Interface Logs
Die Seite
enthält ein Protokoll der empfangenen und gesendeten Ethernet-Gerätenachrichten. Bis zu 128 Bytes pro
Nachricht und bis zu 128 Nachrichten werden protokolliert. Das soll Ihnen dabei helfen, Probleme mit der
Ethernet-Konnektivität zu beheben, den Start und das Ende der Übertragungsbytes zu bestimmen und
Geräteprobleme zu diagnostizieren.
Das Format ist wie folgt aufgebaut: Pkt(n): ddd:hh:mm:ss.ms Tx/Rx:<Data>
Wobei gilt
:
ddd: Tage seit dem letzten Systemneustart
hh: Stunden seit dem letzten Systemneustart
mm: Minuten seit dem letzten Systemneustart
ss: Sekunden seit dem letzten Systemneustart
ms: Millisekunden seit dem letzten Systemneustart
<Data>: empfangenes Datenpaket.
• Anzeige von ASCII-Zeichen als Zeichen
• Anzeige von Nicht-ASCII-Zeichen im Hexadezimalformat (xxh)
88
wird über die Option „Display Ethernet Device Logs" aufgerufen. Sie
