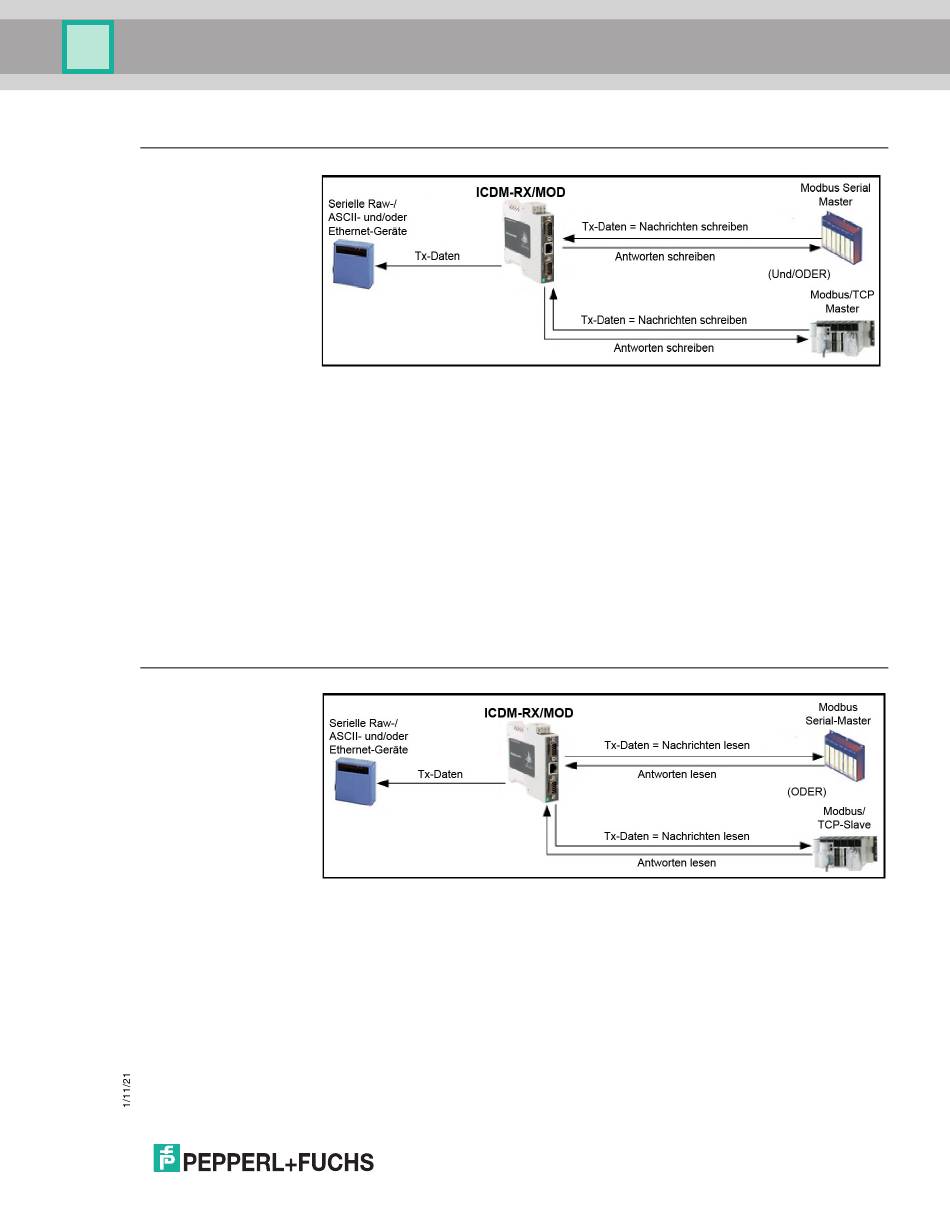

2.2.6.2. Kommunikationsmethode (Senden von Raw-Daten im Slave-Modus)

Serielle Raw- und/oder
EtherNet Gerätedaten
werden in der Nachricht
Write Multiple Registers
oder optional in der
Read/Write
Nachricht
Multiple Registers
gesendet. Die Daten
werden angefordert,
indem auf die
entsprechende
Sendedatenadresse für
den gewünschten Port
zugegriffen wird.
Für diese Methode gelten die folgenden Einschränkungen:
Device Index
• Der muss 255 (FF hex) für serielle Raw-/ASCII-Daten und 254 (FE hex) für Raw-/ASCII-
Ethernet-Gerätedaten sein.
• Die Variable zum Senden der Daten auf der SPS muss:
- Im Adressbereich 40xxxx liegen (für SPS vom Typ Modicon).
- Ein Array von Wörtern sein.
- Von ausreichender Größe sein, um die Sequenznummer, die Länge und das Datenfeld zu enthalten,
die mit der gesendeten Datenstruktur verknüpft sind, typischerweise 128 Wörter. Weitere
Informationen finden Sie unter
• Wenn die Option Disable Tx Sequence Number Check nicht ausgewählt ist, muss die Sequenznummer
erhöht werden, wenn neue Daten übertragen werden sollen. Dieselbe Sendedatennachricht kann
mehrmals an den ICDM-RX/MOD gesendet werden. Das Datenpaket wird jedoch nur gesendet, wenn eine
neue Sequenznummer empfangen wird.

2.2.6.3. Kommunikationsmethode (Senden von Raw-Daten im Master-Modus)

Serielle Raw- und/oder
Ethernet-Sendedaten
werden von der SPS an
der konfigurierten
Adresse abgefragt und
wenn der ICDM-RX/MOD
eine Sendenachricht mit
einer aktualisierten
Sequenznummer
empfängt, werden die
Daten an das serielle
oder Ethernet-Gerät
übertragen.
• Für diese Methode gelten die folgenden Einschränkungen:
Device Index
• Der muss für die Ziel-SPS konfiguriert werden.
• Die Variable zum Empfangen der Daten auf der SPS muss:
- Im Adressbereich 40xxxx liegen (für SPS vom Typ Modicon).
- Ein Array von 16-Bit-Wörtern sein.
- Von ausreichender Größe sein, um die Sequenznummer, die Länge und das Datenfeld zu enthalten,
die mit der gesendeten Datenstruktur verknüpft sind.
• Die SPS zeigt neue Daten, die gesendet werden sollen, durch eine erhöhte Sequenznummer an. (Die
Option Disable Tx Sequence Number Check gilt nicht für den
• Die Länge gibt die Anzahl der zu übertragenden Bytes an.
Nachricht zum Senden von Daten (Raw-Daten)
auf Seite 20.
transmit data master
-Modus.)
