Zur Nächsthöheren Menüebene Navigieren / Änderung Verwerfen; Bedienoberfläche - Kaco blueplanet 50.0TL3 Handbuch

Handbuch
Zur nächsthöheren Menüebene navigieren / Änderung
verwerfen
F Nach-links-Taste oder die ESC-Taste verwenden.
Eine Option wählen
F Nach-rechts-Taste und Nach-links-Taste verwenden.
Eine Option / den Wert eines Eingabefeldes verändern
F Nach-oben-Taste und Nach-unten-Taste verwenden.
Geänderte Einstellung speichern
F Enter-Taste drücken.

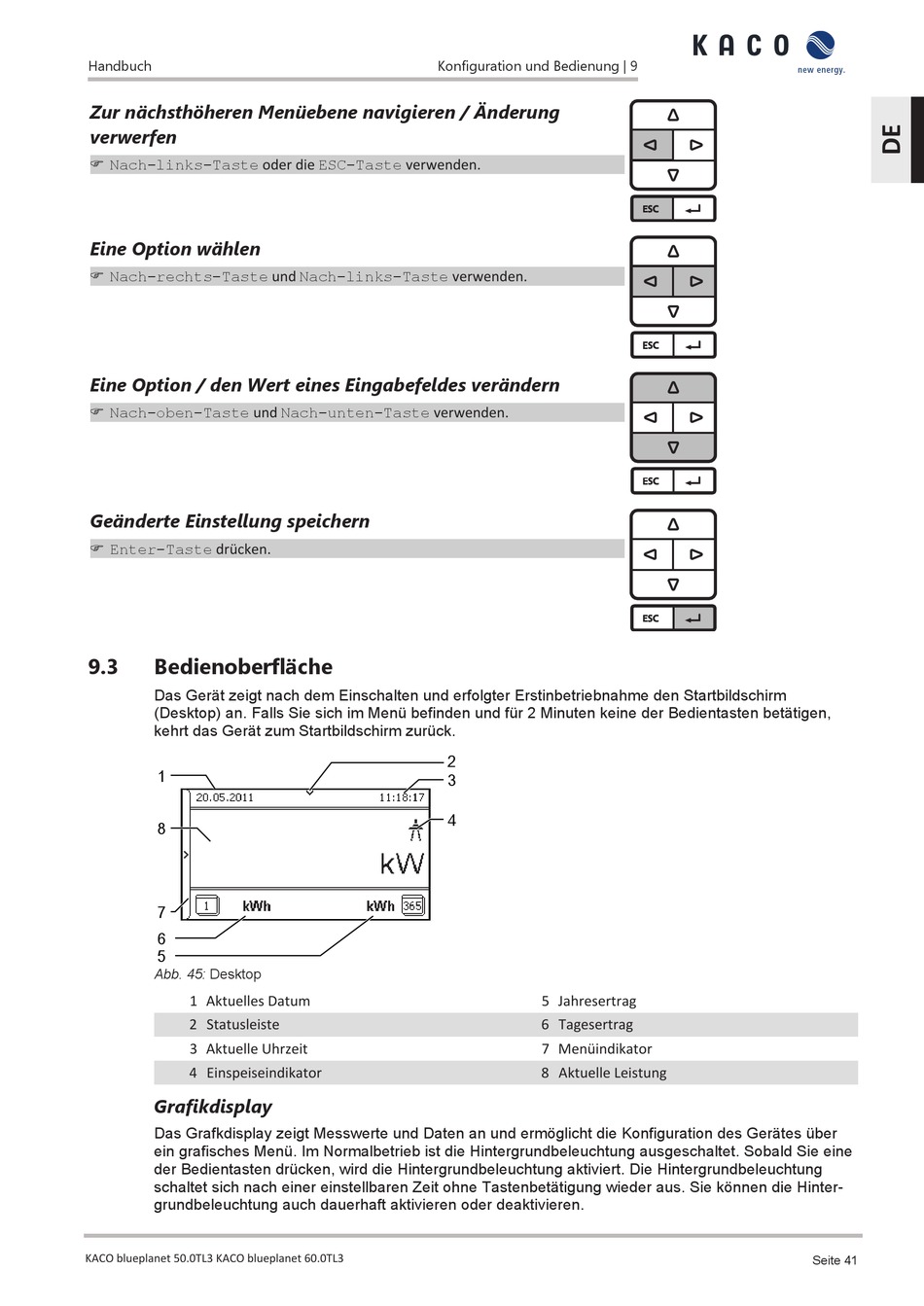

9.3 Bedienoberfläche
Das Gerät zeigt nach dem Einschalten und erfolgter Erstinbetriebnahme den Startbildschirm
(Desktop) an. Falls Sie sich im Menü befinden und für 2 Minuten keine der Bedientasten betätigen,
kehrt das Gerät zum Startbildschirm zurück.
1
8
7
6
5
Abb. 45: Desktop
1 Aktuelles Datum
2 Statusleiste
3 Aktuelle Uhrzeit
4 Einspeiseindikator
Grafikdisplay
Das Grafkdisplay zeigt Messwerte und Daten an und ermöglicht die Konfiguration des Gerätes über
ein grafisches Menü. Im Normalbetrieb ist die Hintergrundbeleuchtung ausgeschaltet. Sobald Sie eine
der Bedientasten drücken, wird die Hintergrundbeleuchtung aktiviert. Die Hintergrundbeleuchtung
schaltet sich nach einer einstellbaren Zeit ohne Tastenbetätigung wieder aus. Sie können die Hinter-
grundbeleuchtung auch dauerhaft aktivieren oder deaktivieren.
KACO blueplanet 50.0TL3 KACO blueplanet 60.0TL3
Konfiguration und Bedienung | 9
2
3
4
5 Jahresertrag
6 Tagesertrag
7 Menüindikator
8 Aktuelle Leistung
Seite 41
