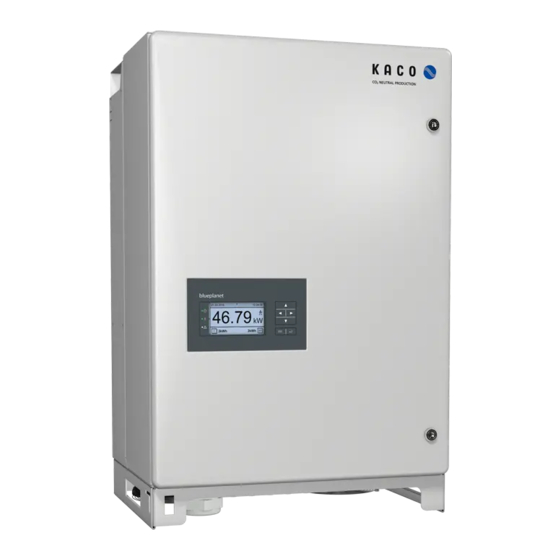

Kaco blueplanet 50.0 TL3 Schnellstartanleitung
  1. Anleitungen
  2. Marken
  3. Kaco Anleitungen
  4. Wechselrichter
  5. blueplanet 50.0 TL3
  6. Schnellstartanleitung

Kaco blueplanet 50.0 TL3 Schnellstartanleitung

Vorschau ausblenden Andere Handbücher für blueplanet 50.0 TL3:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

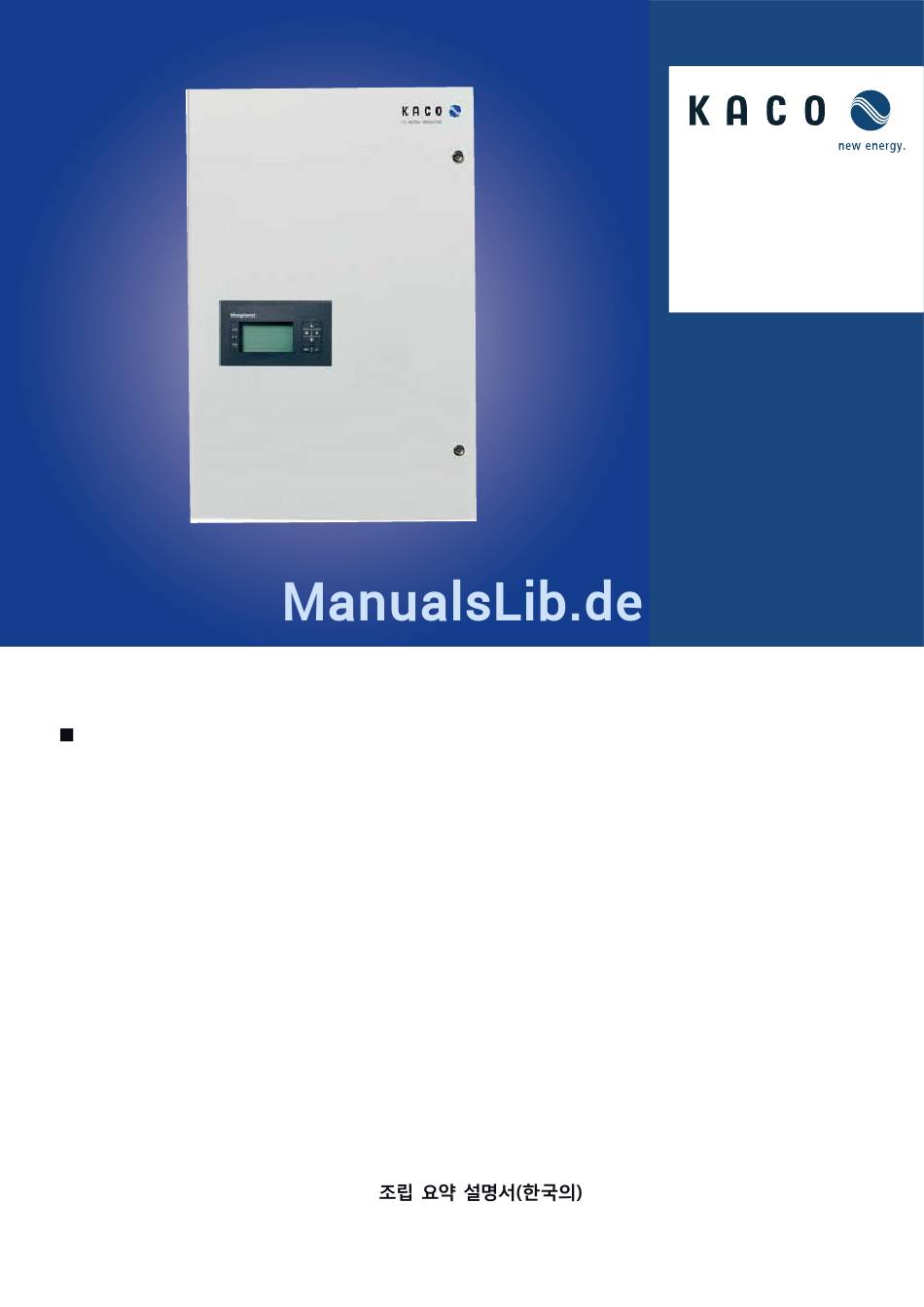

Quick Installation guide
