DEUTSCH
3.3

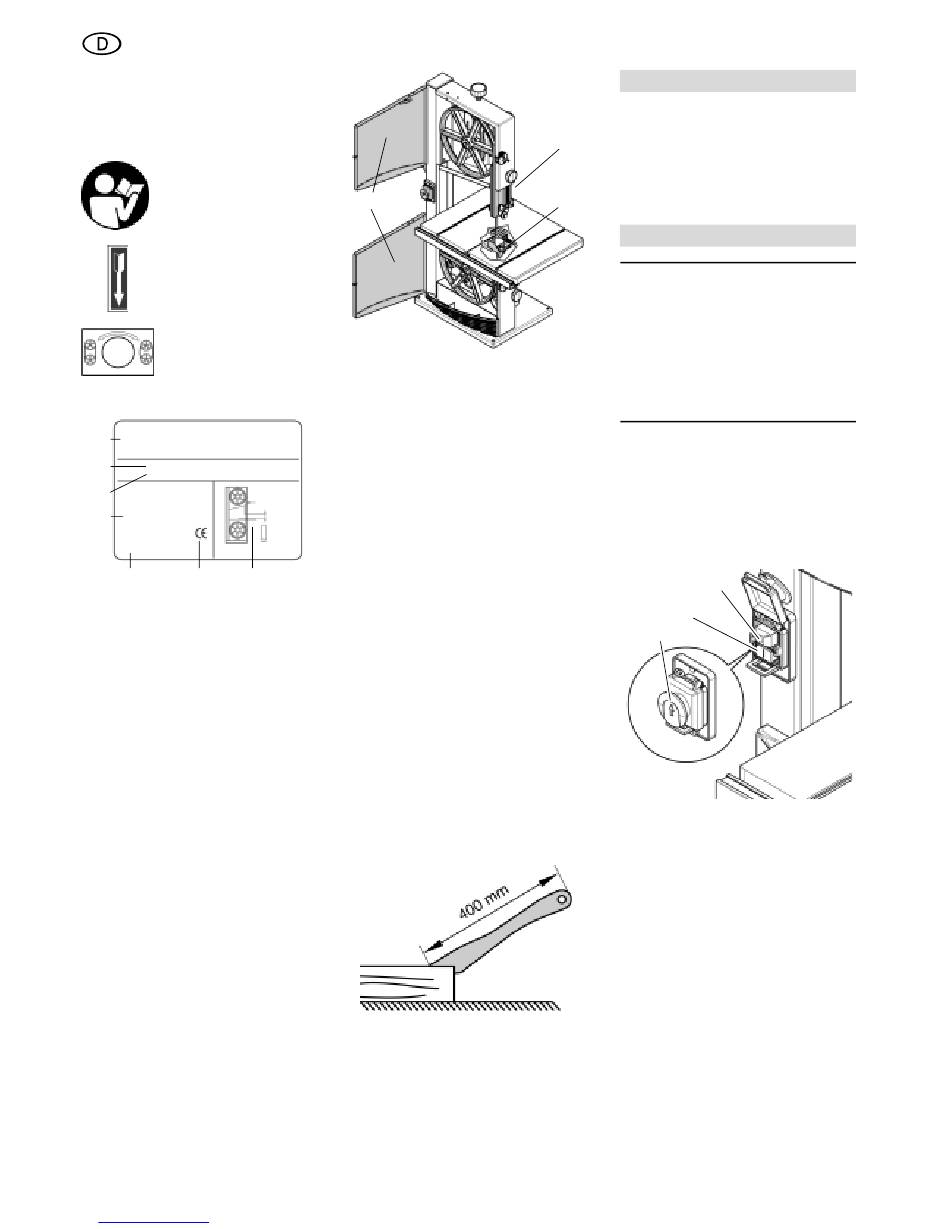

Symbole auf dem Gerät
A
Gefahr!
Missachtung
Warnungen kann zu schweren Verlet-
zungen oder Sachschäden führen.
Betriebsanleitung lesen.
Laufrichtung des Sägeban-
des.
Bedienung des Schnellent-
spannhebels
Angaben auf dem Typenschild:
27
28
29
30
31
(27) Hersteller
(28) Seriennummer
(29) Gerätebezeichnung
(30) Motordaten (siehe auch "Techni-
sche Daten")
(31) Baujahr
(32) CE-Zeichen – Dieses Gerät erfüllt
die EU-Richtlinien gemäß Konfor-
mitätserklärung
(33) Abmessungen zugelassener
Sägebänder
3.4
Sicherheitseinrichtungen
Obere Sägebandabdeckung
Die obere Sägebandabdeckung (34)
schützt vor versehentlichem Berühren
des Sägebandes und vor herumfliegen-
den Spänen.
Damit die obere Sägebandabdeckung
einen ausreichenden Schutz vor Berüh-
rung des Sägebandes bieten, muss die
obere
Bandführung
Abstand zum Werkstück haben.
6
Downloaded from
www.Manualslib.com
der
folgenden
36
Untere Sägebandabdeckung
Die untere Sägebandabdeckung (35)
schützt vor versehentlichem Berühren
des Sägebandes unterhalb des Sägeti-
sches.
Die untere Sägebandabdeckung muss
während des Betriebes montiert sein.
Gehäusetüren
Die Gehäusetüren (36) schützt vor dem
Berühren der angetriebenen Teile im
Inneren der Säge.
Die Gehäusetüren sind mit einer Tür-
32
33
sicherung ausgestattet. Diese schaltet
den Motor ab, wenn eine Gehäusetür bei
eingeschalteter Säge geöffnet wird.
Die Gehäusetüren müssen während des
Betriebs geschlossen sein.
Schiebestock
Der Schiebestock dient als Verlänge-
rung der Hand und schützt vor verse-
hentlichem Berühren des Sägebandes.
Der Schiebestock muss immer verwen-
det werden, wenn der Abstand zwischen
Sägeband und einem Parallelanschlag
kleiner ist als 120 mm.
Der Schiebestock muss in einem Winkel
von 20 ... 30 zur Oberfläche des Säge-
tisches geführt werden.
immer
3 mm
Wenn der Schiebestock nicht gebraucht
wird, kann er an der Halterung an der
Maschine eingehängt werden.
Wenn der Schiebestock beschädigt ist,
muss er ersetzt werden.
manuals search engine
4. Säge transportieren
Obere
Bandführung
unten stellen.
34
Überstehendes Zubehör abschrau-
ben.
Zum Versand möglichst Originalver-
packung benutzen.
35
5. Das Gerät im Einzelnen
3
Hinweis:
In diesem Kapitel werden die
wichtigsten Bedienelemente Ihres Gerä-
tes kurz vorgestellt.
Der richtige Umgang mit Ihrem Gerät ist
im Kapitel "Bedienung" beschrieben.
Lesen Sie das Kapitel "Bedienung",
bevor Sie zum ersten Mal mit Ihrem
Gerät arbeiten.
Ein-/Aus-Schalter mit Not-Aus-Schal-
ter
Einschalten = grünen Schalter (38)
drücken.
Ausschalten = roten Schalter (37)
oder Deckel (39) des Ein-/Aus-
Schalters drücken.
37
38
39
Bei Spannungsausfall wird ein Unter-
spannungsrelais ausgelöst. Damit wird
verhindert, dass das Gerät von allein
anläuft, sobald wieder Spannung vor-
handen ist. Zum Wiedereinschalten
muss der grüne Ein-Schalter erneut
betätigt werden.
Der Deckel des Ein-/Aus-Schalters (39)
kann zusätzlich mit einem Vorhänge-
schloss gesichert werden.
Einstellrad für Sägebandspannung
Mit dem Einstellrad (40) kann bei Bedarf
die Spannung des Sägebandes korri-
giert werden:
Drehen des Einstellrades im Uhrzei-
gersinn erhöht die Spannung.
Drehen des Einstellrades entgegen
dem Uhrzeigersinn verringert die
Spannung.
nach
ganz
