7.1 Der Sägevorgang
1. Tischeinlegeprofil entsprechend der
gewünschten Schnittart wählen und
einsetzen:
Tischeinlegeprofil mit schmalem
Schlitz nur für gerade Schnitte.
Tischeinlegeprofil
schrägtem
Schrägschnitte.
2. Sägebandgeschwindigkeit
len.
3. Bei Bedarf Sägetischneigung ein-
stellen.
A
Gefahr durch Rückschlag von
Werkstücken (Werkstück wird vom
Sägeband erfasst und gegen den
Bediener geschleudert)!
Verkanten Sie Werkstücke nicht.
4. Parallelanschlag
tischneigung
gewünschten Schnittart wählen.
5. Obere Bandführung 3 mm oberhalb
des Werkstückes feststellen.
3
Hinweis:
Vor dem Sägen des Werkstückes
immer Probeschnitt durchführen und
Einstellungen eventuell korrigieren.
6. Werkstück auf den Sägetisch aufle-
gen.
7. Netzstecker einstecken.
8. Säge einschalten.
9. Werkstück in einem Arbeitsgang
durchsägen.
10. Säge ausschalten,
unmittelbar weitergearbeitet wer-
den soll.

8. Wartung und Pflege

A
Gefahr!
Vor allen Wartungs- und Reini-
gungsarbeiten:
1. Gerät ausschalten.
2. Warten bis die Säge stillsteht.
3. Netzstecker ziehen.
Nach Wartungs- und Reinigungsar-
beiten alle Sicherheitseinrichtungen
wieder in Betrieb setzen und über-
prüfen.
Beschädigte
Sicherheitseinrichtungen, nur gegen
Originalteile austauschen, da Teile,
die nicht vom Hersteller geprüft und
freigegeben sind, zu unvorherseh-
baren Schäden führen können.
Weitergehende
Reparaturarbeiten, als die in diesem
Kapitel beschriebenen, dürfen nur
Fachkräfte durchführen.
Downloaded from www.Manualslib.com
8.1
A
stehenden Sägeband. Tragen Sie
beim Wechsel des Sägebandes Hand-
schuhe.
mit ange-
Verwenden Sie nur geeignete Säge-
Schlitz auch für
blätter (siehe "Technische Daten").
1.
einstel-
sowie Säge-
entsprechend der
2.
3.
4.
5.
6.
wenn nicht
Teile, insbesondere
Wartungs- oder
manuals search engine

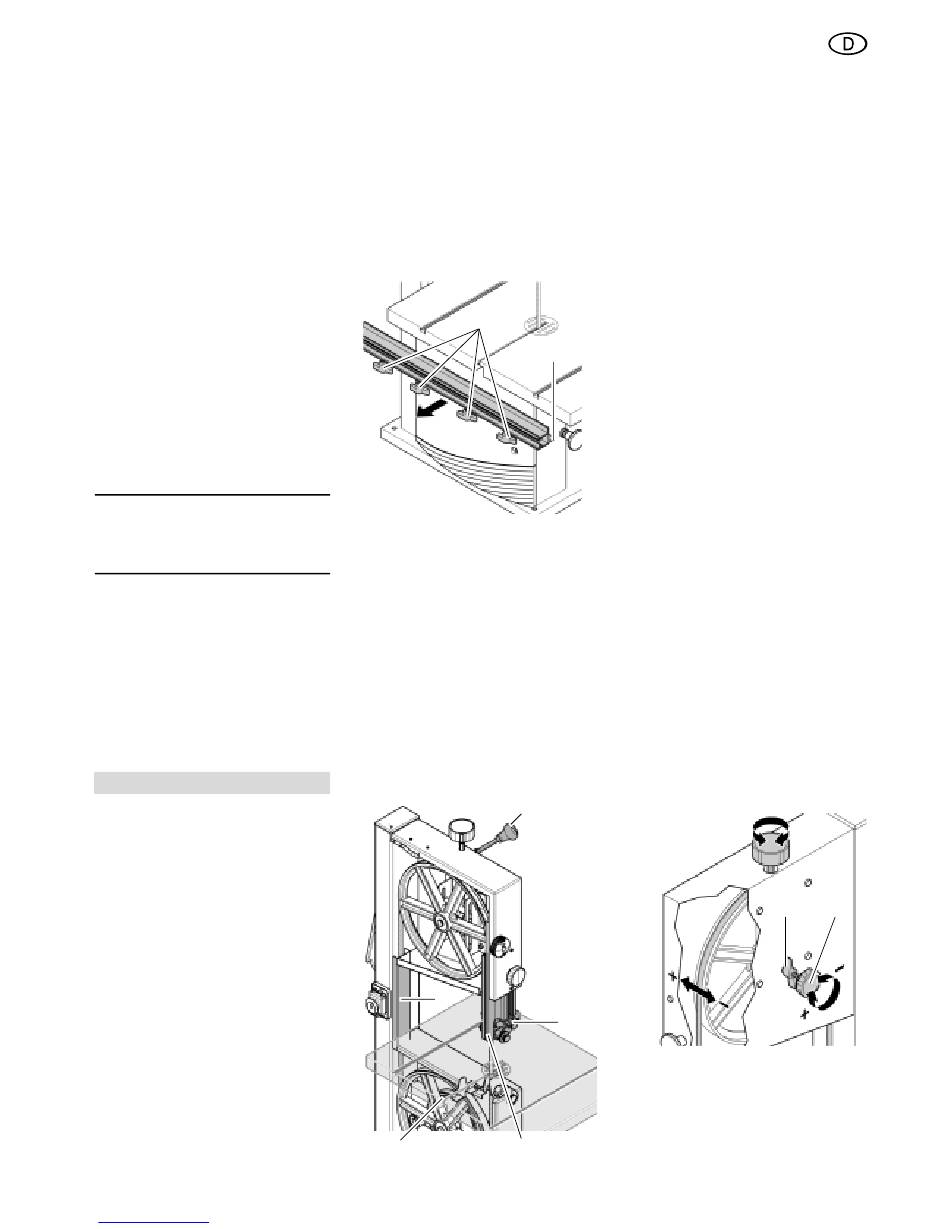

Sägeband wechseln
Gefahr!
Schnittgefahr besteht auch am
Die vier Flügelschrauben
lockern und das Anschlagführungs-
profil (71) für den Parallelanschlag
abnehmen.
70
71
Beide Gehäusetüren öffnen.
Untere Sägebandabdeckung nach
vorne klappen.
Obere Bandführung (72) ganz nach
unten stellen.
Schnellentspannhebel (73) lösen,
bis das Sägeband gelockert ist.
Sägeband abnehmen und durch
den Spalt im Sägetisch (74),
die Sägebandabdeckung an der
oberen Bandführung (75),
den seitlichen Sägebandschacht
(76) und
die Bandführungen
hindurchführen.
73
76
72
74
75
DEUTSCH
7. Neues Sägeband einführen. Auf die
korrekte Lage achten: Zähne zeigen
zur Vorderseite (Türseite) der Säge.
8. Sägeband mittig auf die Gummiauf-
lagen auflegen.
9. Schnellentspannhebel wieder fest-
ziehen, bis das Sägeband nicht
mehr abrutscht.
10. Untere Sägebandabdeckung nach
(70)
hinten klappen.
A
Gefahr!
Die Gehäusetüren nur schlie-
ßen, wenn die untere Sägebandabde-
ckung nach hinten geklappt ist.
11. Beide Gehäusetüren verschließen.
12. Anschließend:
Sägeband spannen (siehe "Inbe-
triebnahme");
Sägeband ausrichten
"Wartung und Pflege");
Bandführungen einstellen (siehe
"Wartung und Pflege");
Säge mindestens eine Minute zur
Probe laufen lassen;
Säge ausschalten, Netzstecker
ziehen und Einstellungen erneut
kontrollieren.
8.2 Sägeband ausrichten
Wenn das Sägeband nicht mittig auf den
Gummiauflagen transportiert wird, muss
die Neigung der oberen Bandsägenrolle
verstellt werden:
1. Feststellmutter (77) lösen.
2. Einstellschraube (78) drehen:
Einstellschraube (78) im Uhrzei-
gersinn drehen, wenn das Säge-
band mehr zur Vorderseite der
Säge läuft.
Einstellschraube (78) gegen den
Uhrzeigersinn drehen, wenn das
Sägeband mehr zur Rückseite
der Säge läuft.
3. Feststellmutter (77) wieder festdre-
hen.
8.3 Obere Bandführung aus-
richten
Die obere Bandführung besteht aus:
(siehe
77 78
11
