6. Mise en service

A
Danger !
Ne mettez la scie en marche
que si tous les préparatifs suivants
ont été effectués :
scie fixée ;
table de
ajustée ;
tension de la courroie trapézoï-
dale contrôlée ;
dispositifs de sécurité vérifiés.
Ne raccordez la scie au secteur
qu'une fois toutes ces étapes prélimi-
naires achevées ! Sinon, il est possi-
ble que la scie se mette en marche de
façon intempestive et provoque des
blessures graves.
6.1

Fixation de la scie

Pour assurer son assiette, la scie doit
être fixée sur un support stable :
1. Forer 4 alésages dans le sol.
2. Insérer les vis par le haut à travers
le socle et visser.
La hauteur de travail optimale et la stabi-
lité sont assurées par le bâti qui est déjà
prêt à recevoir la scie. Vous trouverez
des informations sur le montage du bâti
dans l'annexe de ces instructions d'utili-
sation.

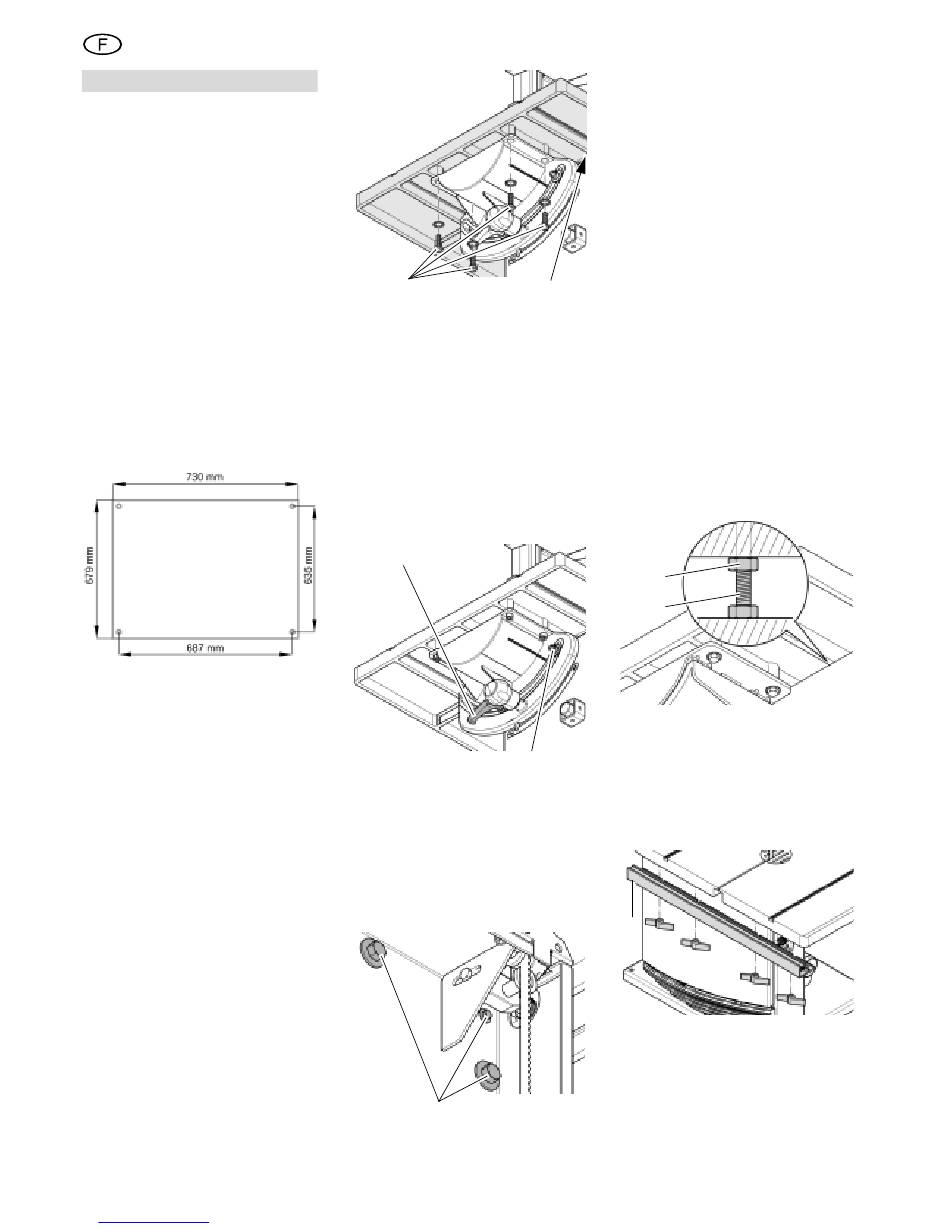

6.2 Montage de la table de
sciage
1. Visser la vis de butée (51) sur la
face inférieure de la table de sciage.
2. Faire glisser la table de sciage au-
dessus du ruban de scie et la poser
sur la glissière de la table.
3. Fixer la table de sciage sur la glis-
sière de table en utilisant quatre vis
(52) et rondelles par montant.
32
Downloaded from www.Manualslib.com
sciage montée et
6.3
La table de sciage doit être ajustée à
deux niveaux :
Ajustement latéral de la table de
sciage
1.
A
lorsque le ruban de scie est à l'arrêt.
Pour desserrer et serrer les vis de
fixation, utiliser un outil qui garan-
tisse un écart suffisant entre votre
main et le ruban de scie.
2.
3.
manuals search engine
52
51
Ajustement de la table de
sciage
latéralement, afin que le ruban de
scie passe exactement au centre du
profil de support de table ;
à angle droit avec le ruban de scie.
Desserrer le levier de serrage (53)
et l'écrou hexagonal (54).
53
54
Danger !
Il y a danger de coupure même
Desserrer les trois vis de fixation
(55).
55
Positionner la table de sciage de
façon que le ruban de scie se trouve
au milieu du profil de support de
table.
4. Resserrer les trois vis de fixation
(55).
5. Serrer l'écrou hexagonal (54), mais
pas à fond, de manière à pouvoir
encore faire pivoter légèrement la
table de sciage.
6. Serrer le levier de serrage (53).
Ajustement perpendiculaire de la
table de sciage
1. Relever entièrement le guide-ruban
supérieur (voir "Contrôle et com-
mande").
2. Contrôler la tension du ruban de
scie (voir "Mise en service").
3. Desserrer le levier de serrage (53).
4. À l'aide d'une équerre, positionner la
table de sciage à angle droit avec le
ruban de scie et resserrer le levier
de serrage (53) à fond.
5. Desserrer le contre-écrou (56) et
ajuster la vis de butée (57) jusqu'à
ce qu'elle vienne toucher le carter
de la scie.
56
57
6. Serrer à fond le contre-écrou.
6.4 Montage du rail de gui-
dage de la butée
Fixer le rail de guidage de la butée
(58) sur la table de sciage à l'aide
de quatre vis à oreilles et de rondel-
les d'appui.
58
6.5 Montage du guide de
délignage
Il peut être monté indifféremment sur la
gauche ou sur la droite du ruban de scie.
En cas de changement de côté, il est
nécessaire de retourner le profilé (60).
