ITALIANO

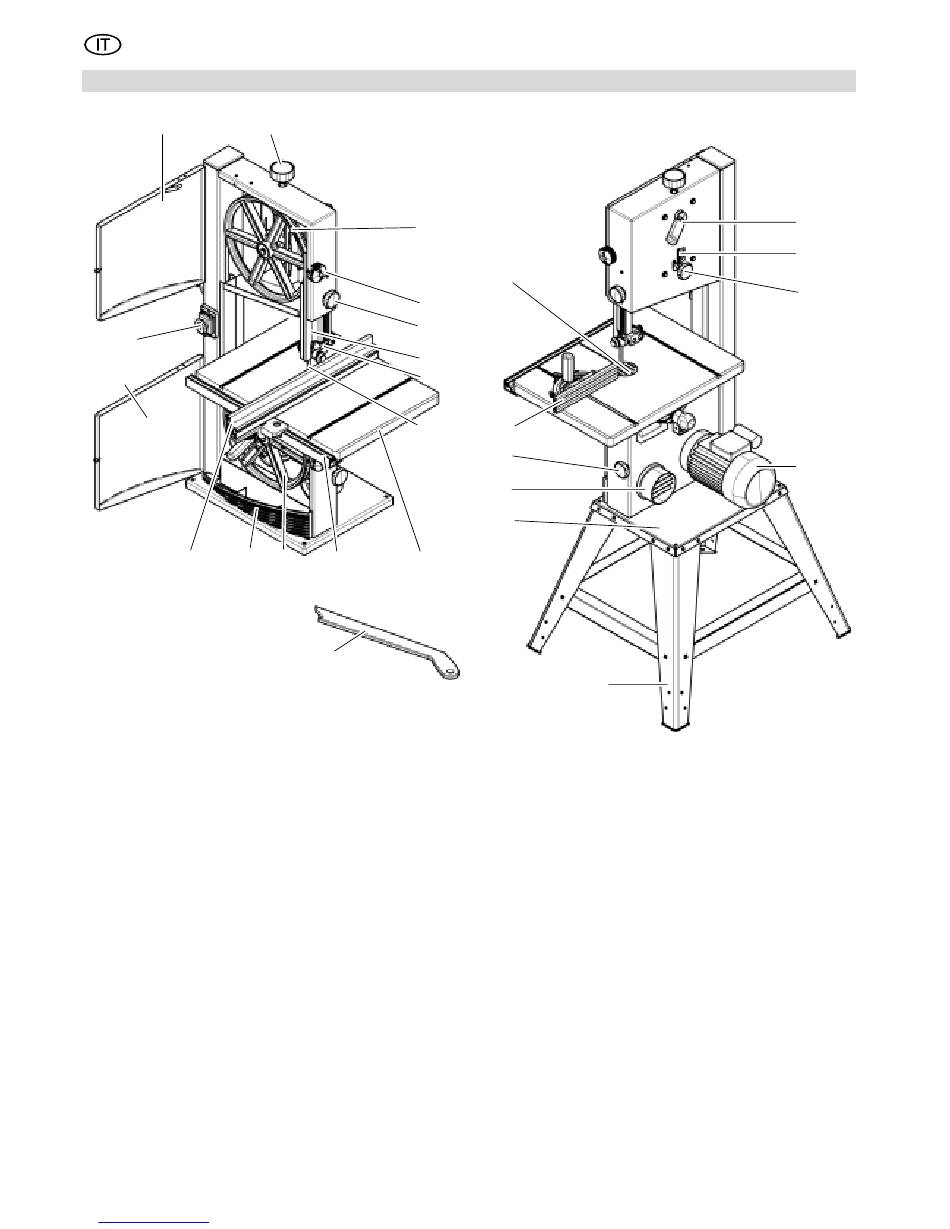

1. Visione d'insieme dell'apparecchio (ambito della fornitura)

1
15
14
Lato anteriore
1 Portello superiore dell'alloggia-
mento
2 Ruota di regolazione per la ten-
sione del nastro della sega
3 Rullo superiore per sega a
nastro
4 Chiusura girevole portello allog-
giamento
5 Ruota di regolazione per il
coperchio del nastro della sega
6 Coperchio del nastro della sega
7 Guida superiore del nastro
della sega
8 Nastro della sega
9 Banco della sega
40
Downloaded from www.Manualslib.com

Manuale d'istruzioni

2
13 12 11 10
25
10
11
12
13
14
15
Lato posteriore
16
17
manuals search engine
ITALIANO
3
24
4
5
6
7
23
8
22
21
20
9
Profilo di guida della battuta
con graduazione
Rullo inferiore per sega a
nastro
Raccoglitore per trucioli
Battuta parallela
Portello inferiore dell'alloggia-
mento
Interruttore di accensione/spe-
gnimento con dispositivo auto-
matico di emergenza
Leva per l'allentamento rapido
del nastro della sega
Indicatore della tensione del
nastro della sega
26
18 Ruota di regolazione per il rullo
superiore per sega a nastro
19 Motore
20 Piede di appoggio
21 Bocchettone di aspirazione dei
trucioli
22 Ruota di regolazione per cin-
ghia di trazione
23 Battuta trasversale
24 Profilo di caricamento per
banco
25 Elemento spintore
26 Basamento
16
17
18
19
