Koaxialer Digitaleingang (COX)
Verfügt Ihr Zuspielgerät weder über einen HDMI®-Ausgang noch einen optischen Digitalausgang, verbinden Sie dieses mit dem durch
„COX" gekennzeichneten Eingang des Sound system Systems. Zur Übertragung des Bildsignals muss Ihr Zuspielgerät zusätzlich mit dem TV-Gerät
verbunden werden. Dieser Eingang kann alternativ zum optischen Eingang genutzt werden.
Analogeingang (AUX)
Sollte Ihr TV-Gerät nur mit einem als „Pre Out" bezeichneten analogen Audio-Ausgang ausgestattet sein, dann verbinden Sie diesen mittels abge-
schirmtem Stereo-Cinch Kabel mit dem mit „AUX" gekennzeichneten analogen Eingang des Soundsystems. Ansonsten dient dieser Eingang zur
Verbindung mit Videorecordern oder Spielekonsolen.
Analogausgang (SUB)
Diesen Ausgang verwenden Sie wenn ein externer aktiver Subwoofer angeschlossen werden soll. SUB OUT ist in der Grundeinstellung nicht aktiv
und muss über die Fernbedienung freigeschaltet werden. Siehe Seite 16, Erweiterte Sound-Funktionen.
Anschluss der Lautsprecher
Soundsystem BRA2: Die Lautsprecher sind intern verkabelt, hier müssen nur die Quellgeräte (DVD, etc.) angeschlossen werden.

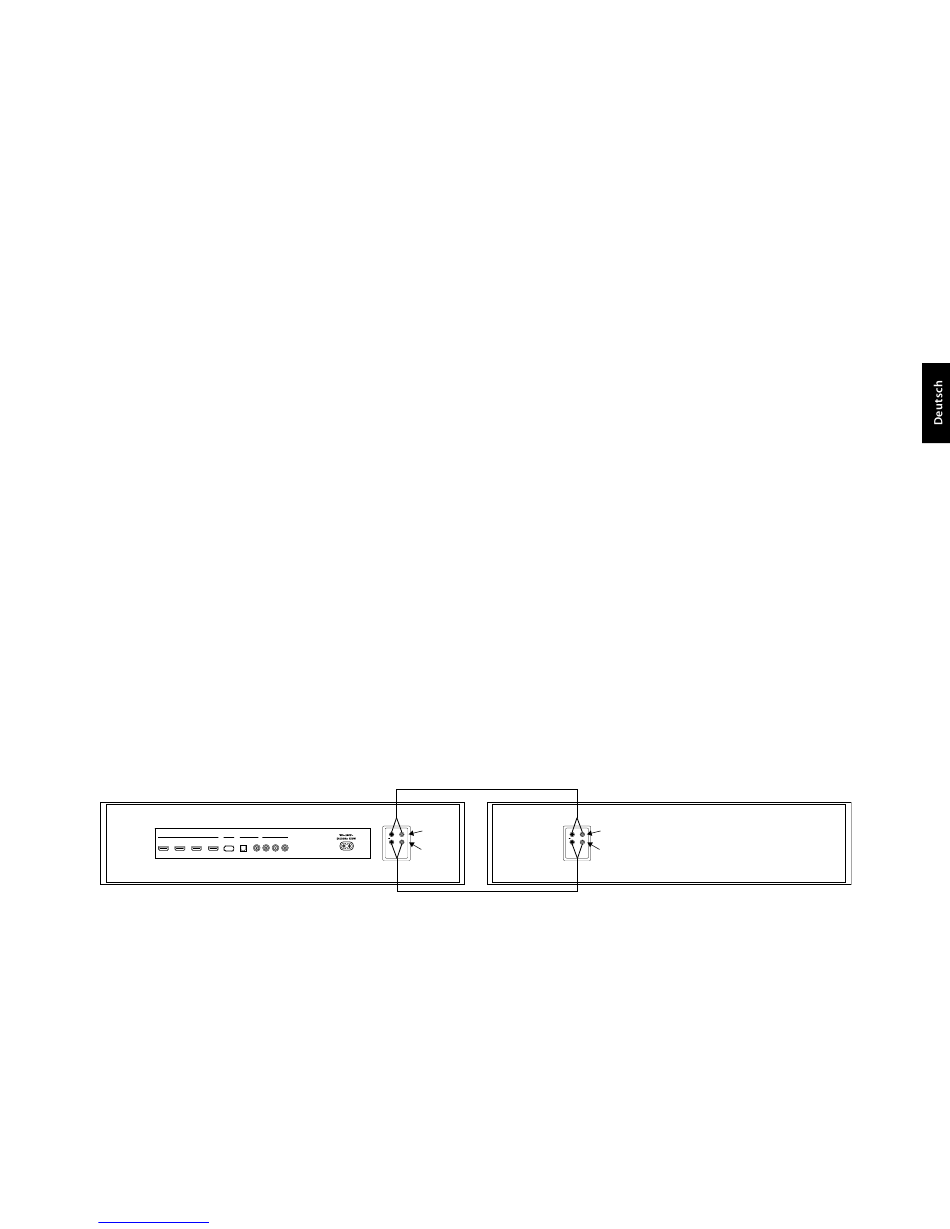

Soundsystem VRA2: Siehe Anschlussschema unten. Verwenden Sie die im Lieferumfang enthaltenen Lautsprecherkabel zum Anschluss der Laut-
sprecher an den Schraubklemmen „HF" und „LF" auf der Rückseite des Verstärker-Moduls (Kabelenden ca. 1 cm abisolieren). Bitte beachten Sie die
richtige Polung, rot für plus (+) und schwarz für minus (-). Nutzen Sie hierzu die Markierung auf dem mitgelieferten Kabel. Achten Sie darauf, dass
das abisolierte Kabelende keinen Kontakt zur Gehäuserückseite hat. (Kurzschlussgefahr!)
