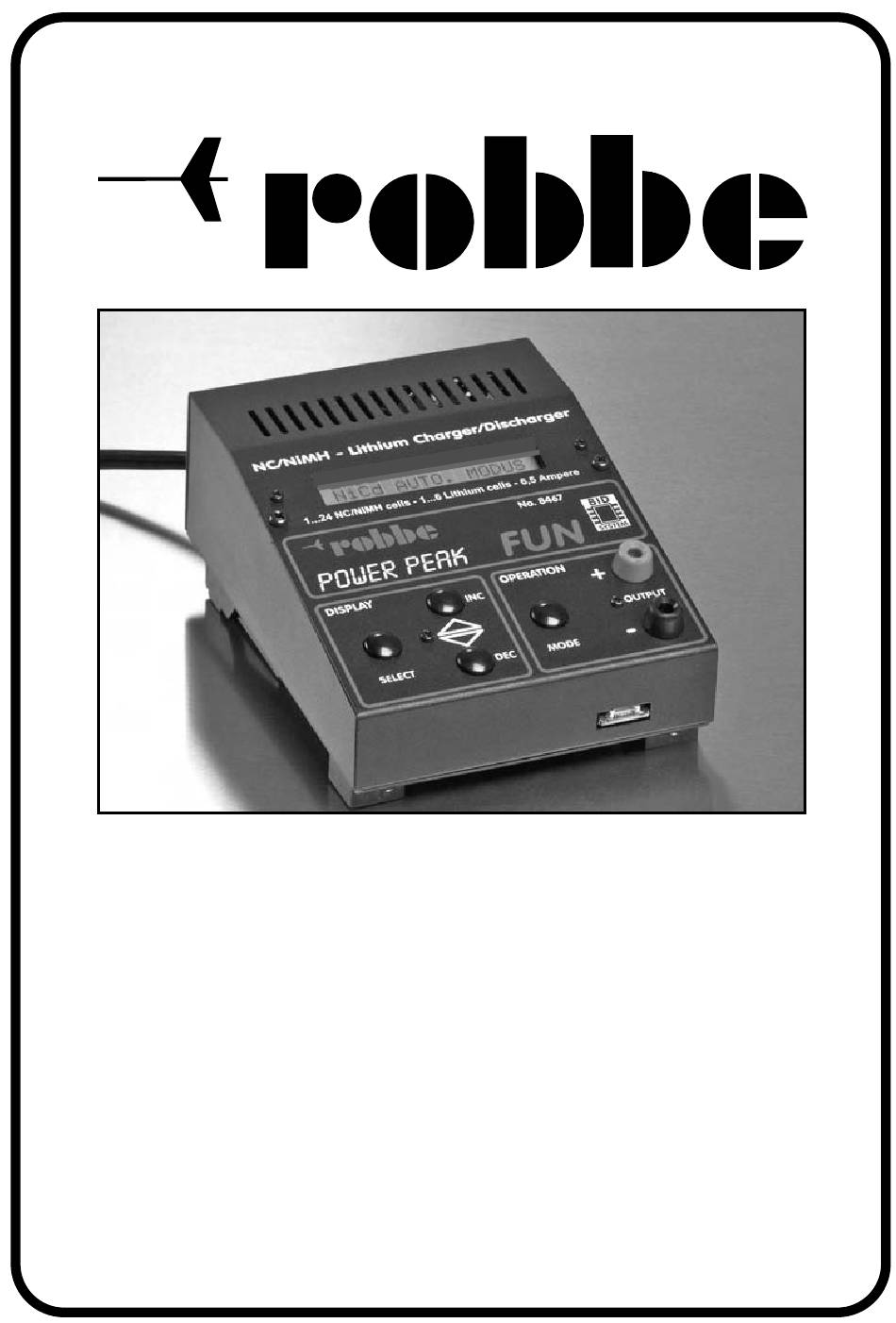

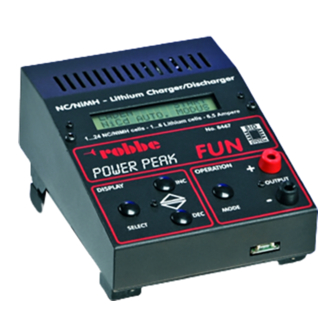

- Seite 1 Bedienungsanleitung Operating instructions Notice d’utilisation Manuale d’istruzione Manual de Uso POWER PEAK FUN No. 8467...
-
Seite 3: Inhaltsverzeichnis
Bedienungsanleitung Seite 4 - 21 Operating instructions page 22 - 39 Notice d’utilisation page 40 à 57 Manuale d’istruzione pagina 58 - 75 Manual de Uso página 76 - 93... -
Seite 4: Bedienungsanleitung
8467 Sehr geehrter Kunde, wir freuen uns, dass Sie sich für das Automatik-Ladegerät Power Peak FUN aus dem robbe Sortiment entschieden haben. Damit besitzen Sie ein leistungsfähiges, mikropro- zessorgesteuertes Ladegerät mit Akkumanagement für den Anschluss an eine 12 V DC Spannungsquelle. - Seite 5 Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Inhaltsverzeichnis Kapitel Seite Sicherheitshinweise ......4 Lieferumfang ......6 1.1 Empfohlenes Zubehör.
-
Seite 6: Lieferumfang
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 LIEFERUMFANG Der Lieferum- fang besteht aus dem Power Peak FUN, sowie einem BID-Chip und dem dazu- gehörigen Adapterkabel EMPFOHLENES ZUBEHÖR Senderakku- Empfänger- ladekabel akkulade- No. F1415 kabel No. F1416 BID-Chip BID-Chip ohne Kabel,... -
Seite 7: Allgemeine Beschreibung
Das Power Peak FUN ist ein intelligentes Ladegerät mit komfortablem Akkumanagement, zum Laden und Entladen von NC-, NIMH- und Lithium-Akkus. Mit dem Power Peak FUN können NC oder NIMH Akkus von 1 bis 24 Zellen geladen bzw. entladen werden. Die Abschaltung erfolgt bei vollgeladenem Akku nach der Delta-Peak- Methode. -
Seite 8: Bedienelemente
BID-Anschluss MODE-Taste Taste FUNKTION DER BEDIENELEMENTE Mit den vier Bedienungstasten des Power Peak FUN werden bei verschiedenen Betriebs- zuständen unterschiedliche Aktionen ausgelöst. MODE-Taste Mit der ‘MODE’-Taste kann vor dem Start der gewünschte Vorgang (LADEN, ENTLADEN oder 1 bzw. 3 x ENTLADEN -> LADEN) ausgewählt werden. Außerdem kann ein laufen- der Vorgang mit der ‘MODE’-Taste abgebrochen werden. -
Seite 9: Technische Daten
• Batterieklemmen an eine 12 V Bleibatterie oder ein entsprechendes Netzteil anschlie- ßen; Unbedingt auf richtige Polung achten (rot = plus / schwarz = minus). • Im Display erscheint kurz “ROBBE PP FUN ID“ und danach “NO BATTERY”, wenn kein Akku angeschlossen ist. -
Seite 10: Einstelldisplay
Die Statusanzeige am rechten Display- Rand ‘N’ (No Battery) blinkt. MANUELLER MODUS Ohne Einsatz eines BID-Chips arbeitet das Power Peak FUN wie ein ganz normales Ladegerät. Die Ladeparameter für den jeweiligen Akku müssen dann im Einstell-Display manuell über die Bedienungstasten eingestellt werden. - Seite 11 Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Anzeige der letzten fünf eingeladenen Kapazitätswerte (M1 ... M5), auswähl- bar mit ‘INC/DEC’-Tasten, Cursor und Statusanzeige ‘R’ blinken ‘SELECT’-Taste Anzeige der letzten fünf entladenen Kapazitätswerte (M1 ... M5), auswähl- bar mit ‘INC/DEC’-Tasten, Cursor und ‘SELECT’-Taste...
-
Seite 12: Einstellungen Der Parameter
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 EINSTELLEN DER PARAMETER Einstellung des Ladestroms Mit der ‘SELECT’-Taste im Menü so lange blättern bis der Menüpunkt “SET CHA.“ erscheint. Mit den ‘INC- / DEC’-Tasten wird in diesem Menü der ‘INC’-Taste Ladestrom eingestellt. In variablen Schritten (ab- hängig vom Einstellwert), kann der Ladestrom... -
Seite 13: Auswahl Der Betriebsart
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Bei den Lipoly-Akkus muss nicht nur der Typ, son- dern zusätzlich auch die Zellenzahl (1 bis 6) aus- gewählt werden. Die folgende Tabelle zeigt die Zu- ‘INC’-Taste ‘DEC’-Taste sammenhänge zwischen der Zellenzahl und der Akkuspannung. -
Seite 14: Start Und Ende Eines Lade- / Entladevorganges
8467 START UND ENDE EINES LADE- / ENTLADEVORGANGES Das Ladegerät Power Peak FUN besitzt keine seperate Start-Taste, mit der ein Vorgang direkt ausgelöst werden kann. Der Start erfolgt durch die Aktivierung einer Betriebsart, z.B. “CHARGING” (Laden). Die Auswahl der Betriebsart erfolgt mit der ‘MODE’-Taste. - Seite 15 Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Anzeige der aktuellen Ausgangsspan- nung, aktuell 12.461 Volt, Statusan- zeige ‘C’ blinkt ‘SELECT’-Taste Anzeige des aktuellen Ladestroms, aktuell 1,00 A, Statusanzeige ‘C’ blinkt ‘SELECT’-Taste Anzeige der bisher eingeladenen Ka- pazität, aktuell 185 mAh, Statusan- zeige ‘C’...
-
Seite 16: Programmierung Eines Bid-Chips
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Alle angezeigten Parameter werden beim Anschließen eines Akkus oder beim Umschalten von Entladen auf Laden bzw. umgekehrt gelöscht und die Kapazitätswerte um eine Stufe nach hinten (z.B. von M1 nach M2) verschoben. PROGRAMMIERUNG EINES BID-CHIPS Sobald vom Startdisplay oder von irgendeinem anderen Menü... -
Seite 17: Programmiervorgang
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Nach dem Abziehen des BID-Chips wird das Programmier-Menü verlassen. Danach wer- den wieder die üblichen Displays angezeigt. PROGRAMMIERVORGANG Die Programmierung der Parameter für einen BID-Chip ist vollkommen identisch mit der im Kap. 6.2 beschriebenen Einstellung der Parameter. Mit der ‘SELECT’-Taste wird der zu verändernde Parameter auswählt. -
Seite 18: Lade- / Entladevorgänge Mit Bid-Chip
Bedienungsanleitung Bestell Nr. POWER PEAK FUN 8467 Anzeige der maximal entladenen Ka- pazität, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige der durchgeführten Lade- zyklen, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige des zugehörigen Datums, Statusanzeige ‘R’ blinkt ‘SELECT’-Taste Anzeige des temporären (nicht im BID-Chip gespeicherten) Ladestroms. -
Seite 19: Fehlermeldungen
Das Ladegerät lässt sich dann nicht in Betrieb nehmen. ALLGEMEINE SICHERHEITSHINWEISE • Das Power Peak FUN ist nur zum Laden bzw. Entladen von wiederaufladbaren NC- / NiMH- und Lithium-Akkus geeignet. Keine Trockenbatterien laden, dabei besteht Explosionsgefahr. -
Seite 20: Gewährleistung
• Achten Sie unbedingt auf richtige Polung der Akkus und vermeiden Sie Kurzschlüsse. • Beachten Sie genau die Angaben der Akkuhersteller. • Überprüfen Sie die Einstellungen am Power Peak FUN stets genau. Akkus können durch unpassende Einstellungen zerstört werden. • Achten Sie auch auf Beschädigungen am Gehäuse und an den Kabeln. -
Seite 21: Serviceadressen
• Legen Sie Ihrer Sendung den Kaufbeleg (Kassenzettel) bei. • Die Geräte wurden gemäss der Bedienungsanleitung betrieben. • Es wurden nur empfohlene Stromquellen und original robbe Zubehör verwendet. • Feuchtigkeitsschäden, Fremdeingriffe, Überspannungen, Überlastungen und mechani- sche Beschädigungen liegen nicht vor. - Seite 96 Irrtum und technische Änderungen vorbehalten Copyright robbe-Modellsport 2006 Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe- Modellsport GmbH & Co.KG We accept no liability for errors and technical modifications. Copyright robbe Modellsport 2006 This document may not be copied or reproduced in whole or in part without the prior written approval of robbe Modellsport GmbH &...
