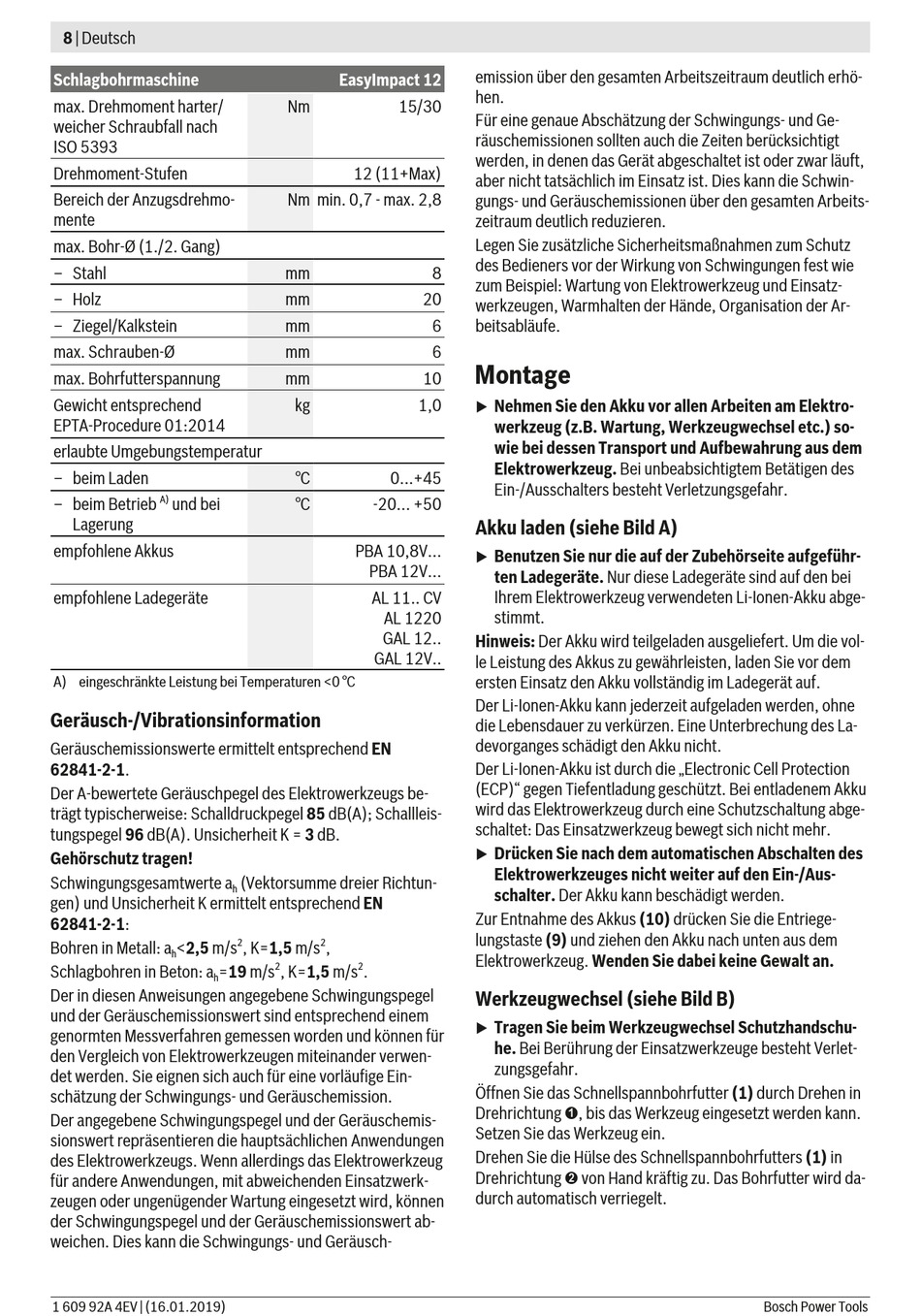

Bosch EasyImpact 12 Originalbetriebsanleitung Seite 8

8 | Deutsch
Schlagbohrmaschine
max. Drehmoment harter/
weicher Schraubfall nach
ISO 5393
Drehmoment-Stufen
Bereich der Anzugsdrehmo-
mente
max. Bohr-Ø (1./2. Gang)
– Stahl
– Holz
– Ziegel/Kalkstein
max. Schrauben-Ø
max. Bohrfutterspannung
Gewicht entsprechend
EPTA-Procedure 01:2014
erlaubte Umgebungstemperatur
– beim Laden
A)
– beim Betrieb und bei
Lagerung
empfohlene Akkus
empfohlene Ladegeräte
A) eingeschränkte Leistung bei Temperaturen <0 °C
Geräusch-/Vibrationsinformation
Geräuschemissionswerte ermittelt entsprechend EN
62841-2-1.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 85 dB(A); Schallleis-
tungspegel 96 dB(A). Unsicherheit K = 3 dB.
Gehörschutz tragen!
Schwingungsgesamtwerte a
gen) und Unsicherheit K ermittelt entsprechend EN
62841-2-1:
Bohren in Metall: a <2,5 m/s
h
Schlagbohren in Beton: a =19 m/s
h
Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
genormten Messverfahren gemessen worden und können für
den Vergleich von Elektrowerkzeugen miteinander verwen-
det werden. Sie eignen sich auch für eine vorläufige Ein-
schätzung der Schwingungs- und Geräuschemission.
Der angegebene Schwingungspegel und der Geräuschemis-
sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk-
zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab-
weichen. Dies kann die Schwingungs- und Geräusch-
1 609 92A 4EV | (16.01.2019)
EasyImpact 12
Nm 15/30
12 (11+Max)
Nm min. 0,7 - max. 2,8
mm
mm
mm
mm
mm
kg
°C 0...+45
°C -20... +50
PBA 10,8V...
PBA 12V...
AL 11.. CV
AL 1220
GAL 12..
GAL 12V..
(Vektorsumme dreier Richtun-
h
2 2
, K=1,5 m/s ,
2 2
, K=1,5 m/s .
emission über den gesamten Arbeitszeitraum deutlich erhö-
hen.
Für eine genaue Abschätzung der Schwingungs- und Ge-
räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin-
gungs- und Geräuschemissionen über den gesamten Arbeits-
zeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
8
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz-
20
werkzeugen, Warmhalten der Hände, Organisation der Ar-
6 beitsabläufe.
6
Montage
10
1,0
Nehmen Sie den Akku vor allen Arbeiten am Elektro-
u
werkzeug (z.B. Wartung, Werkzeugwechsel etc.) so-
wie bei dessen Transport und Aufbewahrung aus dem
Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des
Ein-/Ausschalters besteht Verletzungsgefahr.
Akku laden (siehe Bild A)
Benutzen Sie nur die auf der Zubehörseite aufgeführ-
u
ten Ladegeräte. Nur diese Ladegeräte sind auf den bei
Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abge-
stimmt.
Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die vol-
le Leistung des Akkus zu gewährleisten, laden Sie vor dem
ersten Einsatz den Akku vollständig im Ladegerät auf.
Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne
die Lebensdauer zu verkürzen. Eine Unterbrechung des La-
devorganges schädigt den Akku nicht.
Der Li-Ionen-Akku ist durch die „Electronic Cell Protection
(ECP)" gegen Tiefentladung geschützt. Bei entladenem Akku
wird das Elektrowerkzeug durch eine Schutzschaltung abge-
schaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.
Drücken Sie nach dem automatischen Abschalten des
u
Elektrowerkzeuges nicht weiter auf den Ein-/Aus-
schalter. Der Akku kann beschädigt werden.
Zur Entnahme des Akkus (10) drücken Sie die Entriege-
lungstaste (9) und ziehen den Akku nach unten aus dem
Elektrowerkzeug. Wenden Sie dabei keine Gewalt an.
Werkzeugwechsel (siehe Bild B)
Tragen Sie beim Werkzeugwechsel Schutzhandschu-
u
he. Bei Berührung der Einsatzwerkzeuge besteht Verlet-
zungsgefahr.
Öffnen Sie das Schnellspannbohrfutter (1) durch Drehen in
Drehrichtung ➊, bis das Werkzeug eingesetzt werden kann.
Setzen Sie das Werkzeug ein.
Drehen Sie die Hülse des Schnellspannbohrfutters (1) in
Drehrichtung ➋ von Hand kräftig zu. Das Bohrfutter wird da-
durch automatisch verriegelt.
