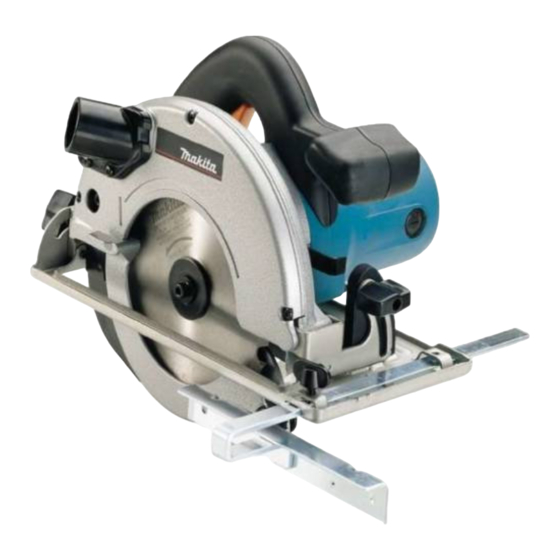

Makita 5603R Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Makita Anleitungen
  4. Kreissäge
  5. 5603R
  6. Betriebsanleitung
Makita 5603R Betriebsanleitung

Makita 5603R Betriebsanleitung

Handkreissäge; 165 mm; 190 mm; 235 mm
Vorschau ausblenden Andere Handbücher für 5603R:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 14

Quicklinks

Diese Anleitung herunterladen
Circular Saw
GB
Scie circulaire
F
Handkreissäge
D
Sega circolare
I
Cirkelzaagmachine
NL
Sierra circular
E
Serra circular
P
Rundsav
DK
Cirkelsåg
S
Sirkelsag
N
Pyörösahat
SF
¢ÈÛÎÔ Ú›ÔÓÔ
GR
Dairesel b¶≥k¶
TR
165 mm 5603R
190 mm 5705R
235 mm 5903R
Instruction Manual
Manuel d'instructions
Betriebsanleitung
Istruzioni d'uso
Gebruiksaanwijzing
Manual de instrucciones
Manual de instruço ˜ es
Brugsanvisning
Bruksanvisning
Bruksanvisning
Käyttöohje
√‰ËÁ›Â˜ ¯Ú‹Ûˆ˜
El kitab¶

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Makita 5603R

Inhaltszusammenfassung für Makita 5603R

  • Seite 1 Istruzioni d’uso Cirkelzaagmachine Gebruiksaanwijzing Sierra circular Manual de instrucciones Serra circular Manual de instruço ˜ es Rundsav Brugsanvisning Cirkelsåg Bruksanvisning Sirkelsag Bruksanvisning Pyörösahat Käyttöohje ¢ÈÛÎÔ Ú›ÔÓÔ √‰ËÁ›Â˜ ¯Ú‹Ûˆ˜ Dairesel b¶≥k¶ El kitab¶ 165 mm 5603R 190 mm 5705R 235 mm 5903R...
  • Seite 4 Symbols The following show the symbols used for the tool. Be sure that you understand their meaning before use. Symboles Nous donnons ci-dessous les symboles utilisés pour l’outil. Assurez-vous que vous en avez bien compris la signification avant d’utiliser l’outil. Symbole Die folgenden Symbole werden für die Maschine verwendet.

  • Seite 5: Additional Safety Rules For Tool

    9 Hex socket head bolt i For straight cuts k Brush holder cap 0 Saw blade o Base plate l Screwdriver SPECIFICATIONS Model 5603R 5705R 5903R Blade diameter ..............165 mm 190 mm 235 mm Max. cutting depth At 90° ................54 mm...
  • Seite 6 15. When operating the saw, keep the cord away from the cutting area and position it so that it will not be caught on the workpiece during the cutting operation. Operate with proper hand support, proper workpiece support, and supply cord routing away from the work area.
  • Seite 7 The thickness of the riving knife is 1.8 mm for Models Install the saw blade using the reverse of the removal 5603R and 5705R or 2.0 mm for Model for 5903R. procedure. Install the inner flange, saw blade, outer flange and hex socket head bolt, in that order. Be sure...

  • Seite 8: Maintenance

    Then connect a hose of making the adjustment. vacuum cleaner to the joint. Sighting (5603R, 5705R) (Fig. 7) MAINTENANCE For straight cuts, align the right notch on the front of the base with your cutting line on the workpiece.
  • Seite 9 0 Lame de scie o Plaque de base l Tournevis q Saillies de réglage p Coupes à angle de 45° SPECIFICATIONS Modèle 5603R 5705R 5903R Diamètre de la lame ............165 mm 190 mm 235 mm Profondeur max. de coupe A 90°...
  • Seite 10 8. Soutenez les grands panneaux. (Fig. A et B) Les grands panneaux devront être soutenus comme indiqué sur la Fig. A pour réduire tout risque de pincement ou de retour de lame. Si le travail de coupe nécessite que vous posiez la scie sur la pièce, posez la scie sur sa grande section, et couper la petite section.
  • Seite 11 Exemple type d’une bonne tenue en main, d’un bon support de pièce et d’un bon ache- minement du cordon d’alimentation. Fig. D Fig. F 16. Placez la partie large de la base de la scie sur 17. N’essayez jamais de scier avec une scie circu- une partie de pièce solidement soutenue, et laire fixée la tête en bas dans un étau.

  • Seite 12: Conseils D'utilisation

    2,1 mm L’épaisseur du couteau à riveter est de 1,8 mm pour Réglage de la profondeur de coupe (Fig. 5) les modèles 5603R et 5705R, de 2,0 mm pour le Desserrez le levier situé sur le guidage de profondeur modèle 5903R.

  • Seite 13: Entretien

    PRECAUTION : les réparations, l’entretien ou les réglages doivent • Le couteau diviseur doit toujours être utilisé, sauf être effectués par le Centre d’Entretien Makita. lors d’un trait de scie en plongée au milieu de la pièce à travailler. • N’arrêtez pas la lame de scie en exerçant une pression latérale sur le disque.

  • Seite 14: Technische Daten

    Verschleißgrenze 9 Sechskantschraube i Für rechtwinklige Schnitte k Kohlebürstenkappe 0 Sägeblatt o Grundplatte l Schraubendreher TECHNISCHE DATEN Modell 5603R 5705R 5903R Sägeblattdurchmesser ............165 mm 190 mm 235 mm Max. Schnittiefe bei 90° ................54 mm 66 mm 85 mm bei 45°...
  • Seite 15 8. Große Werkstücke abstützen. (Abb. A u. B) 10. Rückschlag vermeiden. (Abb. A u. C) Große Werkstücke müssen wie in Abb. A Rückschlag tritt auf, wenn sich die Handkreis- gezeigt in der Nähe des Schnittes abgestützt säge schnell festsetzt und rückwärts auf den werden, um ein Einklemmen des Sägeblatts Bediener zurückgetrieben wird.
  • Seite 16 15. Das Kabel von der Schnittbahn fernhalten und so legen, daß es sich nicht am Werkstück verfängt. Beim Arbeiten auf richtiges Halten der Handkreissäge, Abstützen des Werk- stücks und eine Verlegung des Kabels außer- halb des Arbeitsbereichs achten. WARNUNG: Es ist von großer Wichtigkeit, das Werkstück richtig abzustützen und die Handkreissäge fest zu halten, damit die Kontrolle über das Werkzeug nicht verloren wird, was zu Verlet-...

  • Seite 17: Bedienungshinweise

    2,1 mm Die Stärke des Spaltkeils beträgt 1,8 mm für Modell Einstellung der Schnittiefe (Abb. 5) 5603R und 5705R oder 2,0 mm für Modell 5903R. Den Feststellhebel an der Tiefeneinstellung lösen und die Grundplatte nach oben oder unten verstellen. An VORSICHT: der gewünschten Schnittiefe die Grundplatte durch...

  • Seite 18: Wartung

    Zur Gewährleistung der Produktsicherheit und- zuverlässigkeit sind Reparaturen, Wartungsarbeiten VORSICHT: und Einstellungen von einer Makita-Service-Station • Der Spaltkeil muss, außer bei Tauchschnitten, auszuführen. immer ordnungsgemäß montiert sein. • Das Sägeblatt nicht durch seitlichen Druck zum Stillstand bringen.
  • Seite 19 Per tagli diritti 9 Bullone ad esagono incassato l Cacciavite o Piastra base 0 Lama sega DATI TECNICI Modello 5603R 5705R 5903R Diametro lama ..............165 mm 190 mm 235 mm Massima profondità di taglio A 90° ................. 54 mm...
  • Seite 20 14. Evitate di tagliare i chiodi. Esaminate il pezzo da lavorare e togliete tutti i chiodi da esso prima di tagliarlo. 15. Quando usate la sega, tenete il cavo di alimen- tazione lontano dall’area di taglio e posiziona- telo in modo che non si impigli sul pezzo da lavorare durante l’operazione di taglio.

  • Seite 21: Conservate Queste Istruzioni

    Lo spessore del cuneo è di 1,8 mm per i modelli Togliete poi la flangia esterna, sollevate per quanto possibile il coperchio di sicurezza e togliete la lama. 5603R e 5705R, di 2,0 mm per il modello 5903R. (Fig. 2) ATTENZIONE: Installate la lama della sega usando il procedimento •...

  • Seite 22: Manutenzione

    (0 – 45°). Dopo la regolazione, stringete salda- mente i dadi ad alette davanti e dietro. MANUTENZIONE Regolazione (5603R, 5705R) (Fig. 7) ATTENZIONE: Per i tagli diritti, allineate la tacca destra sul davanti della base con la linea di taglio sul pezzo da lavorare.

  • Seite 23: Aanvullende Veiligheidsvoorschriften

    Kap van koolborstelhouder 0 Zaagblad i Voor recht zagen l Schroevedraaier q Uitsteeksels voor afstelling o Grondplaat TECHNISCHE GEGEVENS Model 5603R 5705R 5903R Bladdiameter ................ 165 mm 190 mm 235 mm Max. zaagdiepte Bij 90° ................54 mm 66 mm 85 mm Bij 45°...
  • Seite 24 8. Ondersteun grote panelen. (Fig. A en B) Grote panelen moeten worden ondersteund zoals afgebeeld in Fig. A, om de kans op klemmen en terugslaan van het zaagblad tot een minimum te beperken. Indien de machine tijdens het zagen op het werkstuk moet rusten, laat deze dan op het grotere gedeelte rusten en zaag het kleinere gedeelte eraf.
  • Seite 25 Een typische illustratie van de juiste manier om de machine vast te houden, de juiste ondersteuning van het werkstuk, en de juiste positie van het netsnoer. Fig. D Fig. F 16. Plaats het bredere gedeelte van de grondplaat 17. Probeer nooit te zagen met de cirkelzaag van de machine op het gedeelte van het werk- ondersteboven in een schroefbank vastgezet.

  • Seite 26: Bedieningsvoorschriften

    De dikte van het spouwmes is 1,8 mm voor Modellen LET OP: • Gebruik een geringe zaagdiepte voor het zagen van 5603R en 5705R, 2,0 mm voor Model 5903R. dunne werkstukken, om veiliger te zagen en scho- LET OP: nere zaagsneden te krijgen.
  • Seite 27 Makita service voorkant van de grondplaat. Met het richtliniaal kunt u centrum.

  • Seite 28: Normas De Seguridad Adicionales

    Tapa del portaescobillas hexagonal 0 Hoja de sierra i Para cortes rectos l Destornillador ESPECIFICACIONES Modelo 5603R 5705R 5903R Diámetro de la hoja ............. 165 mm 190 mm 235 mm Profundidad de corte máxima A 90° ................. 54 mm...
  • Seite 29 8. Apoye los paneles grandes. (Fig. A y B) Los paneles grandes deben ser apoyados como se muestra en la Fig. A para minimizar el riesgo de que la hoja quede atrapada y se produzcan tensiones de retroceso. Cuando la operación de corte requiera apoyar la sierra en la pieza de trabajo, la sierra deberá...
  • Seite 30 Una ilustración típica de un apoyo apropiado para las manos y para la pieza de trabajo, y de una colocación adecuada del cable de alimentación. Fig. F Fig. D 17. Nunca intente serrar con la sierra circular al 16. Ponga la parte más ancha de la base de la revés una pieza de trabajo colocada en un sierra en la parte de la pieza de trabajo que tornillo de banco.

  • Seite 31: Instrucciones Para El Funcionamiento

    El grosor de la lámina de seguridad es de 1,8 mm Ajuste de la profundidad de corte (Fig. 5) para los modelos 5603R y 5705R, o 2,0 mm para el Afloje la palanca de la guía de profundidad y mueva modelo 5903R.

  • Seite 32: Mantenimiento

    Centro de Servicio excepto cuando se hagan cortes por penetración en Autorizado de Makita. medio de la pieza de trabajo. • No pare la hoja de sierra ejerciendo una presión lateral sobre el disco.
  • Seite 33 45° 0 Lâmina da serra i Para cortes a direito l Chave de parafusos ESPECIFICAÇO x ES Modelo 5603R 5705R 5903R Diâmetro da lâmina .............. 165 mm 190 mm 235 mm Profundidade máxima de corte A 90° ................. 54 mm...
  • Seite 34 11. Guarda inferior. Levante o resguardo inferior com a pega retráctil. 12. Ajustes. Antes do corte certifique-se de que os ajustes de corte e de esquadria estão fixos. 13. Só instale as lâminas correctas. Não utilize lâminas com orifícios de tamanho incorrecto. Nunca utilize anilhas de lâmina ou pernos estragados ou com o tamanho incorrecto.
  • Seite 35 A espessura da lâmina de abrir é de 1,8 mm para o Para retirar a lâmina da serra, pressione completa- modelo 5603R e 5705R, 2,0 mm para os modelos mente o bloqueio do veio, para evitar a rotação do 5903R.
  • Seite 36 Liberte o gatilho para parar. • Utilize só chave tubular da Makita para retirar ou colocar a lâmina. Operação (Fig. 10) Pegue na máquina firmemente. Coloque a placa base Ajuste da lâmina de abrir (Fig.
  • Seite 37 Børsteholderhætte 9 Sekskantbolt o Grundplade l Skruetrækker 0 Savblad p 45° vinkelsnit q Indstilling af savbladsfremspring SPECIFIKATIONER Model 5603R 5705R 5903R Savbladsdiameter ..............165 mm 190 mm 235 mm Maksimal skæredybde ved 90° ................54 mm 66 mm 85 mm ved 45°...
  • Seite 38 Understøt plader eller paneler tæt ved save- stedet for at undgå tilbagespring. Fig. A Fig. C 11. Nedre beskyttelseskappen. Hæv den nedre beskyttelseskappe med håndtaget. 12. Indstillinger. Før der saves skal det kontrolle- res, at dybdeindstilling og geringsindstilling Understøt ikke plader eller paneler langt fra save- er korrekt.
  • Seite 39 ANVENDELSE Afmontering eller montering af savblad Følgende savblade kan bruges til denne maskine. Model Max. diameter Min. diameter Savbladsbredde Skærebredde 5603R 165 mm 150 mm mindre end 1,7 mm mere end 1,9 mm 5705R 190 mm 170 mm mindre end 1,7 mm...
  • Seite 40 Bredden på spaltekniven er 1,8 mm for modellerne Snitlinier (5603R, 5705R) (Fig. 7) 5603R og 5705R eller 2,0 mm for modellerne til Ved lige snit rettes den højre not på forsiden af 5903R. grundpladen ind efter snitlinien på emnet. Ved 45° geringssnit rettes den venstre not ind efter VIGTIGT: snitlinien.
  • Seite 41 Kullene skal udskiftes, når de er slidt ned til slidgræn- sen. Begge kulbørster bør udskiftes parvis og samti- digt. For at opretholde produktets sikkerhed og pålidelig- hed, må istandsættelse, vedligehold eller justering kun udføres af et autoriseret Makita service center.

  • Seite 42: Tekniska Data

    9 Skruv med insexhuvud i För rak sågning k Kåpa för kolhållare 0 Sågklinga o Bottenplatta l Skruvmejsel TEKNISKA DATA Modell 5603R 5705R 5903R Klingdiameter ............... 165 mm 190 mm 235 mm Max.sågdjup Vid 90° ................54 mm 66 mm 85 mm Vid 45°...
  • Seite 43 15. Håll undan sladden från sågområdet när du använder sågen, och placera sladden så att den inte fastnar i arbetsstycket under sågar- betet. Använd verktyget med korrekt handstöd och korrekt stöttning av arbetsstycket. VARNING! Det är viktigt att stötta arbetsstycket korrekt och att hålla sågen i ett stadigt grepp för att förhindra att kontrollen över sågen förloras, vilket skulle kunna orsaka personskador.
  • Seite 44 210 mm mindra än 1,9 mm mer än 2,1 mm Klyvkilens tjocklek är 1,8 mm för modellerna 5603R Montera sågklingan genom att följa demonteringspro- och 5705R, och 2,0 mm för modellerna 5903R. ceduren i omvänd ordning. Montera den inre flänsen, sågklingan, yttre flänsen och skruven med insexhu-...
  • Seite 45 önskad vinkel är inställd. en ren, dammfri drift. Montera anslutningen på verk- tyget med skruven. Koppla sedan dammsugar- Klinginställning (5603R, 5705R) (Fig. 7) slangen till anslutningen. Orientera den högra skåran på bottenplattans fram- sida mot arbetsstyckets såglinje.
  • Seite 46 Slitasjemerke 9 Sekstantbolt i For rettvinkelt skjæring k Borsteholderlokk 0 Sagblad o Maskinfotplate l Skrutrekker TEKNISKE DATA Modell 5603R 5705R 5903R Bladdiameter ................ 165 mm 190 mm 235 mm Maks. skjæredybde Ved 90° ................54 mm 66 mm 85 mm Ved 45°...
  • Seite 47 15. Når sagen betjenes må ledningen holdes unna kutteområdet og plasseres slik at den ikke kommer i veien for emnet under kuttingen. Utfør arbeidet med skikkelig håndstøtte, mate- rialestøtte og med ledningen vendende bort fra arbeidsområdet. ADVARSEL: Det er viktig at arbeidsemnet er skikkelig støt- tet opp og at sagen holdes godt fast for å...
  • Seite 48 Spalteknivens tykkelse er 1,8 mm for modellene Bladet monteres i omvendt rekkefølge av demonte- ringsprosedyren. Monter indre flens, sagbladet, ytre 5603R og 5705R, eller 2,0 mm for modellene 5903R. flens og sekskantnøkkelen, i denne rekkefølgen. Trekk sekskantbolten forsvarlig til med aksellåsen •...
  • Seite 49 Trekk vingemutrene godt til igjen etter justeringen. koples til verktøyet. Monter skjøtet til verktøyet med skruen. Deretter koples en støvsugerslange til skjøtet. Sikting (5603R, 5705R) (Fig. 7) For rettlinjede kutt passes det høyre hakket foran på SERVICE foten inn etter skjærelinjen på arbeidsemnet.
  • Seite 50 9 Kuusiokolopultti k Harjanpitimen kansi i Suoraan sahaukseen 0 Sahanterä l Ruuvitaltta o Aluslevy q Säätönystyrät TEKNISET TIEDOT Malli 5603R 5705R 5903R Terän halkaisija ..............165 mm 190 mm 235 mm Suurin sahaussyvyys 90° kulma ................54 mm 66 mm 85 mm 45°...
  • Seite 51 15. Pidä virtajohto poissa leikkauskohdasta käyt- täessäsi laitetta ja aseta se siten, että se ei tartu työkappaleeseen sahauksen aikana. Ota laitteesta kunnon ote. Tue työkappale kun- nolla. Ohjaa virtajohto pois työskentelyalu- eelta. VAROITUS: Laitteen hallinnan menettäminen saattaa joh- taa loukkaantumiseen. Tämän vuoksi työkap- paleen asianmukainen tuenta ja hyvän otteen varmistaminen on tärkeätä.
  • Seite 52 5903R 235 mm 210 mm alle 1,9 mm yli 2,1 mm Halkaisuterän paksuus on 1,8 mm malleilla 5603R ja Sahanterän kiinnittäminen paikalleen tapahtuu päin- 5705R, 2,0 mm malleilla 5903R. vastaisessa järjestyksessä kuin irrottaminen. Aseta sisälaippa, sahanterä, ulkolaippa ja kuusiokolopultti VARO: tässä...
  • Seite 53 HUOLTO olevat siipimutterit huolella tehtyäsi säädön. VAROITUS: Ennen koneella tehtäviä huoltotoimia on varmistet- Suuntausohjain (5603R, 5705R) (Kuva 7) tava, että se on sammutettu ja akku irrotettu. Kun sahaat suoraan, aseta alustan etuosan oikean- puoleinen uurros samansuuntaiseksi työkappaleen Harjahiilten vaihtaminen (Kuva 14 ja 15) sahauslinjan kanssa.
  • Seite 54 °È· ¢ı›˜ ÎÔ ¤˜ 0 §¿Ì· ÚÈÔÓÈÔ‡ l ∫·ÙÛ·‚›‰È o ¶Ï¿Î· µ¿Û˘ q ƒ‡ıÌÈÛË ÚÔÂÍÔ¯ÒÓ ∆∂áπ∫∞ Ã∞ƒ∞∫∆∏ƒπ™∆π∫∞ ªÔÓÙ¤ÏÔ 5603R 5705R 5903R ¢È¿ÌÂÙÚÔ˜ Ï¿Ì·˜ ..............165 ¯ÈÏ. 190 ¯ÈÏ. 235 ¯ÈÏ. ªÂÁ. ‚¿ıÔ˜ ÎÔ ‹˜ ™Â 90° ................. 54 ¯ÈÏ.
  • Seite 55 8. À ÔÛÙ‹ÚÈÍË ÌÂÁ¿ÏˆÓ Ï·ÎÒÓ. (∂ÈÎ. A Î·È B) √È ÌÂÁ¿Ï˜ ϿΘ Ú¤ ÂÈ Ó· ˘ ÔÛÙËÚ›˙ÔÓÙ·È fi ˆ˜ ˇ·›ÓÂÙ·È ÛÙËÓ ∂ÈÎ. A ÁÈ· ÂÏ·¯ÈÛÙÔ Ô›ËÛË ÙÔ˘ ÎÈÓ‰‡ÓÔ˘ ȷ̷ۛÙÔ˜ Ù˘ Ï¿Ì·˜ Î·È ÎψÙÛ‹Ì·ÙÔ˜ ÚÔ˜ Ù· ›Ûˆ. √Ù·Ó Ë ÂÚÁ·Û›· ÎÔ ‹˜ · ·ÈÙ› Ó· ·ˇ‹ÓÂÙ ÙÔ ÚÈfiÓÈ...
  • Seite 56 ªËÓ ˘ ÔÛÙËÚ›˙ÂÙ ÙË Û·Ó›‰· ‹ ÙË Ï¿Î· Ì·ÎÚ˘¿ · fi ÙÔ ÛËÌÂ›Ô ÎÔ ‹˜. ∂ÈÎ. D 16. ∆Ô ÔıÂÙ›Ù ÙÔ Ï·Ù‡ÙÂÚÔ ÙÌ‹Ì· Ù˘ ‚¿Û˘ ∂ÈÎ. F ÙÔ˘ ÚÈÔÓÈÔ‡ Û ÂΛÓÔ ÙÔ Ì¤ÚÔ˜ ÙÔ˘ 17. ¶ÔÙ¤ ÌË ‰ÔÎÈÌ¿ÛÂÙ ӷ ÚÈÔÓ›ÛÂÙ Ì ÙÔ ·ÓÙÈÎÂÈ̤ÓÔ˘...
  • Seite 57 ÂÚÈÛÛfiÙÂÚÔ · fi 1.9 ¯ÈÏ. ÏÈÁfiÙÂÚÔ · fi 2.1 ¯ÈÏ. 5903R ∆Ô ¿¯Ô˜ ÙÔ˘ Ì·¯·ÈÚÈÔ‡ ÎÔ ‹˜ Â›Ó·È 1,8 ¯ÈÏ. ÁÈ· Ù· ¶ƒ√™√Ã∏: ÌÔÓ٤Ϸ 5603R Î·È 5705R ‹ 2,0 ¯ÈÏ. ÁÈ· ÌÔÓ٤Ϸ µÂ‚·Èˆı›Ù fiÙÈ ÙÔ Ì·¯·›ÚÈ ÎÔ ‹˜ ¤¯ÂÈ Ú˘ıÌÈÛÙ› 5903R. ¤ÙÛÈ ÒÛÙÂ: ∏...
  • Seite 58 §ÂÈÙÔ˘ÚÁ›· (∂ÈÎ. 10) ™À¡∆∏ƒ∏™∏ ∫ڷٿ٠ÙÔ ÂÚÁ·ÏÂ›Ô ÛÙ·ıÂÚ¿. ƒ˘ıÌ›ÛÙ ÙËÓ ¶ƒ√™√Ã∏: Ͽη ‚¿Û˘ ÛÙÔ ÚÔ˜ ÎÔ ‹ ·ÓÙÈΛÌÂÓÔ ¶ÚÈÓ ÙËÓ ÂÎÙ¤ÏÂÛË ÂÚÁ·ÛÈÒÓ Ì ÙË Ì˯·Ó‹ ÂÚÁ·Û›·˜ ¯ˆÚ›˜ Ó· οÓÂÈ Â ·ˇ‹ Ë Ï¿Ì·. ªÂÙ¿ Û‚‹ÓÔÌ ¿ÓÙ· ÙË Ì˯·Ó‹ Î·È ‚Á¿˙ÔÌ ÙË Ú›˙·. ·Ó¿„ÙÂ...
  • Seite 59 Düz kesmeler i≥in k F¶r≥a tutucu kapag ˘ ¶ 0 B¶≥k¶ ag ˘ z¶ o Kaide levhas¶ l Tornavida ÖZELLI ~ KLER Model 5603R 5705R 5903R Ag ˘ ¶z ≥ap¶ ..................165 mm 190 mm 235 mm Maksimum kesme derinlig ˘ i 90°de ...................
  • Seite 60 15. B¶≥k¶y¶ ≥al¶£t¶r¶rken, kabloyu kesme sahas¶ndan uzak tutun ve kesme s¶ras¶nda i£ par≥as¶na kap¶l- mayacak £ekilde yerle£tirin. Uygun el desteg ˘ i, uygun i£ par≥as¶ desteg ˘ i ile i£lem yap¶n ve kablo geli£ini i£ sahas¶ndan uzak yap¶n. UYARI: I ~ £ par≥as¶n¶ uygun £ekilde desteklemek ve b¶≥k¶y¶ sag ˘...

  • Seite 61: Kullanma Tali ~ Matlari

    210 mm 1.9 mm'den az 2.1 mm'den fazla Yarma b¶≥ag ˘ ¶n¶n kal¶nl¶g ˘ ¶ 5603R ve 5705R modelleri i≥in DI ~ KKAT: 1.8 mm veya 5903R ve 5103R modeli i≥in 2.0 mm. • B¶≥k¶ di£lerinin alet dönü£ü ile ayn¶ yönde, ileri dog ˘ ru bakt¶g ˘...
  • Seite 62 (vakum süpürgesini bag ˘ lamak i≥in) Temiz kesme i£lemi yapmak isterseniz aletinize vakum Hiza alma (5603R, 5705R) (S ¸ ekil 7) süpürgesi bag ˘ lay¶n. Aletin üzerindeki bag ˘ lat¶y¶ vida ile Düz kesmeler i≥in, kaidenin önündeki sag ˘ ≥entik ile i£...
  • Seite 63 Makita Manufacturing Europe Ltd., Road 7, Hortonwood Il sottoscritto Masahiro Yamaguchi, con l’autorizzazione Industrial Estate, Telford, Shropshire TF1 4GP, United della Makita Manufacturing Europe Ltd., Road 7, Horton- Kingdom declares that this product wood Industrial Estate, Telford, Shropshire TF1 4GP, (Serial No.
  • Seite 64 Kingdom, declara que este produto (Serienr. : serieproduksjon) (N. de série: produção em série) fabrikert av Makita Manufacturing Europe Ltd., er i over- fabricado pela Makita Manufacturing Europe Ltd. obedece ensstemmelse med følgende standarder eller standardi- às seguintes normas ou documentos normalizados,...
  • Seite 65 El valor ponderado de la aceleración no sobrepasa los TÜRK˘E 2,5 m/s Modelin Gürültü ve Titres ¸ imi 5603R Tipik A-ag ˘ ¶rl¶kl¶ gürültü seviyeleri s ¸ öyledir; ses bas¶n≥ seviyesi: 96 B (A) ses gü≥ seviyesi: 109 dB (A) –...
  • Seite 66 ENGLISH PORTUGUÊS Noise And Vibration Of Model 5705R Ruído e Vibração do Modelo 5705R The typical A-weighted noise levels are Os níveis normais de ruído A são sound pressure level: 98 dB (A) nível de pressão de som: 98 dB (A) sound power level: 111 dB (A) nível do sum: 111 dB (A)
  • Seite 67 ENGLISH PORTUGUÊS Noise And Vibration Of Model 5903R Ruído e Vibração do Modelo 5903R The typical A-weighted noise levels are Os níveis normais de ruído A são sound pressure level: 95 dB (A) nível de pressão de som: 95 dB (A) sound power level: 108 dB (A) nível do sum: 108 dB (A)
  • Seite 68 MAKITA MANUFACTURING EUROPE LTD TELFORD, SHROPSHIRE, ENGLAND 884364-995...
