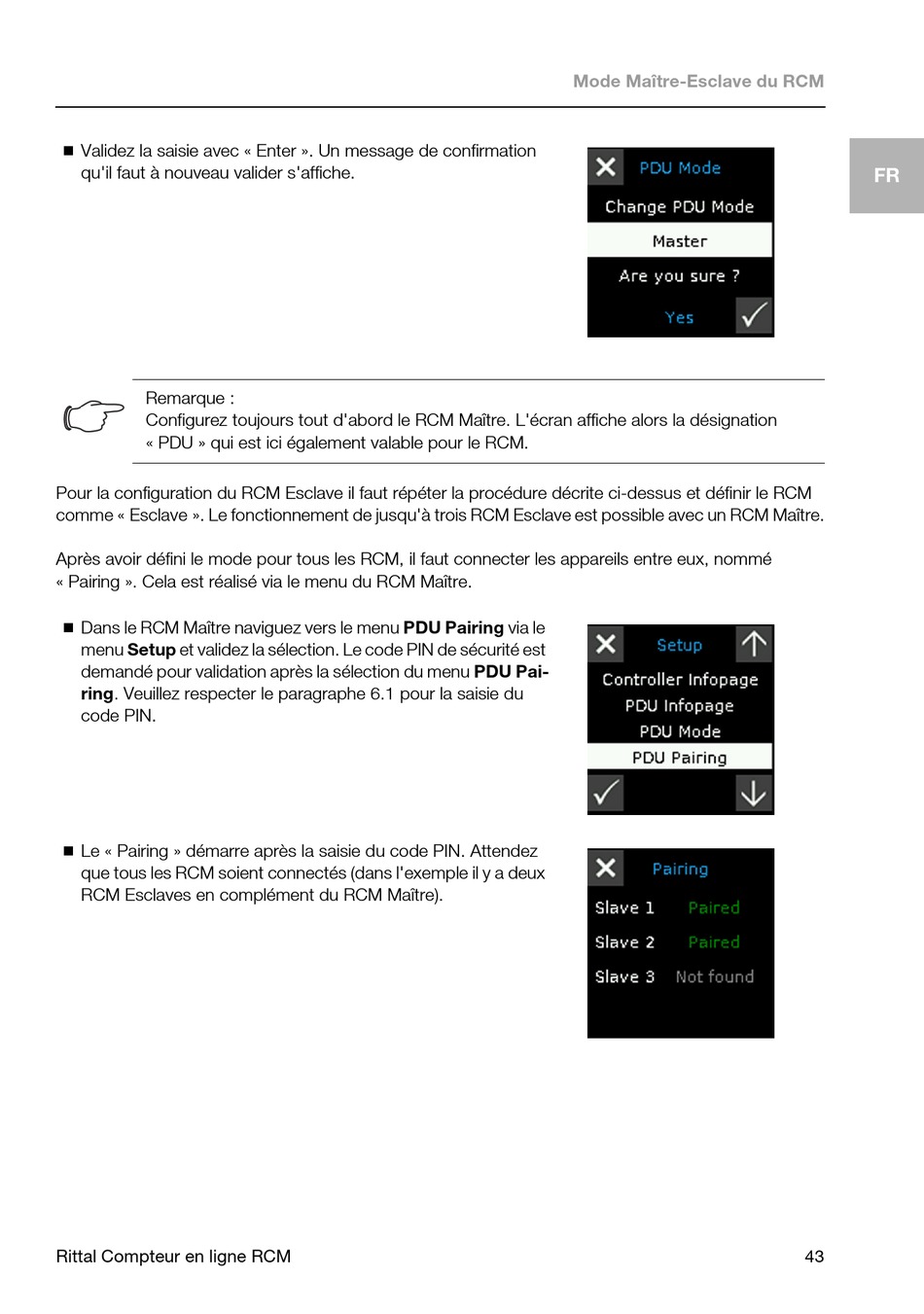

Validez la saisie avec « Enter ». Un message de confirmation
qu'il faut à nouveau valider s'affiche.
Remarque :
Configurez toujours tout d'abord le RCM Maître. L'écran affiche alors la désignation
« PDU » qui est ici également valable pour le RCM.
Pour la configuration du RCM Esclave il faut répéter la procédure décrite ci-dessus et définir le RCM
comme « Esclave ». Le fonctionnement de jusqu'à trois RCM Esclave est possible avec un RCM Maître.
Après avoir défini le mode pour tous les RCM, il faut connecter les appareils entre eux, nommé
« Pairing ». Cela est réalisé via le menu du RCM Maître.

Dans le RCM Maître naviguez vers le menu PDU Pairing via le
menu Setup et validez la sélection. Le code PIN de sécurité est
demandé pour validation après la sélection du menu PDU Pai-
ring. Veuillez respecter le paragraphe 6.1 pour la saisie du
code PIN.

Le « Pairing » démarre après la saisie du code PIN. Attendez
que tous les RCM soient connectés (dans l'exemple il y a deux
RCM Esclaves en complément du RCM Maître).
Rittal Compteur en ligne RCM
Mode Maître-Esclave du RCM
FR
43
