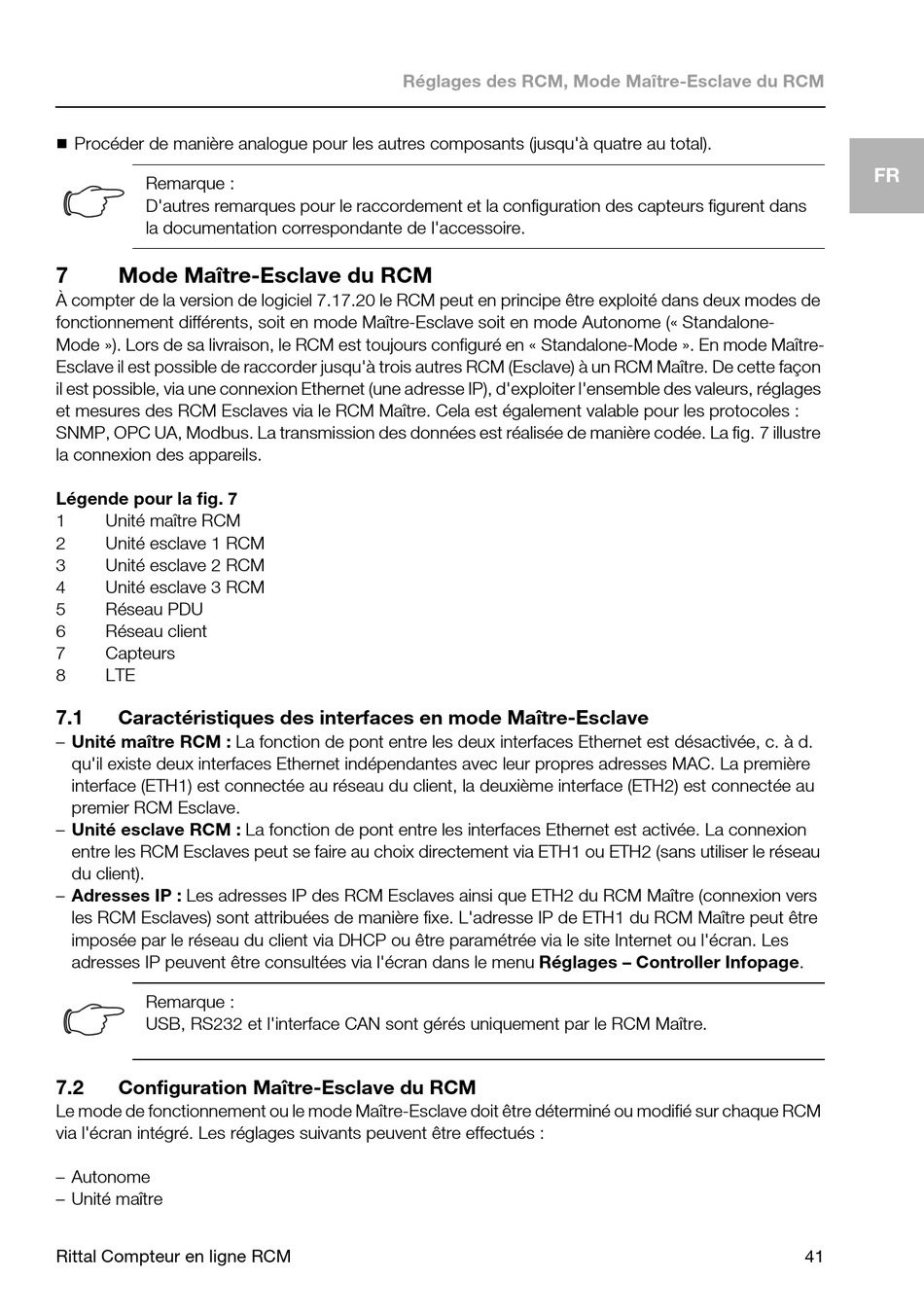

Procéder de manière analogue pour les autres composants (jusqu'à quatre au total).
Remarque :
D'autres remarques pour le raccordement et la configuration des capteurs figurent dans
la documentation correspondante de l'accessoire.
7 Mode Maître-Esclave du RCM
À compter de la version de logiciel 7.17.20 le RCM peut en principe être exploité dans deux modes de
fonctionnement différents, soit en mode Maître-Esclave soit en mode Autonome (« Standalone-
Mode »). Lors de sa livraison, le RCM est toujours configuré en « Standalone-Mode ». En mode Maître-
Esclave il est possible de raccorder jusqu'à trois autres RCM (Esclave) à un RCM Maître. De cette façon
il est possible, via une connexion Ethernet (une adresse IP), d'exploiter l'ensemble des valeurs, réglages
et mesures des RCM Esclaves via le RCM Maître. Cela est également valable pour les protocoles :
SNMP, OPC UA, Modbus. La transmission des données est réalisée de manière codée. La fig. 7 illustre
la connexion des appareils.
Légende pour la fig. 7
1 Unité maître RCM
2 Unité esclave 1 RCM
3 Unité esclave 2 RCM
4 Unité esclave 3 RCM
5 Réseau PDU
6 Réseau client
7 Capteurs
8 LTE
7.1 Caractéristiques des interfaces en mode Maître-Esclave
– Unité maître RCM : La fonction de pont entre les deux interfaces Ethernet est désactivée, c. à d.
qu'il existe deux interfaces Ethernet indépendantes avec leur propres adresses MAC. La première
interface (ETH1) est connectée au réseau du client, la deuxième interface (ETH2) est connectée au
premier RCM Esclave.
– Unité esclave RCM : La fonction de pont entre les interfaces Ethernet est activée. La connexion
entre les RCM Esclaves peut se faire au choix directement via ETH1 ou ETH2 (sans utiliser le réseau
du client).
– Adresses IP : Les adresses IP des RCM Esclaves ainsi que ETH2 du RCM Maître (connexion vers
les RCM Esclaves) sont attribuées de manière fixe. L'adresse IP de ETH1 du RCM Maître peut être
imposée par le réseau du client via DHCP ou être paramétrée via le site Internet ou l'écran. Les
adresses IP peuvent être consultées via l'écran dans le menu Réglages – Controller Infopage.
Remarque :
USB, RS232 et l'interface CAN sont gérés uniquement par le RCM Maître.
7.2 Configuration Maître-Esclave du RCM
Le mode de fonctionnement ou le mode Maître-Esclave doit être déterminé ou modifié sur chaque RCM
via l'écran intégré. Les réglages suivants peuvent être effectués :
– Autonome
– Unité maître
