Rittal RCM 19 Installations- Und Kurz-Bedienungsanleitung
Inline meter
Vorschau ausblenden
Andere Handbücher für RCM 19:
- Installations- und kurz-bedienungsanleitung (49 Seiten)
Verwandte Anleitungen für Rittal RCM 19
Inhaltszusammenfassung für Rittal RCM 19

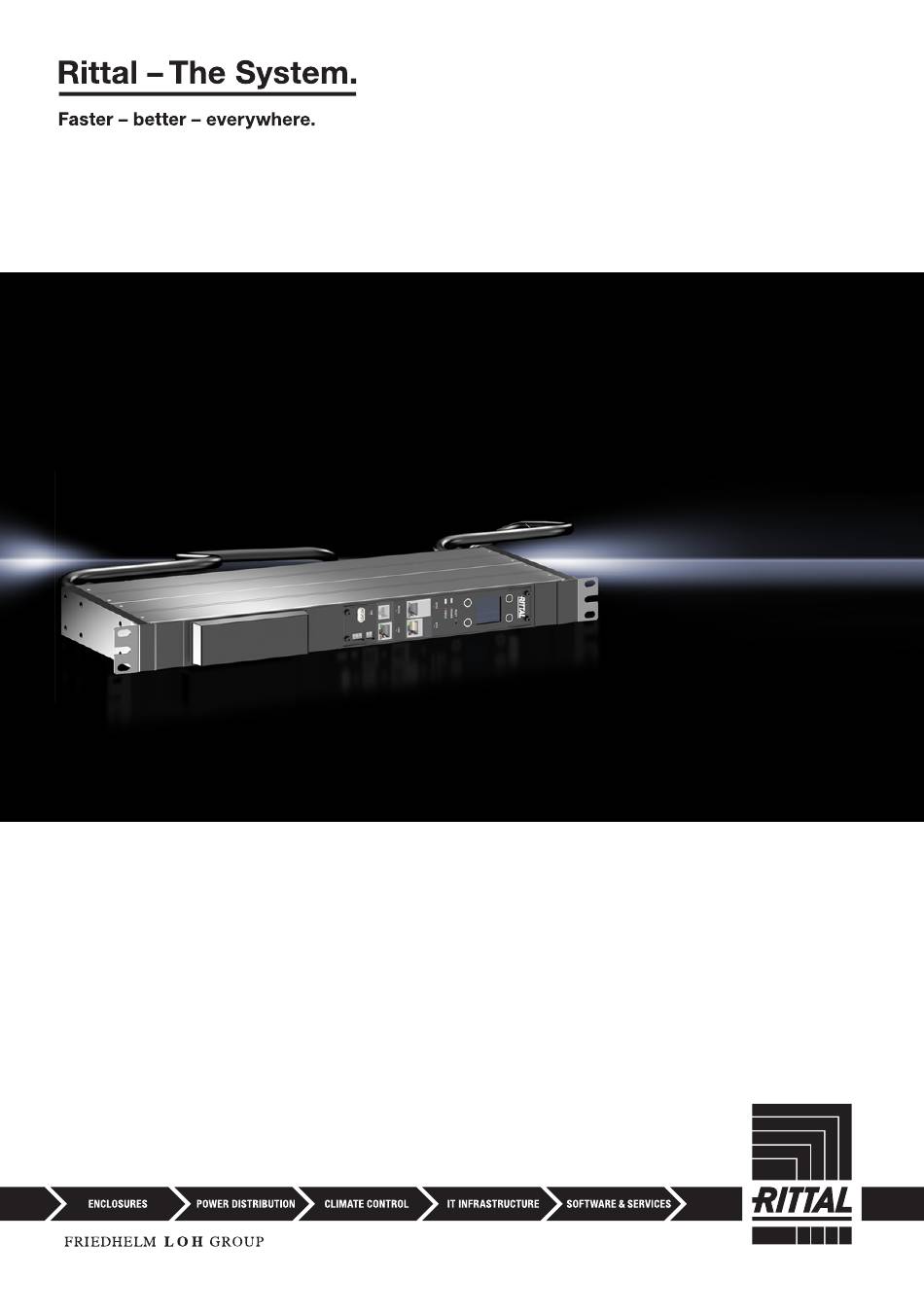

- Seite 1 RCM 19" Inline Meter Serienprodukte, serial products, produits de série 7979.711 7979.712 7979.713 7979.714 Installations- und Kurz-Bedienungsanleitung Installation and Short User Guide Notice d'installation et d'utilisation succincte...
- Seite 2 Per un uso diverso da quello specificato, ri- schalten eines Ausgangssteckplatzes stellt keine sichere Lasttrennung volgersi al proprio referente Rittal. I prodotti devono essere combinati e dar! utilizzati unicamente con gli accessori di sistema previsti da Rittal.
- Seite 3 U slučaju odstupanja od navedene primjene potreban je prethodni do- govor s tvrtkom Rittal. Proizvodi se smiju kombinirati i puštati u rad is- 3aпрaвидна yпотреба ključivo uz pribor sustava koji predviđa tvrtka Rittal.
- Seite 4 Predvidena mesta uporabe so omarice in nizi omaric ter ogrodja za opremo strežnikov in omrežij v varnostnih in tehničnih prostorih. Glede uporabe, ki ni v skladu s predvideno, se posvetujte s podjetjem Rittal. Izdelke lahko združujete in uporabljate izključno z dodatno opremo, ki jo za to predvideva podjetje Rittal.
- Seite 5 Abbildungen / Figures / Figures Abbildungen / Figures / Figures Abb./Fig./Fig. 1: Lieferumfang RCM Inline Meter Abb./Fig./Fig. 2: Montage Käfigmutter Rittal RCM Inline Meter...
- Seite 6 Abbildungen / Figures / Figures Abb./Fig./Fig. 3: Montage Befestigungswinkel an RCM Inline Meter Rittal RCM Inline Meter...
- Seite 7 Abbildungen / Figures / Figures Abb./Fig./Fig. 4: Montage RCM Inline Meter in 19"-Ebene Rittal RCM Inline Meter...
- Seite 8 Abbildungen / Figures / Figures Abb./Fig./Fig. 5: Bedien- und Anzeigeelemente sowie Anschlüsse RCM Inline Meter; Beschreibung Bedien- und Anzeigeelemente, siehe Abschnitt 5.1 Abb./Fig./Fig. 6: Website Netzwerkeinstellungen RCM Inline Meter; Beschreibung der Website, siehe Ab- schnitt 6.2 Rittal RCM Inline Meter...
- Seite 9 Abbildungen / Figures / Figures Abb./Fig./Fig. 7: Verbindung der RCM Inline Meter für Master-Slave-Betrieb Rittal RCM Inline Meter...
-
Seite 10: Hinweise Zur Dokumentation
über verschiedene QR-Codes über das Display abgerufen werden. Der erste QR-Code wird bei eingeschaltetem Display auf der Menüseite „Rittal“ durch Drücken und Hal- ten der „ESC“-Taste für 3 s (Abb. 5, Pos. 1) angezeigt bis der Display-Timeout erreicht ist oder eine be- liebige Taste gedrückt wird. -
Seite 11: Installation Und Bedienung Rcm
Display „Abwärts“-, „Weiter“-Taste bzw. „–“-Taste bei der PIN-Eingabe „Aufwärts“- bzw. „+“-Taste bei der PIN-Eingabe Reset-Taste zum Neustart des RCM Grüne LED zur Anzeige der Spannungsversorgung Multi-LED zur Statusanzeige Ethernet-Schnittstelle 1 RJ 45 Ethernet-Schnittstelle 2 RJ 45 Rittal RCM Inline Meter... -
Seite 12: Installation
Bootvorgang läuft (Abb. 5, Pos. 8). Einstellungen RCM Falls das RCM mit der Grundkonfiguration (vgl. Abschnitt 3.4) nicht in das Netzwerk eingebunden wer- den kann, können die Einstellungen über das Display oder die Website des RCM geändert werden. Rittal RCM Inline Meter... -
Seite 13: Einstellung Über Das Display
Drücken Sie so oft die „Aufwärts“-Taste (Abb. 5, Pos. 5) bzw. die „Abwärts“-Taste (Abb. 5, Pos. 4), bis die gewünschte Ziffer an der ersten Stelle der PIN angezeigt wird. Drücken Sie die „Enter“-Taste, um zur zweiten Stelle der PIN zu wechseln. Rittal RCM Inline Meter... - Seite 14 Taste. Die erste Seite des Menüs IP v4 Setup zur Einstellung der IP-Adresse erscheint. Geben Sie analog wie bei der PIN-Eingabe eine im Netzwerk erlaubte IPv4-Adresse für den Eintrag ein und bestätigen Sie sie mit „Enter“. Rittal RCM Inline Meter...
-
Seite 15: Einstellungen Über Die Website Des Rcm
Geben Sie im Browser die Adresse http://192.168.0.200 ein (Abb. 6, Pos. 1). Es wird der Anmelde- dialog zur Anmeldung am Gerät angezeigt. Melden Sie sich als Benutzer admin mit dem Kennwort admin an (Abb. 6, Pos. 2). Rittal RCM Inline Meter... -
Seite 16: Anschluss Von Sensoren
Bestätigen Sie den neu angeschlossenen Sensor auf der Website des RCM. Alternativ können Sie den neu angeschlossenen Sensor lokal über das Display bestätigen. Hierzu: Wählen Sie im Hauptmenü Rittal den Eintrag „Setup“ und bestätigen Sie die Auswahl mit der „En- ter“-Taste. ... -
Seite 17: Master-Slave Betrieb Des Rcm
Slave RCM verbunden. – Slave RCM: Die Bridge-Funktion zwischen den Ethernet-Schnittstellen wird aktiviert. Die Verbin- dung zwischen den Slave RCM kann direkt wahlweise über ETH1 oder ETH2 erfolgen (ohne Ver- wendung des Kunden-Netzwerks). Rittal RCM Inline Meter... - Seite 18 Wenn das Display ausgeschaltet ist: Drücken Sie eine beliebi- ge Taste. Es erscheint ein Menü mit der Anzeige der Leistun- gen pro Phase. Drücken Sie die „Esc“-Taste (Abb. 5, Pos. 2) zur Anzeige des Hauptmenüs Rittal. Rittal RCM Inline Meter...
- Seite 19 RCM als „Slave“ definieren. Der Betrieb von bis zu drei Slave-RCM mit einem Master-RCM ist möglich. Nach Festlegung der Modi für alle RCM müssen die Geräte miteinander verbunden werden, sog. „Pairing“. Dies erfolgt über das Menü der Master-RCM. Rittal RCM Inline Meter...
- Seite 20 Software-Updates für das Slave-RCM werden über das Master-RCM verteilt. Hierzu muss das Update zunächst auf dem Master-RCM durchgeführt werden. Siehe hierzu www.rittal.de oder Anfrage bei Rittal Service (vgl. Abschnitt 10). Die Verteilung der Soft- ware-Updates auf die einzelnen Slave-RCM erfolgt anschließend automatisch.
-
Seite 21: Technische Daten
16 A / 32 A, 6 h, 3L-N-PE, 400 V AC, 50 Hz...60 Hz Service Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal RCM Inline Meter... - Seite 22 Notizen / Notes Rittal RCM Inline Meter...
- Seite 23 Notizen / Notes Rittal RCM Inline Meter...
- Seite 24 IT Infrastructure Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0 E-mail: info@rittal.de · www.rittal.com...
