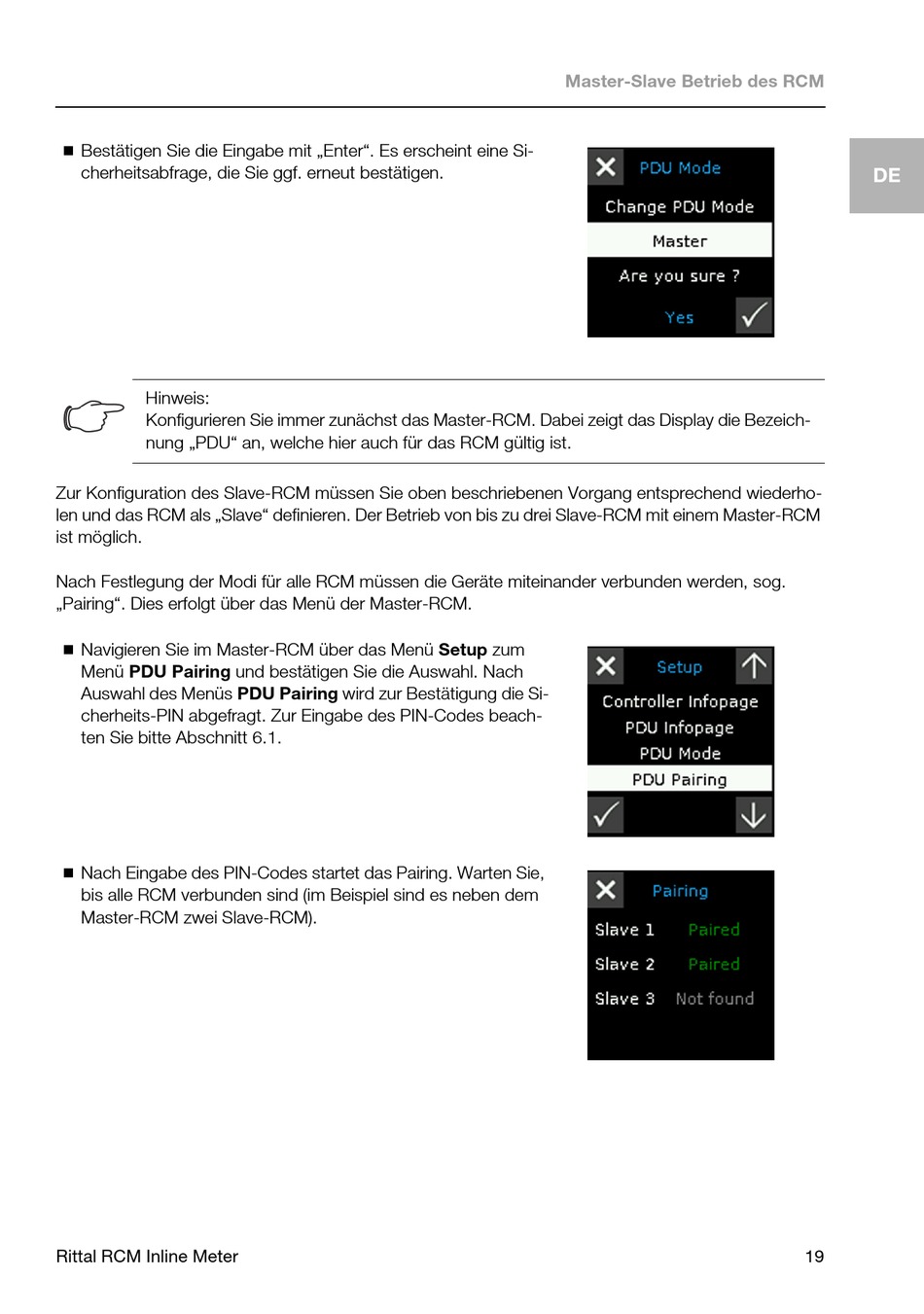

Rittal RCM 19 Inline Meter Installations- Und Kurz-Bedienungsanleitung Seite 19


Bestätigen Sie die Eingabe mit „Enter". Es erscheint eine Si-
cherheitsabfrage, die Sie ggf. erneut bestätigen.
Hinweis:
Konfigurieren Sie immer zunächst das Master-RCM. Dabei zeigt das Display die Bezeich-
nung „PDU" an, welche hier auch für das RCM gültig ist.
Zur Konfiguration des Slave-RCM müssen Sie oben beschriebenen Vorgang entsprechend wiederho-
len und das RCM als „Slave" definieren. Der Betrieb von bis zu drei Slave-RCM mit einem Master-RCM
ist möglich.
Nach Festlegung der Modi für alle RCM müssen die Geräte miteinander verbunden werden, sog.
„Pairing". Dies erfolgt über das Menü der Master-RCM.

Navigieren Sie im Master-RCM über das Menü Setup zum
Menü PDU Pairing und bestätigen Sie die Auswahl. Nach
Auswahl des Menüs PDU Pairing wird zur Bestätigung die Si-
cherheits-PIN abgefragt. Zur Eingabe des PIN-Codes beach-
ten Sie bitte Abschnitt 6.1.

Nach Eingabe des PIN-Codes startet das Pairing. Warten Sie,
bis alle RCM verbunden sind (im Beispiel sind es neben dem
Master-RCM zwei Slave-RCM).
Rittal RCM Inline Meter
Master-Slave Betrieb des RCM
DE
19
