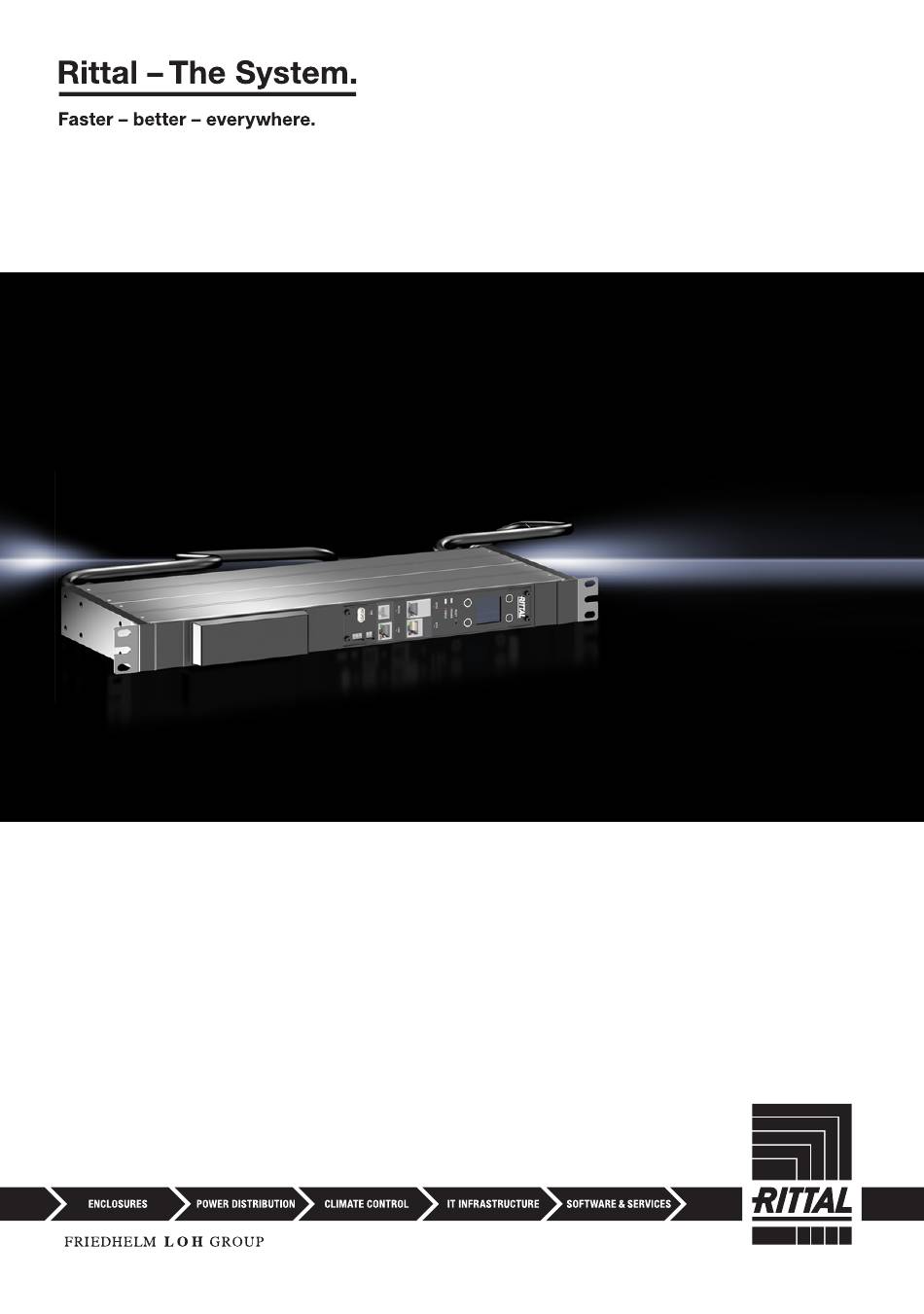

- Seite 1 RCM 19" Inline Meter Compteur en ligne RCM 19" Serienprodukte, serial products, produits de série 7979.711 7979.712 7979.713 7979.714 Installations- und Kurz-Bedienungsanleitung Installation and Short User Guide Notice d'installation et d'utilisation succincte...
- Seite 2 Per un uso diverso da quello specificato, ri- schalten eines Ausgangssteckplatzes stellt keine sichere Lasttrennung volgersi al proprio referente Rittal. I prodotti devono essere combinati e dar! utilizzati unicamente con gli accessori di sistema previsti da Rittal.
- Seite 5 Abbildungen / Figures / Figures Abbildungen / Figures / Figures Abb./Fig./Fig. 1: Lieferumfang RCM Inline Meter / Scope of supply RCM Inline Meter / Composition de la livraison compteur en ligne RCM Rittal RCM Inline Meter...
- Seite 7 Abbildungen / Figures / Figures Abb./Fig./Fig. 4: Montage RCM Inline Meter in 19"-Ebene / Installation of RCM Inline Meter in the 19" level / Montage du compteur en ligne RCM sur un U 19" à l'horizontal Rittal RCM Inline Meter...
- Seite 8 Abb./Fig./Fig. 6: Website Netzwerkeinstellungen RCM Inline Meter; Beschreibung der Website, siehe Ab- schnitt 6.2 / Network settings website RCM Inline Meter; Description of the website, see section 6.2 / Site internet pour les réglages réseau compteur en ligne RCM ; Description du site Internet, voir paragraphe 6.2 Rittal RCM Inline Meter...
- Seite 9 Abbildungen / Figures / Figures Abb./Fig./Fig. 7: Verbindung der RCM Inline Meter für Master-Slave-Betrieb / Connecting the RCM Inline Meter for master/slave operation / Raccordement des compteurs en ligne RCM pour mode Maître-Esclave Rittal RCM Inline Meter...
-
Seite 10: Hinweise Zur Dokumentation
über verschiedene QR-Codes über das Display abgerufen werden. Der erste QR-Code wird bei eingeschaltetem Display auf der Menüseite Rittal durch Drücken und Hal- ten der „ESC“-Taste für 3 s (Abb. 5, Pos. 1) angezeigt, bis der Display-Timeout erreicht ist oder eine beliebige Taste gedrückt wird. -
Seite 11: Installation Und Bedienung Rcm
Legende zu Abb. 5 „Enter“-Taste „Esc“-Taste Display „Abwärts“-, „Weiter“-Taste bzw. „–“-Taste bei der PIN-Eingabe „Aufwärts“- bzw. „+“-Taste bei der PIN-Eingabe Reset-Taste zum Neustart des RCM Grüne LED zur Anzeige der Spannungsversorgung Multi-LED zur Statusanzeige Ethernet-Schnittstelle 1 RJ 45 Rittal RCM Inline Meter... -
Seite 12: Installation
Bootvorgang läuft (Abb. 5, Pos. 8). Einstellungen RCM Falls das RCM mit der Grundkonfiguration (vgl. Abschnitt 3.4) nicht in das Netzwerk eingebunden wer- den kann, können die Einstellungen über das Display oder die Website des RCM geändert werden. Rittal RCM Inline Meter... -
Seite 13: Einstellung Über Das Display
Drücken Sie so oft die „Aufwärts“-Taste (Abb. 5, Pos. 5) bzw. die „Abwärts“-Taste (Abb. 5, Pos. 4), bis die gewünschte Ziffer an der ersten Stelle der PIN angezeigt wird. Drücken Sie die „Enter“-Taste, um zur zweiten Stelle der PIN zu wechseln. Rittal RCM Inline Meter... - Seite 14 Geben Sie analog wie bei der PIN-Eingabe eine im Netzwerk erlaubte IPv4-Adresse für den Eintrag ein und bestätigen Sie sie mit „Enter“. Drücken Sie die „Abwärts“-Taste, um auf die 2. Seite des Me- nüs IP v4 Setup zu wechseln. Rittal RCM Inline Meter...
-
Seite 15: Einstellungen Über Die Website Des Rcm
Klicken Sie im Gruppenrahmen Network auf die Schaltfläche TCP/IP (Abb. 6, Pos. 5). Hinweis: Im Folgenden wird die Einstellung für das IPv4-Protokoll detailliert beschrieben. Weiter- führende Hinweise zur TCP/IP-Konfiguration: vgl. Website von Rittal. Ändern Sie im Fenster TCP/IP Configuration im Gruppenrahmen IPv4 Configuration die IP-Ad- resse des Geräts auf eine im Netzwerk erlaubte Adresse ab (Abb. -
Seite 16: Anschluss Von Sensoren
Bestätigen Sie den neu angeschlossenen Sensor auf der Website des RCM. Alternativ können Sie den neu angeschlossenen Sensor lokal über das Display bestätigen. Hierzu: Wählen Sie im Hauptmenü Rittal den Eintrag „Setup“ und bestätigen Sie die Auswahl mit der „En- ter“-Taste. ... -
Seite 17: Master-Slave Betrieb Des Rcm
USB, RS232 und die CAN-Schnittstelle werden nur am Master RCM unterstützt. Master-Slave-Konfiguration des RCM Die Betriebsform bzw. der Master-Slave-Modus muss über das integrierte Display bei jedem RCM fest- gelegt bzw. geändert werden. Folgende Einstellungen können vorgenommen werden: – Standalone – Master Rittal RCM Inline Meter... - Seite 18 Nach Auswahl des Menüs PDU Mode wird zur Bestätigung die Sicherheits-PIN abgefragt. Zur Eingabe des PIN-Codes be- achten Sie bitte Abschnitt 6.1. Ggf. nach Eingabe der Sicherheits-PIN können Sie im Menü PDU Mode die Betriebsform (z. B. Master) auswählen. Rittal RCM Inline Meter...
- Seite 19 Zur Eingabe des PIN-Codes beach- ten Sie bitte Abschnitt 6.1. Nach Eingabe des PIN-Codes startet das Pairing. Warten Sie, bis alle RCM verbunden sind (im Beispiel sind es neben dem Master-RCM zwei Slave-RCM). Rittal RCM Inline Meter...
- Seite 20 Software-Updates für das Slave-RCM werden über das Master-RCM verteilt. Hierzu muss das Update zunächst auf dem Master-RCM durchgeführt werden. Siehe hierzu www.rittal.de oder Anfrage bei Rittal Service (vgl. Abschnitt 10). Die Verteilung der Soft- ware-Updates auf die einzelnen Slave-RCM erfolgt anschließend automatisch.
-
Seite 21: Technische Daten
16 A / 32 A, 6 h, 3L-N-PE, 400 V AC, 50 Hz...60 Hz Service Zu technischen Fragen wenden Sie sich bitte an: Tel.: +49(0)2772 505-9052 E-Mail: info@rittal.de Homepage: www.rittal.de Bei Reklamationen oder Servicebedarf wenden Sie sich bitte an: Tel.: +49(0)2772 505-1855 E-Mail: service@rittal.de Rittal RCM Inline Meter... - Seite 48 IT Infrastructure Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0 E-mail: info@rittal.de · www.rittal.com...
