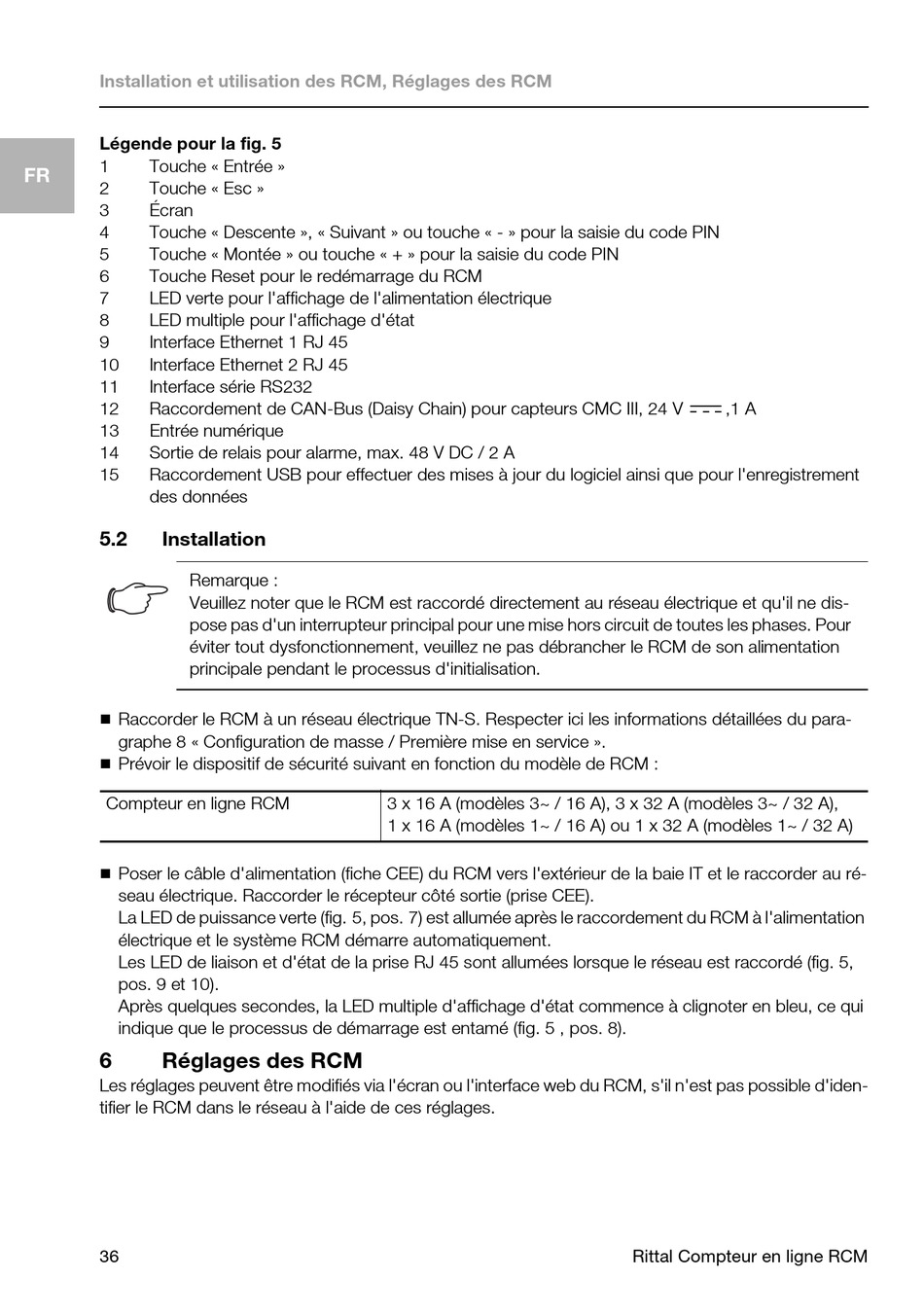

Installation et utilisation des RCM, Réglages des RCM
Légende pour la fig. 5
1 Touche « Entrée »
FR
2 Touche « Esc »
3 Écran
4 Touche « Descente », « Suivant » ou touche « - » pour la saisie du code PIN
5 Touche « Montée » ou touche « + » pour la saisie du code PIN
6 Touche Reset pour le redémarrage du RCM
7 LED verte pour l'affichage de l'alimentation électrique
8 LED multiple pour l'affichage d'état
9 Interface Ethernet 1 RJ 45
10 Interface Ethernet 2 RJ 45
11 Interface série RS232
12 Raccordement de CAN-Bus (Daisy Chain) pour capteurs CMC III, 24 V
13 Entrée numérique
14 Sortie de relais pour alarme, max. 48 V DC / 2 A
15 Raccordement USB pour effectuer des mises à jour du logiciel ainsi que pour l'enregistrement
des données
5.2 Installation
Remarque :
Veuillez noter que le RCM est raccordé directement au réseau électrique et qu'il ne dis-
pose pas d'un interrupteur principal pour une mise hors circuit de toutes les phases. Pour
éviter tout dysfonctionnement, veuillez ne pas débrancher le RCM de son alimentation
principale pendant le processus d'initialisation.

Raccorder le RCM à un réseau électrique TN-S. Respecter ici les informations détaillées du para-
graphe 8 « Configuration de masse / Première mise en service ».

Prévoir le dispositif de sécurité suivant en fonction du modèle de RCM :
Compteur en ligne RCM

Poser le câble d'alimentation (fiche CEE) du RCM vers l'extérieur de la baie IT et le raccorder au ré-
seau électrique. Raccorder le récepteur côté sortie (prise CEE).
La LED de puissance verte (fig. 5, pos. 7) est allumée après le raccordement du RCM à l'alimentation
électrique et le système RCM démarre automatiquement.
Les LED de liaison et d'état de la prise RJ 45 sont allumées lorsque le réseau est raccordé (fig. 5,
pos. 9 et 10).
Après quelques secondes, la LED multiple d'affichage d'état commence à clignoter en bleu, ce qui
indique que le processus de démarrage est entamé (fig. 5 , pos. 8).
6 Réglages des RCM
Les réglages peuvent être modifiés via l'écran ou l'interface web du RCM, s'il n'est pas possible d'iden-
tifier le RCM dans le réseau à l'aide de ces réglages.
36
3 x 16 A (modèles 3~ / 16 A), 3 x 32 A (modèles 3~ / 32 A),
1 x 16 A (modèles 1~ / 16 A) ou 1 x 32 A (modèles 1~ / 32 A)
,1 A
Rittal Compteur en ligne RCM
