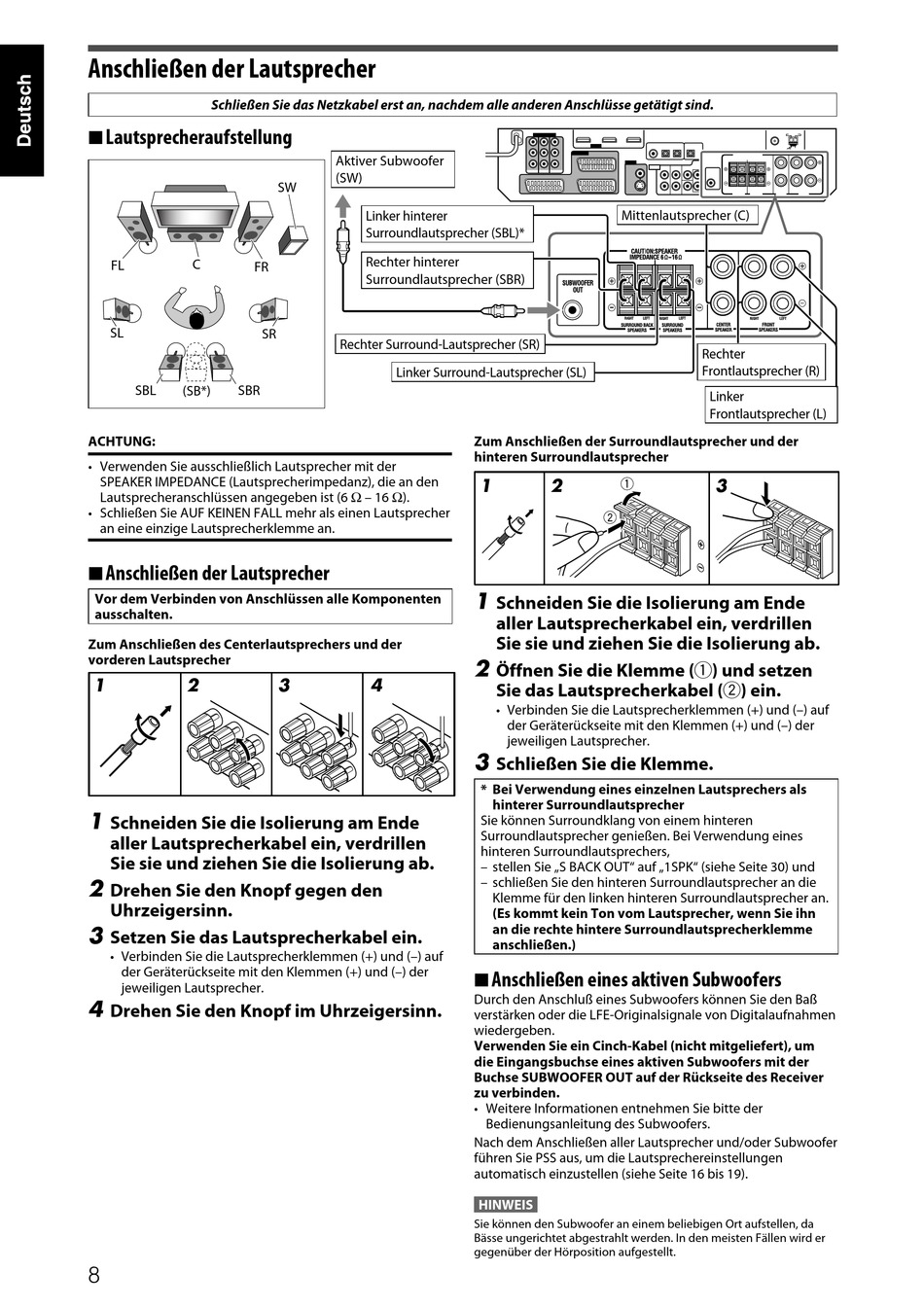

Anschließen der Lautsprecher
Schließen Sie das Netzkabel erst an, nachdem alle anderen Anschlüsse getätigt sind.

7 Lautsprecheraufstellung

C
FL
FR
SL
SR
SBL SBR
(SB*)
ACHTUNG:
• Verwenden Sie ausschließlich Lautsprecher mit der
SPEAKER IMPEDANCE (Lautsprecherimpedanz), die an den
Lautsprecheranschlüssen angegeben ist (6 Ω – 16 Ω).
• Schließen Sie AUF KEINEN FALL mehr als einen Lautsprecher
an eine einzige Lautsprecherklemme an.
7 Anschließen der Lautsprecher
Vor dem Verbinden von Anschlüssen alle Komponenten
ausschalten.
Zum Anschließen des Centerlautsprechers und der
vorderen Lautsprecher
1 2
1
Schneiden Sie die Isolierung am Ende
aller Lautsprecherkabel ein, verdrillen
Sie sie und ziehen Sie die Isolierung ab.
2
Drehen Sie den Knopf gegen den
Uhrzeigersinn.
3
Setzen Sie das Lautsprecherkabel ein.
• Verbinden Sie die Lautsprecherklemmen (+) und (–) auf
der Geräterückseite mit den Klemmen (+) und (–) der
jeweiligen Lautsprecher.
4
Drehen Sie den Knopf im Uhrzeigersinn.
8
Aktiver Subwoofer
(SW)
SW
Linker hinterer
Surroundlautsprecher (SBL)*
Rechter hinterer
Surroundlautsprecher (SBR)
Rechter Surround-Lautsprecher (SR)
Linker Surround-Lautsprecher (SL)
3 4
Mittenlautsprecher (C)
Zum Anschließen der Surroundlautsprecher und der
hinteren Surroundlautsprecher
1 2
1
Schneiden Sie die Isolierung am Ende
aller Lautsprecherkabel ein, verdrillen
Sie sie und ziehen Sie die Isolierung ab.
2
Öffnen Sie die Klemme (1) und setzen
Sie das Lautsprecherkabel (2) ein.
• Verbinden Sie die Lautsprecherklemmen (+) und (–) auf
der Geräterückseite mit den Klemmen (+) und (–) der
jeweiligen Lautsprecher.
3
Schließen Sie die Klemme.
* Bei Verwendung eines einzelnen Lautsprechers als
hinterer Surroundlautsprecher
Sie können Surroundklang von einem hinteren
Surroundlautsprecher genießen. Bei Verwendung eines
hinteren Surroundlautsprechers,
– stellen Sie „S BACK OUT" auf „1SPK" (siehe Seite 30) und
– schließen Sie den hinteren Surroundlautsprecher an die
Klemme für den linken hinteren Surroundlautsprecher an.
(Es kommt kein Ton vom Lautsprecher, wenn Sie ihn
an die rechte hintere Surroundlautsprecherklemme
anschließen.)
7 Anschließen eines aktiven Subwoofers
Durch den Anschluß eines Subwoofers können Sie den Baß
verstärken oder die LFE-Originalsignale von Digitalaufnahmen
wiedergeben.
Verwenden Sie ein Cinch-Kabel (nicht mitgeliefert), um
die Eingangsbuchse eines aktiven Subwoofers mit der
Buchse SUBWOOFER OUT auf der Rückseite des Receiver
zu verbinden.
• Weitere Informationen entnehmen Sie bitte der
Bedienungsanleitung des Subwoofers.
Nach dem Anschließen aller Lautsprecher und/oder Subwoofer
führen Sie PSS aus, um die Lautsprechereinstellungen
automatisch einzustellen (siehe Seite 16 bis 19).
HINWEIS
Sie können den Subwoofer an einem beliebigen Ort aufstellen, da
Bässe ungerichtet abgestrahlt werden. In den meisten Fällen wird er
gegenüber der Hörposition aufgestellt.
Rechter
Frontlautsprecher (R)
Linker
Frontlautsprecher (L)
3
