Elektrischer Anschluss
22
1

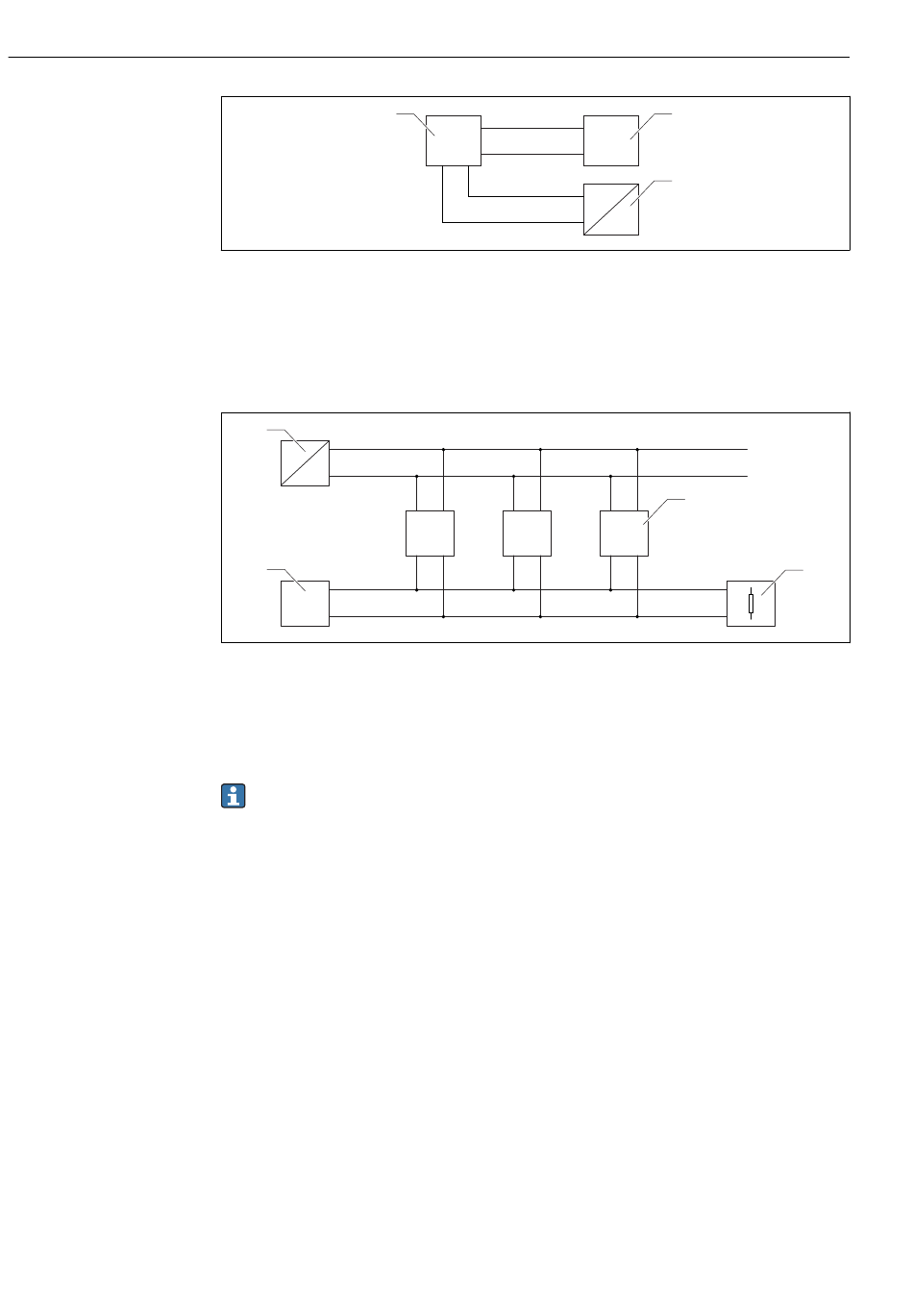

 16 Blockschaltbild Modbus RS485 Anschluss
1 Gerät mit Modbus Kommunikation
2 Modbus Master / RTU
3 Spannungsversorgung
Am RS485 Bus können bis zu 32 Teilnehmer angeschlossen werden.
1
+
-
4
DO / A(+)
D1 / B(-)
 17 Blockschaltbild Modbus RS485 Anschluss, mehrere Teilnehmer
1 Spannungsversorgung
2 Gerät mit Modbus Kommunikation
3 Bus-Abschluss
4 Modbus Master / RTU
Das Buskabel soll ein Feldbuskabel vom Typ-A sein mit einer Länge von maximal
1 200 m (3 937 ft).
Bei einer Installation in explosionsgefährdeter Umgebung darf das Kabel nicht länger
als 1 000 m (3 281 ft) sein.
An beiden Enden des RS485 Bus muss ein Abschlusswiderstand angeschlossen wer-
den.
6.3.2

Modbus RS485 Bus Abschlusswiderstand

Der Busabschlusswiderstand soll gemäss RS485-IS Spezifikation installiert werden.
Micropilot FMR20 MODBUS RS485
DO / A(+)
+
D1 / B(-)
-
-
+
+
-
2
3
A0037751
+
-
2
3
DO / A(+)
D1 / B(-)
A0038149
