Micropilot FMR20 MODBUS RS485
Endress+Hauser
5
Montage
5.1
Einbaubedingungen
5.1.1
Montagearten
A
E
3

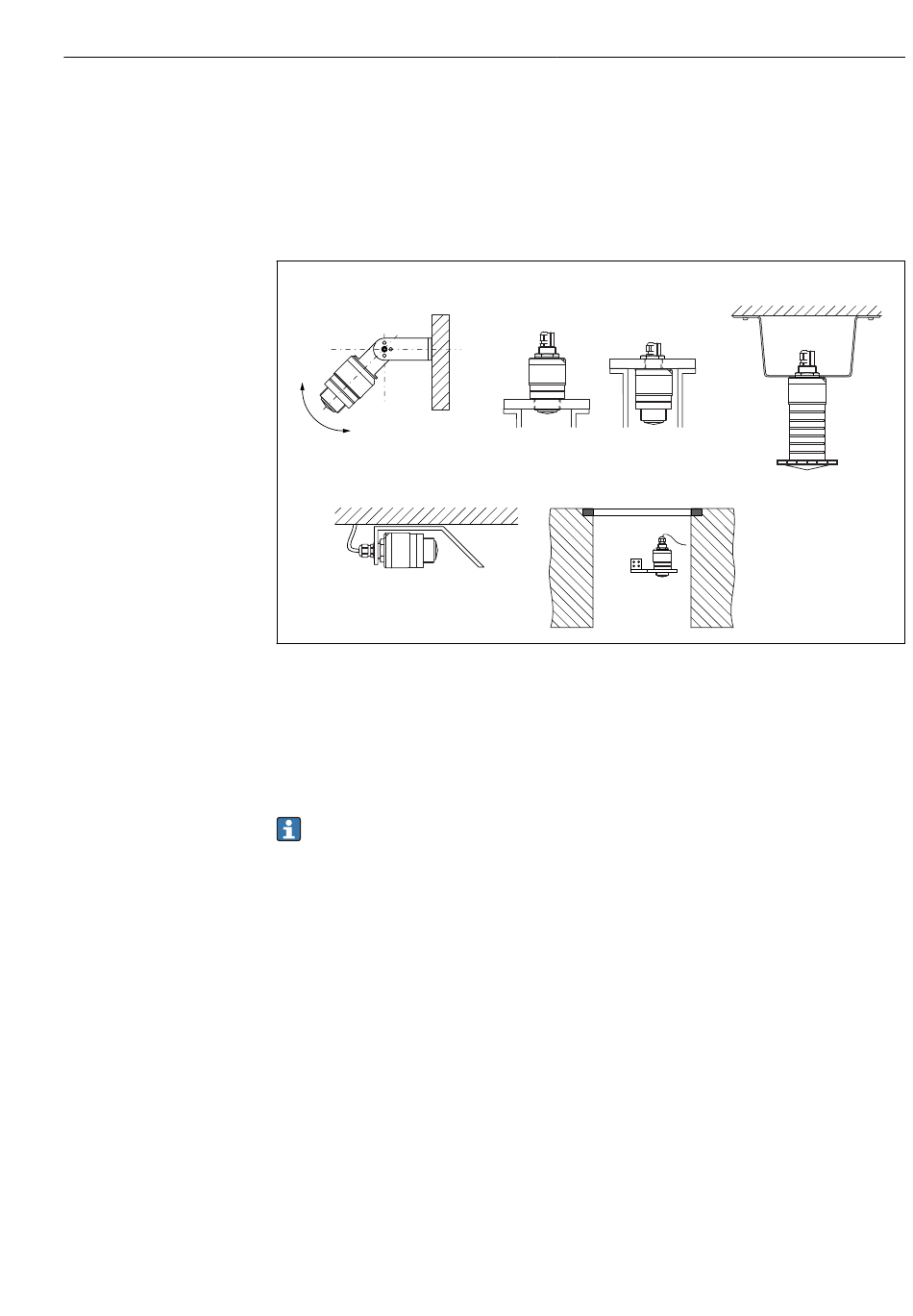

Wand-, Decken- oder Stutzenmontage
A
Wand- oder Deckenmontage ausrichtbar
B
Eingeschraubt am frontseitigen Gewinde
C
Eingeschraubt am rückseitigen Gewinde
D
Deckenmontage mit Gegenmutter (im Lieferumfang)
E
Horizontale Montage in beengten Räumen (Abwasserschacht)
F
Wandmontage Schacht
Achtung!
• Die Sensorkabel sind nicht als Tragkabel ausgelegt, diese nicht zur Aufhängung ver-
wenden.
• Bei Freifeldanwendungen das Gerät zu jeder Zeit senkrecht ausgerichtet betreiben.
5.1.2
Stutzenmontage
Für eine optimale Messung sollte die Antenne aus dem Stutzen ragen. Die Stutzeninnen-
seite muss glatt sein und darf keine Kanten oder Schweißnähte enthalten. Wenn möglich
sollte die Stutzenkante abgerundet sein.
B
C
F
Montage
D
A0030605
13
