Micropilot FMR20 Modbus RS485

Kabelbelegung

Versorgungsspannung

Leistungsaufnahme

Endress+Hauser
Modbus Adresse Parametername
5000 MODB_PV_VALUE
5002 MODB_SV_VALUE
5004 MODB_TV_VLAUE
5006 MODB_QV_VALUE
5008 MODB_SIGNALQUALITY
5010 MODB_ACTUALDIAGNOS-
TICS
5012 MODB_LOCATION_LONGI-
TUDE
5014 MODB_LOCATION_LATI-
TUDE

Elektrischer Anschluss

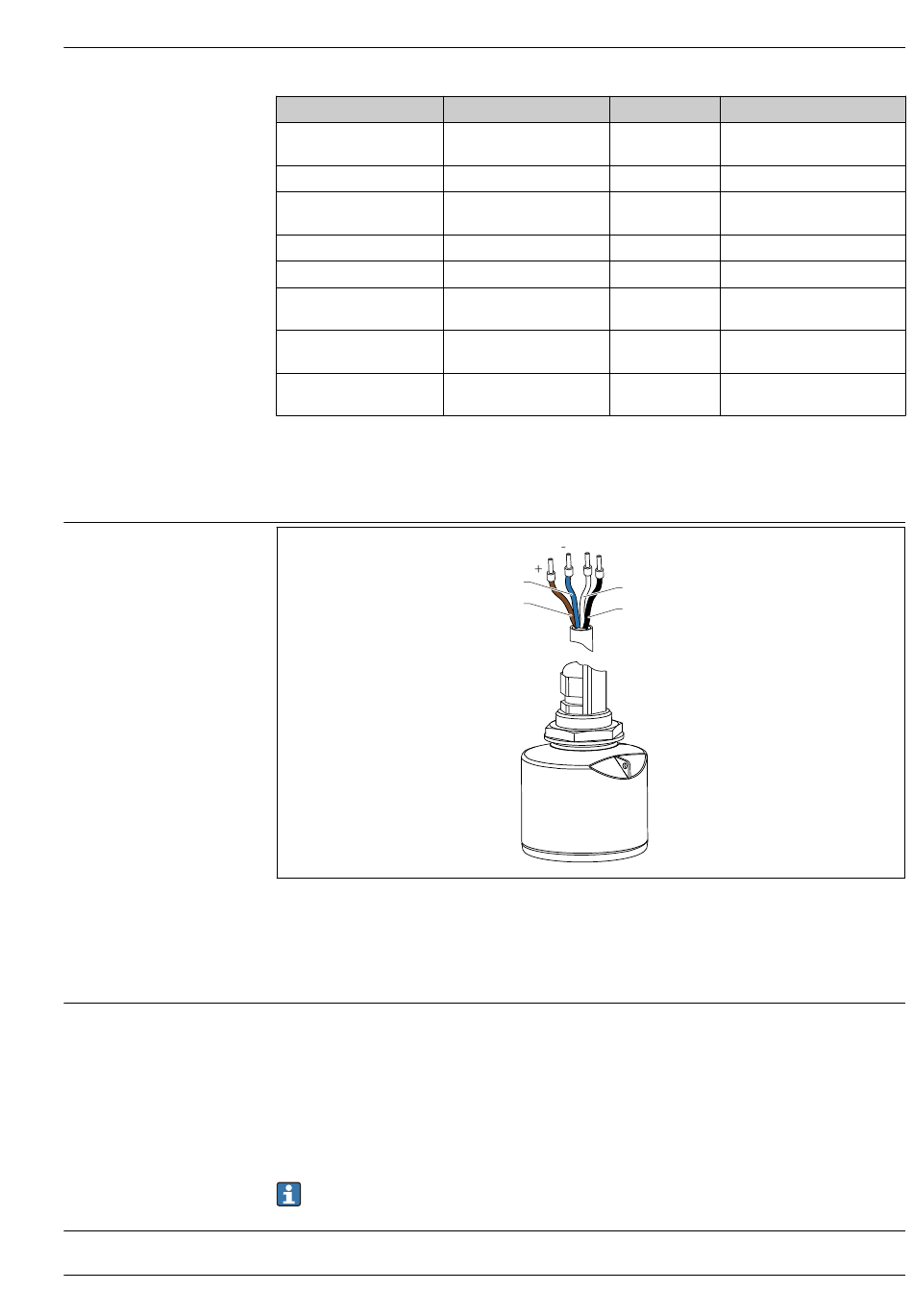

 2 Kabelbelegung FMR20, Modbus
1 Plus, Aderfarbe braun
2 Minus, Aderfarbe blau
3 Modbus D0 / A (+), Aderfarbe weiß
4 Modbus D1 / B (-), Aderfarbe schwarz
5 ... 30 V
DC
Es ist eine externe Spannungsversorgung notwendig.
Batterie- / Akku- Betrieb
Um die Akku- / Batterielaufzeit zu erhöhen, kann die Bluetooth® wireless technology Kommunika-
tion des Sensors deaktiviert werden.
Potenzialausgleich
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei Endress+Hauser sind verschiedene Speisegeräte als Zubehör bestellbar.
Angaben bei Versorgungsspannung 24 V
Beschreibung
Füllstand linear-
isiert (PV)
Distanz (SV)
Relative Echoam-
plitude (TV)
Temperatur (QV)
Signal-Qualität
Aktuelle Diagno-
senummer
Koordinate Län-
gengrad
Koordinate Brei-
tengrad
D0 / A (+)
D1 / B (-)
2
3
1
4
DC
SI-Einheit
Abhängig von der Linearisie-
rungsart
m
dB
°C
-
-
°
°
A0037750
9
